AIP830-001 操作键盘 AIP830

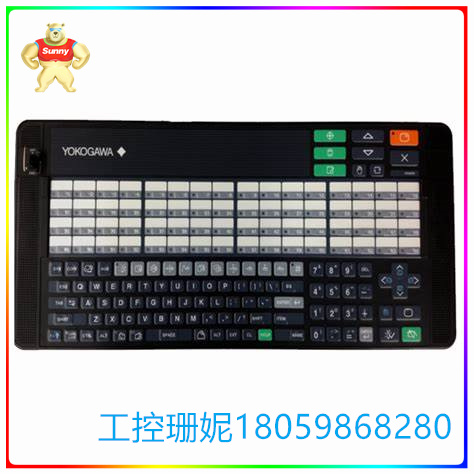

☆型号：AIP830-001 操作键盘 AIP830

【产品详情】

货号： AIP830-001/EIM

横河电机 No.AIP830-001/EIM

 Yokogawa 操作键盘 AIP830 标准规格

有关系统常见的安装规格和环境条件，请参阅 GS“系统概述”（GS

33J01A10-01EN

）。

？类型：平板键盘（声音功能：USB扬声器）

？PC接口：接口连接器：

USB A型x 2（*1）符合USB标准

操作键盘功能：USB 2.0（全速，总线供电）声音功能：USB 1.1（全速，总线供电）

？输入电压：5 V±5 %（由 PC 的 USB 端口供电）

？最大消耗电流：1 A

？重量：约2.0kg（不含VESA支架），约2.5kg（含VESA支架）（*2）

？底盘颜色：黑色（相当于孟塞尔N1.5号）

？AIP830 属于 IEC 61010-1 安装类别 I

类（未与主电源直接连接的设备）。

？操作环境 环境

温度：

5 至 40 °C（正常操作）-20 至 60 °C（储存和运输中）环境湿度：20 至 80 %RH（非冷凝）

*1：

两个连接器必须始终直接连接到计算机。

*2：带 VESA 支架的 AIP830 必须安装在至少承重 10 kg 的地方。

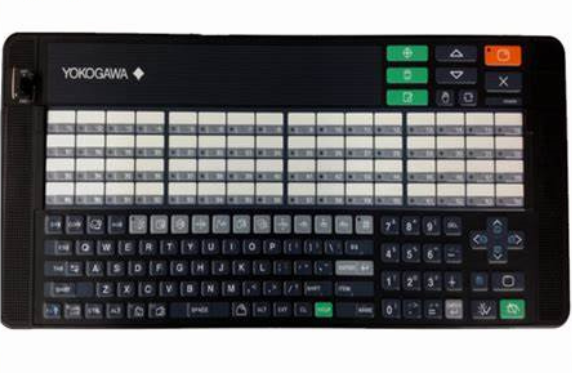

布局

操作键盘由字母数字键和特殊操作键组成。

它还具有按功能分组的特殊窗口呼叫键和 64 个用户可定义的功能键，用于

过程控制和工厂监控。

型号和后缀代码

描述

型号 AIP830 单回路操作键盘 后缀代码 -0 不带模式选择开关-1 带模式选择开关

0 操作确认键 A

型 1 操作

确认键 B

型 1 始终 1

选项代码

/VESA 带 VESA 支架

/EIM带英文使用说明书

/JIM带日文使用说明书

AIP830 单回路操作键盘 AIP830-001/VESA，AIP830-001/EIM，AIP830-001/JIM AIP830-101/VESA，AIP830-101/EIM，AIP830-101/JIM AIP830-111/VESA，AIP830-111/EIM，AIP830-111/JIM

AIP831 八回路同时操作

键盘 AIP831-001/

Yokogawa Opeartion 键盘

☆型号：AIP830-001 操作键盘 AIP830

【英文介绍】

Item number: AIP830-001/EIM

Yokogawa Electric No.AIP830-001/EIM

Yokogawa operating keyboard AIP830 standard specification

For common system installation specifications and environmental conditions, see the GS "System Overview" (GS

33J01A10-01EN

).

? Type: Tablet Keyboard (Sound function: USB speaker)

? PC Interface: Interface Connector:

USB Type A x 2 (*1) conforms to the USB standard

Keyboard function: USB 2.0 (full speed, bus power supply) Sound function: USB 1.1 (full speed, bus power supply)

? Input voltage: 5 V± 5% (powered by PC's USB port)

? Maximum consumption current: 1 A

? Weight: Approx. 2.0kg (without VESA support), approx. 2.5kg (with VESA support) (*2)

? Chassis color: Black (equivalent to Munsell N1.5)

? The AIP830 belongs to IEC 61010-1 Installation category I

Class (devices not directly connected to the main power supply).

? Operating environment

Temperature:

5 to 40 °C (normal operation) -20 to 60 °C (storage and transport) Ambient humidity: 20 to 80% RH (non-condensing)

*1:

Both connectors must always be connected directly to the computer.

*2: AIP830 with VESA bracket must be installed in a bearing capacity of at least 10 kg.

layout

The operating keyboard consists of alphanumeric keys and special operating keys.

It also has special window call keys grouped by function and 64 user-definable function keys for

Process control and plant monitoring.

Model number and suffix code

Description

Model AIP830 Single loop keyboard suffix code -0 without mode select switch -1 With mode select switch

0 Confirm key A

Type 1 operation

Confirm key B

Type 1 is always 1

Option code

/VESA With VESA support

/EIM with English instruction manual

/JIM with Japanese instruction manual

AIP830 Single Loop Operating keyboard AIP830-001/VESA, AIP830-001/EIM, AIP830-001/JIM AIP830-101/VESA, AIP830-101/EIM, AIP830-101/JIM AIP830-111/VESA, AIP830-111/EIM, AIP830-111/JIM

AIP831 Eight loop simultaneous operation

Keyboard AIP831-001/

Yokogawa Opeartion keyboard
