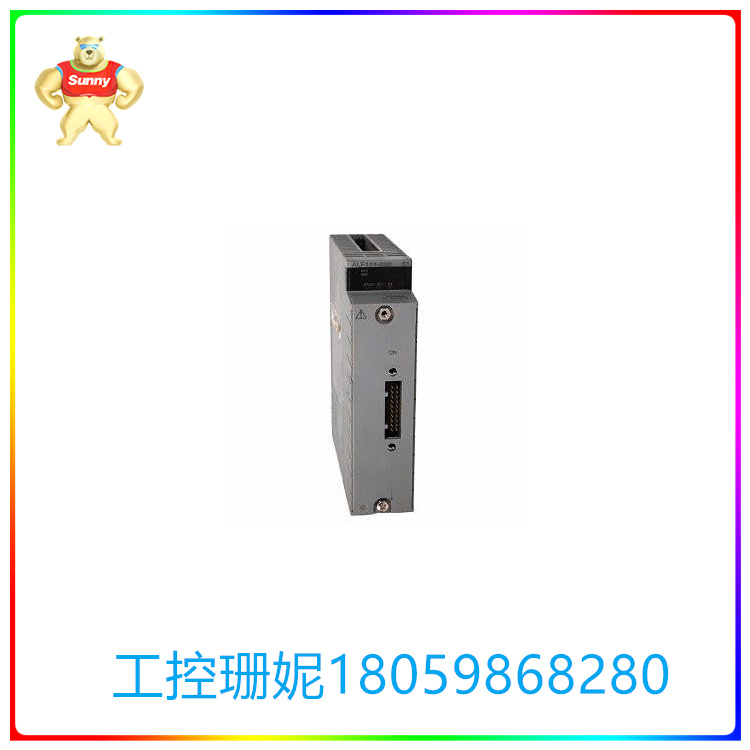

ALE111-S00 以太网通信模块 安全控制单元

【产品详情】

品牌 ： Yokogawa

部件编号 ： ALE111-S00

ALE111-以太网通信模块

S-标准型

0-基本型

0-基本型

物理层接口：IEEE802.3 10BASE-T

连接方式：点对点

连接器 ： RJ-45

传输方式：半双工

传输速度 ： 10 Mbps

传输途径：100欧姆双绞线电缆（非屏蔽）

传输距离：1段，100m（FCS和FCS之间

子系统，或 HUB 和子系统）

安装方式 安装在ANB10？、ANB11、ANR10？、AFF50？、

AFV10？、AFV30？还是AFV40？

不。端口数 一个端口

媒体访问控制 ： CSMA/CD

通信功能：与FA-M3、Modbus、MELSEC通信、

YFGW、DARWIN/DAQSTATION 和 PLC-5/SLC500

电流消耗 ： 0.5 A

用于安全控制站的ALE111型以太网通信模块

(SCS)进行Modbus通信。

通过SCS的Modbus从通信功能，可以对SCS中的数据进行设置或被Modbus引用

主控系统通过以太网通信模块与SCS分离。

该以太网通信模块可安装在SSC60□、SSC50□安全控制单元和SNB10D上

通过ESB总线与安全控制单元连接的安全节点单元

ALE111-S00 以太网通信模块 安全控制单元

【英文介绍】

Brand: Yokogawa

Part Number: ALE111-S00

ALE111- Ethernet communication module

S-standard type

0- Basic type

0- Basic type

Physical layer interface: IEEE802.310BASE-T

Connection mode: point-to-point

Connector: RJ-45

Transmission mode: Half duplex

Transfer speed: 10 Mbps

Transmission path: 100 ohms twisted pair cable (unshielded)

Transmission distance: 1 segment, 100m (between FCS and FCS)

Subsystems, or hubs and subsystems)

How to install in ANB10? ANB11, ANR10? AFF50? ,

AFV10? , AFV30? Or the AFV40?

Nooooo. Port Number Indicates a port

Media access Control: CSMA/CD

Communication function: Communication with FA-M3, Modbus, MELSEC,

YFGW, DARWIN/DAQSTATION, and PLC-5/SLC500

Current consumption: 0.5A

ALE111 Ethernet communication module for security control station

(SCS) For Modbus communication.

Data in SCS can be set or referenced by Modbus through the Modbus slave communication function of SCS

The master control system is separated from the SCS by Ethernet communication module.

The Ethernet communication module can be installed on the SSC60□, SSC50□ Security control unit, and SNB10D

A security node unit connected to the security control unit via the ESB bus
