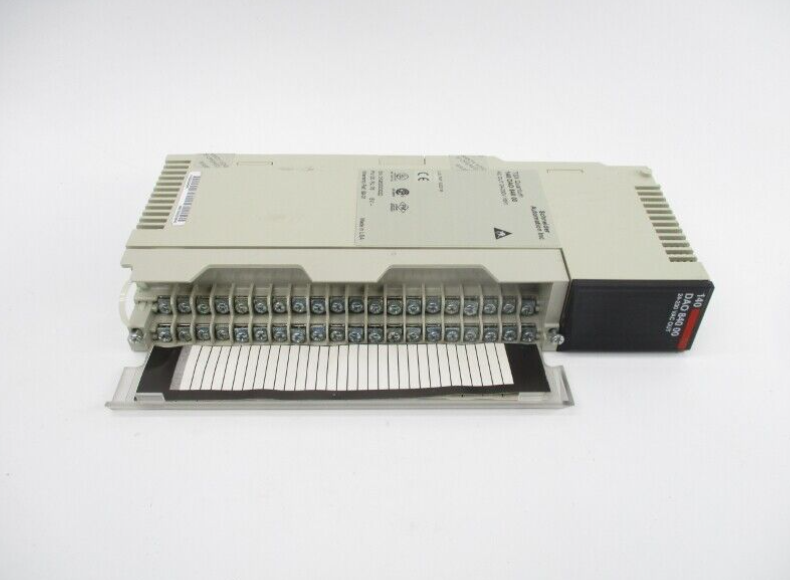

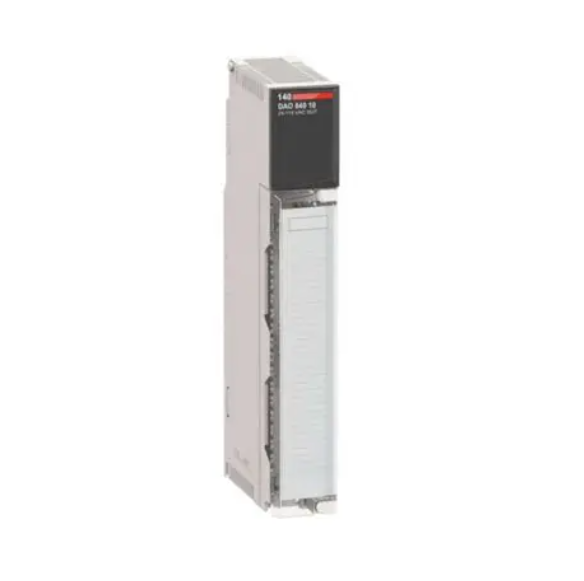

140DAO85300C 离散量输出模块   I/O 模块

【产品详情】

零件编号 140道85300C

制造者 施耐德电气

类型 I/O 模块

型# 140-DAO-853-00C

保证 2年

模块格式 标准

产品或组件类型 交流离散输出模块

离散输出编号 32

频道组 4 组 8 通道

电源频率 47...63 赫兹

电压降 1.5 伏

离散输出电压 20...253 V 交流

寻址要求 2 个输出字

绝对最大输出 300 Vrms用于 10 s AC

400 Vrms 1 周期交流电

最大负载电流 每路输出 0.88 mA 230 V 关断状态泄漏

每路输出 1 A rms 20...253 V

每个模块 16 A rms

每组 4 A rms

浪涌电流 < = 2.5 A（1 ms）

DV/Dt 400 V/毫秒

响应时间 < = 0.5 ms（状态 0 到状态 1）

< = 0.5 ms（状态 1 到状态 0）

保护类型 通过 4 A 保险丝提供内部输出保护

内部通过RC滤波器

功耗 1.60 + （1.0 V x 模块总负载电流）

标记 CE认证

本地信令 1 LED 绿色总线通信存在（有源）

检测到 1 个红色 LED 外部故障 （F）

32 个 LED 绿色输入状态

总线电流要求 320毫安

140DAO85300C 离散量输出模块   I/O 模块

【英文介绍】

Part number 140 channel 85300C

Manufacturer Schneider Electric

Type I/O module

Type # 140-DAO-853-00C

Guaranteed for 2 years

Module format standard

Product or component type AC discrete output module

Discrete output number 32

Channel Group 4 Group 8 channels

Power frequency 47... 63 Hertz

Voltage drop 1.5 volts

Discrete output voltage 20... 253 V AC

Addressing requires two output words

Absolute maximum output 300 Vrms for 10 s AC

400 Vrms 1 AC cycle

Maximum load current 0.88 mA 230 V Off state leakage per output

Each output 1 A rms 20... 253 V

Each module is 16 A rms

4 A rms per group

Surge current < = 2.5A (1 ms)

DV/Dt 400 V/ ms

Response time < = 0.5ms (state 0 to state 1)

< = 0.5ms (state 1 to state 0)

Protection Type Internal output protection is provided through 4 A fuses

Internal through RC filter

Power consumption 1.60 + (1.0Vx module total load current)

Marking CE certification

Local signaling 1 LED Green Bus communication present (active)

1 red LED external fault detected (F)

32 LED green input status

The bus current is 320 MA
