Drop Type Quantum, 200系列，500系列，800系列，或SY/MAX(任何混合)Drop 31 MAX Words/Drop 64 In / 64 Out ASCII 2端口/Drop, 32端口(16滴)MAX要求使用AS-P892-000, AS-J892-101/102，或AS-J290-0X0在RIO滴。同轴终端内部75Ω同轴屏蔽连接到机箱接地数据传输率1.544 mb动态范围35 dB隔离500 Vdc同轴电缆中心导体接地外部连接一个通道(CRP93100)一个“F”型母连接器带直角适配器两个通道(CRP93200)两个“F”型母连接器带直角适配器通用诊断上电上电和运行双端口内存检查执行校验和LAN控制器检查RAM地址/数据最大数量控制器1母线电流要求(典型)单路:600ma双路:750ma功耗(典型)单路:3w双路:3.8 W
Remote I/O Head Single和Dual Channel模块与系统控制CPU模块安装在同一个背板上。RIO头用于在安装在单独背板上的CPU和RIO drop模块之间双向传输数据。同轴电缆网络用于将RIO头模块与一个或多个RIO丢模块互连。

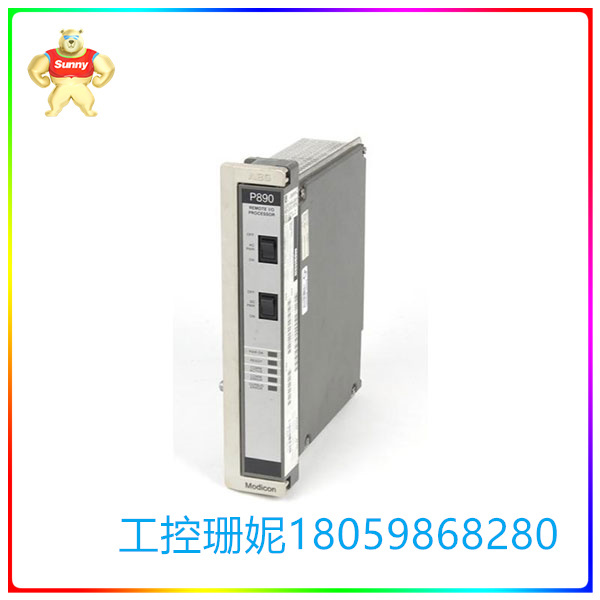

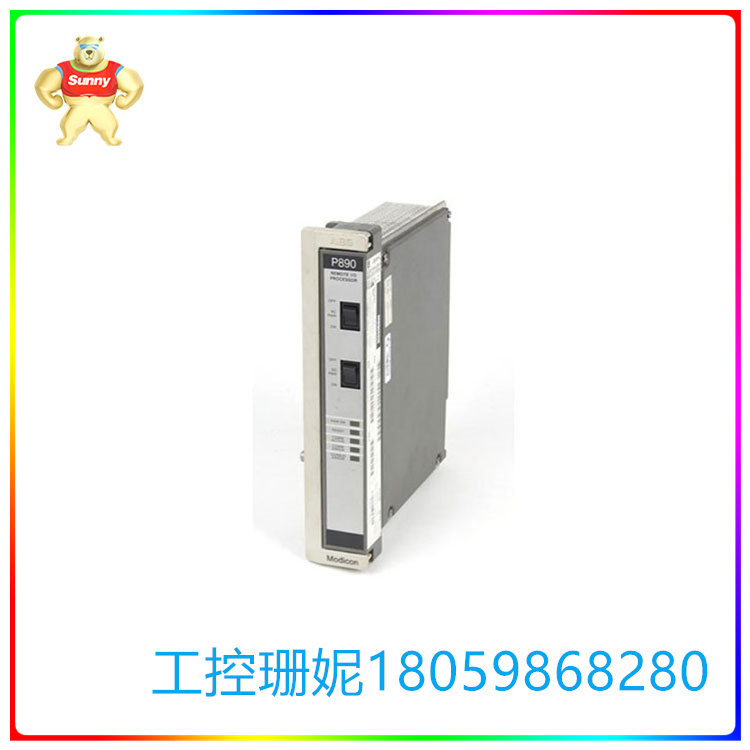

ASP890300 远程 I/O 处理器克服了影响现有远程 I/O 处理器型号的组件过时问题。该产品确保同轴电缆连接的远程 I/O 网络产品的持续可用性。同时，它保持了与其 P890/P892 前辈的兼容性。双电缆功能和增加的 I/O 电源可用性是附加功能。本手册提供了产品的规格和操作信息。它还包含有关更换早期型号设备的信息。注意：附录 A 中列出了设备更换指南，包括 J890/892、J810/812 和 984 插槽安装控制器的指南。请在执行升级之前查看这些指南。
