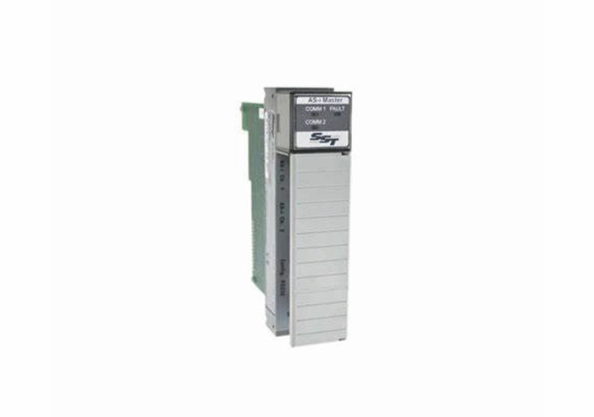

SST-ESR2-CLX-RLL-C 机箱内模块，以太网

【产品详情】

以下内容可从SST背板通信模块产品CD和我们的

网站Molex支持和下载

•罗克韦尔的RSLogix 5000 AOP安装1.21.1.0

•使用AOP的RSLogix 5000梯样例代码(在RSLogix 5000版本15中创建)

o Read_Write3048Words_v15_AOP。澳洲牧牛犬

o READ_WRITE_CYCLIC_FUNCTION_v15_AOP。澳洲牧牛犬

o GET_SET_SAMPLE_LADDER_AOP。澳洲牧牛犬

模块固件版本必须为2.3.0及以上。检查固件版本，请拔插

将模块放入ControlLogix Rack中，模块的LCD将显示“BOOT”，不久之后将滚动

固件版本号。如果版本低于2.3.0，请联系技术支持工程师。支持信息可以

请参阅支援组。

BCMS (Brad Communication™SST背板通信模块软件(BCMS) CD

版本必须为v1.7.0或更高版本。通过这些信息可以验证软件安装包的版本

地点:

如果系统运行的是Windows 7操作系统，控制面板->程序和功能。

控制面板->添加或删除程序，如果系统运行的是Windows XP操作系统

SST-ESR2-CLX-RLL-C 机箱内模块，以太网

【英文介绍】

The following are available on the SST Backplane Communication Module Products CD and from our

website Molex Support and Download

• Rockwell’s RSLogix 5000 AOP installation 1.21.1.0

• RSLogix 5000 Ladder sample code using AOP (Created in RSLogix 5000 Version 15)

o Read_Write3048Words_v15_AOP. ACD

o READ_WRITE_CYCLIC_FUNCTION_v15_AOP. ACD

o GET_SET_SAMPLE_LADDER_AOP. ACD

The module’s firmware version must be 2.3.0 or higher.  To check the firmware version, unplug and plug

the module into the ControlLogix Rack, the module’s LCD will display “BOOT” and shortly after will scroll

the firmware version.  If version is lower than 2.3.0, contact our technical support.  Support information can

be found in Support Section.

The BCMS (Brad Communication ™ SST Backplane Communication Module Software (BCMS) CD

version must be v1.7.0 or higher.  The software installation package version can be verified from these

locations:

Control Panel -> Program and Features if system is running Windows 7 OS.

Control Panel -> Add or Remove Programs if system is running Windows XP OS
