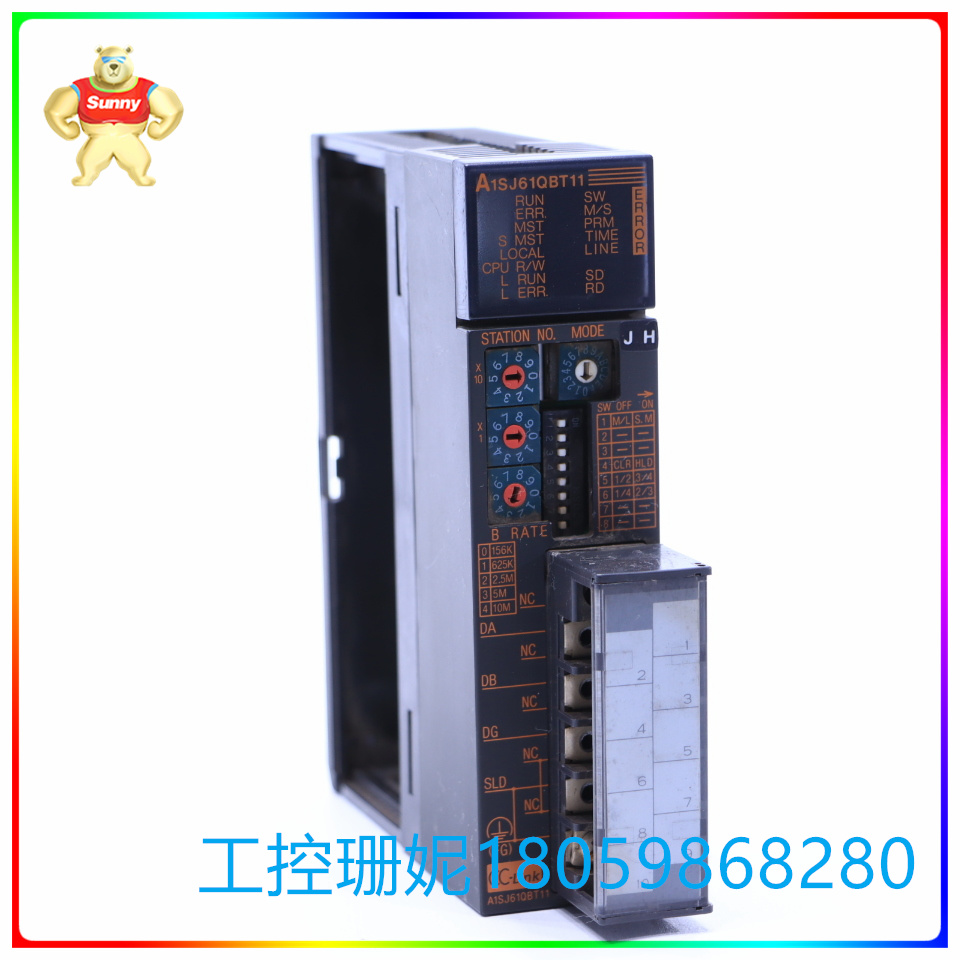

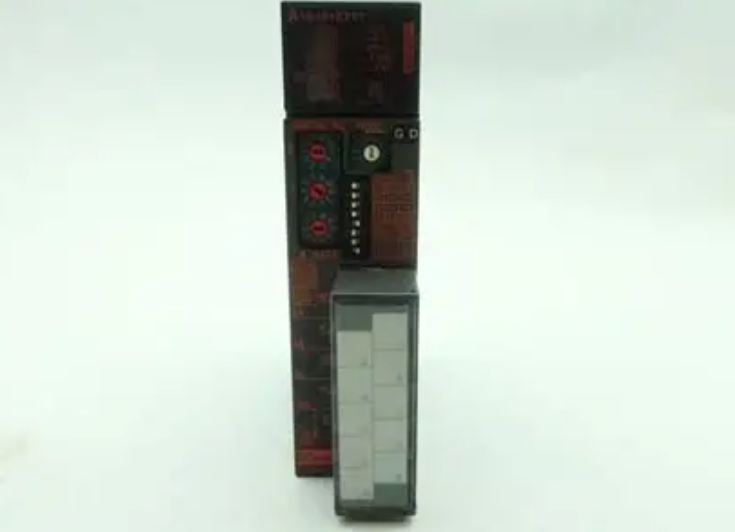

A1SJ61QBT11 系统主站/本地站模块

☆型号：A1SJ61QBT11 系统主站/本地站模块

【产品详情】

A1SJ61QBT11 三菱CC-Link系统主站/本地站模块

三菱CC-Link系统主站/本地站模块A1SJ61QBT11产品规格：

 [传输速度] 可以从 156kbps/625kbps/2.5Mbps/5Mbps/10Mbps中选择

 [电缆最大总长(最大传输距离)]

  . 156kbps：1200m

  . 625kbps：900m

  . 2.5Mbps：400m

  . 5Mbps：160m

  . 10Mbps：100m

 [CC-Link局种] 主站/本地站

 [最大连接台数(主局时)] 64台

 [占有局数(本地局时)] 1~4局

 [每个系统的最大链接点数]

  . 远程输出(RX，RY)：2048点

  . 远程寄存器(RWw)：256点

  . 远程寄存器(RWr)：256点

 [每个站的链接点数]

  . 远程输出(RX，RY)：32点(本地站为30点)

  . 远程寄存器(RWw)：4点

  . 远程寄存器(RWr)：4点

 [通信方式] 轮询方式

 [同步方式] 帧同步方式

 [编码方式] NRZI方式

 [传输路径] 总线(RS-485)

 [传输格式] 符合HDLC

 [错误控制方式] CRC(X16+X12+X5+1)

 [连接电缆]

  . Ver.1.10对应CC-Link专用电缆

  . CC-Link专用电缆(Ver.1.00对应)

  . CC-Link专用的高性能电缆(Ver.1.00对应)

 [输入输出占有点数] 32点(I/O地址分配：智能32点)

 [DC5V内部消费电流] 0.40A

 [外形尺寸(H*W*Dmm)] 130*34.5*117.5

 [重量] 0.25kg

☆型号：A1SJ61QBT11 系统主站/本地站模块

【英文介绍】

A1SJ61QBT11 Mitsubishi CC-Link system master station/local station module

Mitsubishi CC-Link system master/local station module A1SJ61QBT11 Product Specifications:

[transmission speed] from 156 KBPS / 625 KBPS / 2.5 Mbps / 5 Mbps/choice of 10 Mbps

[Maximum cable total length (maximum transmission distance)]

156kbps: 1200m

.625 KBPS: 900m

2.5Mbps: 400 MHZ

. 5Mbps: 160m

10 Mbit/s: 100m

[CC-Link type] Primary station/local station

[Maximum number of connected devices (active office)] 64

[Occupied innings (local innings)] 1 to 4 innings

[Maximum link points per system]

Remote output (RX, RY) : 2048 points

Remote register (RWw) : 256 points

Remote Register (RWr) : 256 points

[Link points per site]

Remote output (RX, RY) : 32 points (30 points for local stations)

Remote register (RWw) : 4 points

Remote Register (RWr) : 4 points

[Communication mode] Polling mode

[Synchronization Mode] Frame synchronization mode

[Encoding mode] NRZI mode

[Transmission Path] bus (RS-485)

[Transmission format] conforms to HDLC

[Error Control Mode] CRC(X16+X12+X5+1)

[Connecting cable]

.Ver.1.10 corresponds to the CC-Link special cable

.CC-Link Special cable (corresponding to Ver.1.00)

High performance cable for.CC-Link (corresponding to Ver.1.00)

[Input/output possession points] 32 points (I/O address allocation: intelligent 32 points)

[DC5V internal consumption current] 0.40A

[Overall dimension (H*W*Dmm)] 130*34.5*117.5

[Weight] 0.25kg
