5069-AENTR  以太网 I/P 通信适配器 允许通过以太网实现分布式 I/O 架构

【产品详情】

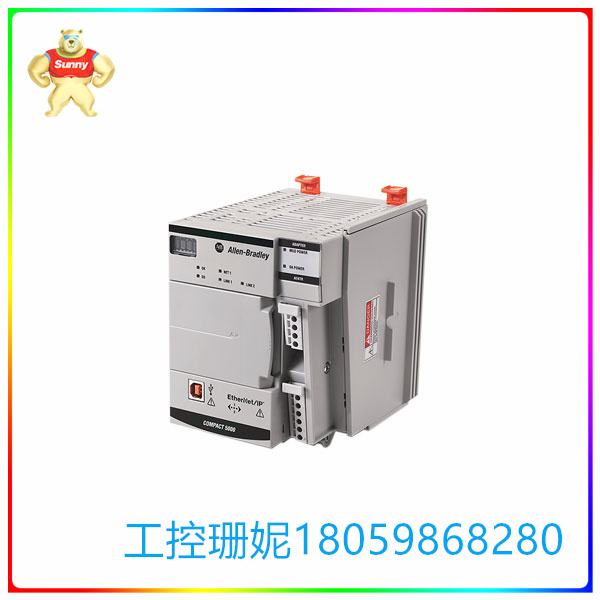

Allen-Bradley 5069-AENTR 是一款紧凑型 5000 以太网 I/P 通信适配器。该适配器与 Compact 5000 I/O 模块一起使用，允许通过以太网实现分布式 I/O 架构。它充当控制器和 I/O 模块之间的网关，并促进这些组件之间的数据传输。

5069-AENTR 具有双以太网通信接口，支持 10 / 100 Mbps 和 1 Gbps 通信速率。它支持线性、星形和环形拓扑结构，用于设计高可用性、冗余以太网网络。该适配器支持安装多达 31 个 Compact 5000 I/O 模块，并提供系统侧电源和现场侧电源。

此以太网 I/P 适配器使用 Studio 5000 Logix 设计器版本 28.00 及更高版本进行配置。它可以配置为充当设备级环网 （DLR） 监控器，并在受保护和未受保护模式下运行。对于工业通信，Allen-Bradley 的通用工业协议 （CIP） 主要由此通信适配器支持。

5069-AENTR 配有安全数字 （SD） 卡。它与 1784-SD1 和 1784-SD2 Allen-Bradley SD 卡兼容。也可以使用第三方 SD 卡，但 Allen-Bradley 不保证功能。此通信适配器最多可安装 32 GB 内存。

5069-AENTR 的工作温度为 0 °C +60 °C。 该设备的额定功率为 220 mA @ 18-32V DC MOD;SA 功率为 5 mA @ 0-32V DC;2 毫安 @ 0-240V 交流，47...63 Hz ATEX/IECEx，125V AC Max 和 SA 功率直通 9.95 A @ 0-32V DC;9.975 A @ 0-240V 交流，47...63 Hz ATEX/IECEx，最大

5069-AENTR  以太网 I/P 通信适配器 允许通过以太网实现分布式 I/O 架构

【英文介绍】

The Allen-Bradley 5069-AENTR is a compact 5000 Ethernet I/P communication adapter. The adapter is used with the Compact 5000 I/O module, allowing for a distributed I/O architecture over Ethernet. It acts as a gateway between the controller and I/O modules and facilitates data transfer between these components.

The 5069-AENTR features dual Ethernet communication interfaces that support 10/100 Mbps and 1 Gbps communication rates. It supports linear, star, and ring topologies for designing highly available, redundant Ethernet networks. The adapter supports up to 31 Compact 5000 I/O modules and provides both system and field power supplies.

This Ethernet I/P adapter is configured using Studio 5000 Logix Designer version 28.00 and later. It can be configured to act as a device level ring network (DLR) monitor and operate in both protected and unprotected modes. For industrial communications, Allen-Bradley's Universal Industrial Protocol (CIP) is primarily supported by this communication adapter.

The 5069-AENTR comes with a Secure digital (SD) card. It is compatible with the 1784-SD1 and 1784-SD2 Allen-Bradley SD cards. Third-party SD cards can also be used, but Allen-Bradley does not guarantee functionality. This communication adapter can be installed with up to 32 GB of memory.

The 5069-AENTR operates at 0 °C +60 °C. The rated power of the device is 220 mA@18-32V DC MOD; The SA power is 5 mA@0-32V DC; 2 MA @ 0-240V AC, 47... 63 Hz ATEX/IECEx, 125V AC Max and SA power through 9.95A@0-32V DC; 9.975 A@ 0-240V AC, 47... 63 Hz ATEX/IECEx, Max
