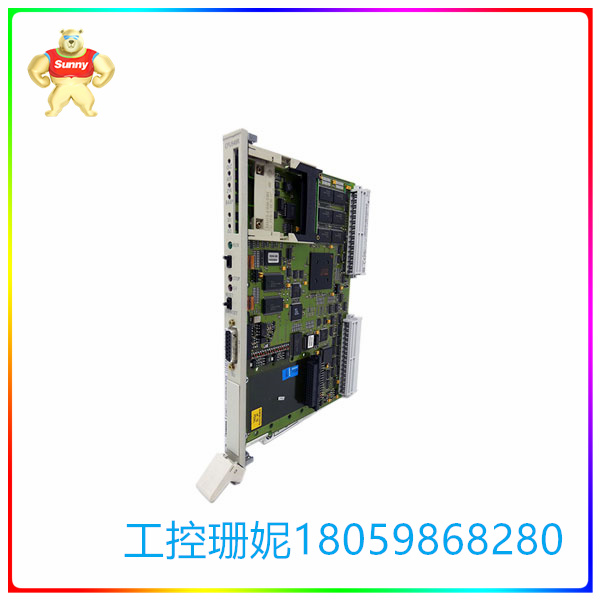

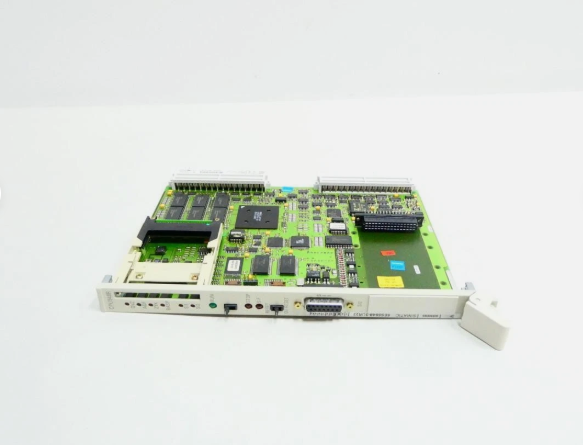

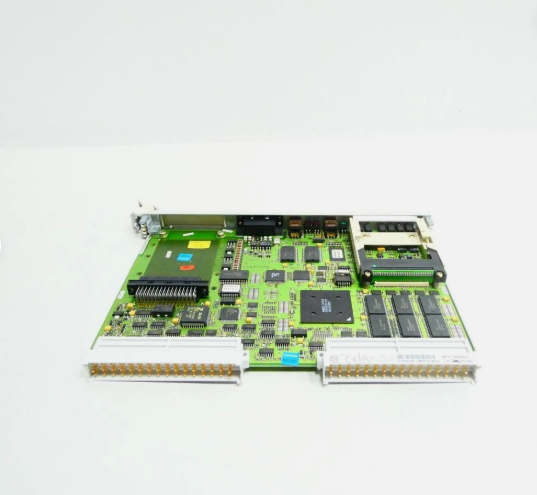

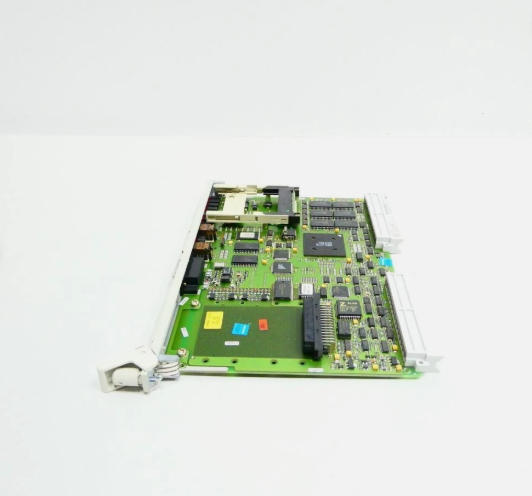

6ES5948-3UR23 中央处理器 冗余模块

【产品详情】

CPU 948R 中央处理器 用于 S5-155H，RAM 1600 KB

送货信息

出口管制条例 ECCN ： N / AL ： N

预计发货时间 15 天

净重 （kg） 0,463 公斤

包装尺寸 21.30 x 26.60 x 3.30

6ES5948-3UR23

描述

中央处理器

CPU 948 R，替代 6ES5948-3UR21 和 6ES5948-3UR22 - 宽幅型

以下版本的 CPU948-3UR23 可用作兼容的冗余对：

3、4 和 5，带有新版本 6 的 CPU

较旧的 CPU 版本 1 和 2 与新版本不兼容。这些版本只能离线更新

如果版本 <= 5，则更新过程

更换第一个 CPU 948：

冗余模块必须按如下方式更换：

将备用CPU 948R切换为停止。

关闭电源（电源关闭）。

拔下 CPU 模块（注意 EGB 说明）

安装第一个 CPU 948：

已将更新的CPU 948模块插入已关闭的机架部分。

将操作模式开关设置为位置 STOP。

打开电源模块。

重置 CPU 948 （“urlöschen”;在将开关位置保持为“Urlöschen”的同时，将

操作模式从 STOP 切换到 RUN）。

启动 CPU 948（同时保持开关位置为“复位”），切换操作模式开关

从 RUN 到 STOP，再从 RUN 到 RUN）。

正在更新新的 CPU。

启动后，CPU 处于待机模式。

安装第二个 CPU 948

3 分钟后，主 CPU 可以关闭

如上所述的第一个 CPU 的进一步步骤

CPU，AP 再次以冗余模式运行。

6ES5948-3UR23 中央处理器 冗余模块

【英文介绍】

CPU 948R CPU for S5-155H, RAM 1600 KB

Delivery information

Export Control Regulations ECCN: N/AL: N

Estimated delivery time is 15 days

Net weight (kg) 0,463 kg

Package size 21.30 x 26.60 x 3.30

6ES5948-3UR23

Description

Central processing unit

CPU 948 R, replacement 6ES5948-3UR21 and 6ES5948-3UR22 - wide format

The following versions of CPU948-3UR23 are available as compatible redundant pairs:

3, 4, and 5, with new version 6 cpus

Older CPU versions 1 and 2 are not compatible with newer versions. These versions can only be updated offline

If version <= 5, update process

Replace the first CPU 948:

Redundant modules must be replaced as follows:

Switch the standby CPU 948R to stop.

Power off (power off).

Remove the CPU module (note the EGB instructions)

Install the first CPU 948:

The updated CPU 948 module has been plugged into the closed section of the rack.

Set the operation mode switch to position STOP.

Turn on the power module.

Reset the CPU 948 (" urloschen "; While holding the switch position as "Urloschen", the

The operation mode is changed from STOP to RUN.

Start CPU 948 (while holding the switch position to Reset) and switch the operating mode

RUN to STOP, RUN to RUN).

A new CPU is being updated.

After startup, the CPU is in standby mode.

Install the second CPU 948

After 3 minutes, the main CPU can be shut down

Further steps for the first CPU as described above

CPU, the AP again runs in redundant mode.
