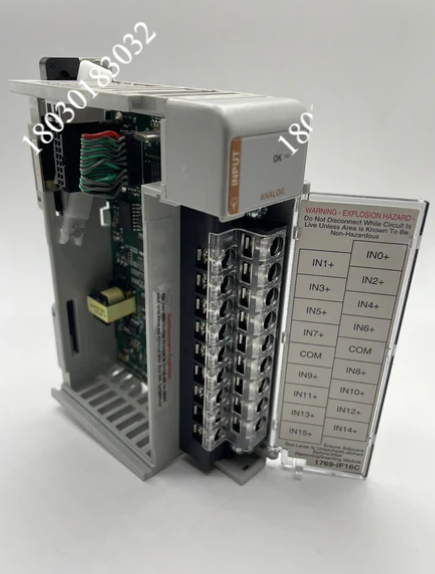

1769-IF16C 紧凑型 I/O 模块 可编程逻辑控制器

【产品详情】

技术参数 1769-IF16C

产品类型： 模拟量输入模块

电流信号全范围： 0-21毫安;3.2 - 21 毫安

电流信号正常范围： 0-20毫安;4-20毫安

输入电流范围： 0-21毫安

电源距离额定值： 8

兼容控制器： MicroLogix 1500 中;CompactLogix的

Allen-Bradley 1769-IF16C 是一款紧凑型 I/O 模块，兼容 MicroLogix 1500 可编程逻辑控制器 （PLC） 和 CompactLogix 可编程自动化控制器 （PAC）。1769-IF16C 具有十六 （16） 个单端输入通道，设计用于连接现场仪表，为模块的输入通道提供 0-20 mA 或 4-20 mA 模拟电流信号。

1769-IF16C 可用于连接现场仪表，如变送器、控制器;接受变频驱动器 （VFD）、调节阀、面板仪表、数据记录器和类似设备的反馈信号。它还可用于接收信号隔离器或分路器的调理输出信号。

1769-IF16C 具有内部 Signa-Delta 模数 （ADC） 转换器。该转换器将接收到的模拟信号转换为数字数据，配置为单极性时分辨率为 16 位，配置为双极性时分辨率为 15 位。该模块接受 0-21 mA 和 3.2-21 mA 的满量程模拟输入信号范围。

1769-IF16C 不需要校准。通过配置输入滤波器，可以消除噪声，并且模块可以忽略微不足道的变化。

如果与 CompactLogix 版本 20 一起使用。

1769-IF16C 在 5 V DC 时具有 190mA 的总线消耗电流，在 24 V DC 时具有 70mA 的总线消耗电流，散热为 4.0W。对于 16 赫兹、50 赫兹和 60 赫兹可选滤波器，它在 25 摄氏度（77 华氏度）下的输入总精度为 0.5%，输入漂移精度为每摄氏度 ±0.0045%。它具有 ±0.03% 的非线性度、±0.03% 的 16 赫兹滤波器重复性和 1.25% 的 16 赫兹滤波器模块误差范围。

1769-IF16C 在输入端子的 7.0 V DC 时的最大过载为 ±28 mA，并采用 IEC 增强绝缘，隔离电压为 30 V DC，在输入组和 BUS 隔离之间在 710 V DC/500 V AC 下测试了 1 分钟。在面板安装安装方式下，它的工作冲击额定值为 30G，持续 11 毫秒，在 DIN 导轨上为 20G，持续 11 毫秒。1769-IF16C 的功能温度范围在 0 到 60 摄氏度（32-140 华氏度）之间，运输温度范围在 -40 到 85 摄氏度（-40 到 185 华氏度）左右。它重约 281 克（0.62 磅），运输尺寸为 118 x 87 x 35 毫米（4.65 x 3.43 x 1.38 英寸）。

1769-IF16C 紧凑型 I/O 模块 可编程逻辑控制器

【英文介绍】

Technical parameters 1769-IF16C

Product type: Analog input module

Current signal full range: 0-21 MA; 3.2-21 mA

Current signal normal range: 0-20 MA; 4-20 milliamps

Input current range: 0-21 MA

Power distance rating: 8

Compatible controller: MicroLogix 1500; CompactLogix

The Allen-Bradley 1769-IF16C is a compact I/O module compatible with the MicroLogix 1500 Programmable Logic Controller (PLC) and the CompactLogix Programmable Automation Controller (PAC). The 1769-IF16C features sixteen (16) single-ended input channels designed to connect field instrumentation to provide a 0-20 mA or 4-20 mA analog current signal to the module's input channels.

The 1769-IF16C can be used to connect field instruments such as transmitters and controllers; Accepts feedback signals from variable frequency drives (VFDS), regulator valves, panel meters, data loggers and similar devices. It can also be used to receive conditioning output signals from signal isolators or splitters.

The 1769-IF16C has an internal Signa-Delta analog-to-digital (ADC) converter. The converter converts the received analog signal into digital data with a resolution of 16 bits when configured as unipolar and 15 bits when configured as bipolar. The module accepts a full scale analog input signal range of 0-21 mA and 3.2-21 mA.

The 1769-IF16C does not require calibration. By configuring the input filter, noise can be eliminated, and the module can ignore insignificant changes.

If used with CompactLogix version 20.

The 1769-IF16C has a bus consumption current of 190mA at 5 V DC and 70mA at 24 V DC, with a heat dissipation of 4.0W. For 16 Hz, 50 Hz, and 60 Hz selectable filters, it has a total input accuracy of 0.5% at 25 degrees Celsius (77 degrees Fahrenheit) and an input drift accuracy of ±0.0045% per degree Celsius. It has a ±0.03% nonlinearity, a ±0.03% repeatability of a 16 Hz filter, and a 1.25% error range of a 16 Hz filter module.

The 1769-IF16C had a maximum overload of ±28 mA at 7.0 V DC of the input terminal and was tested for 1 minute at 710 V DC/500 V AC between the input group and BUS isolation with IEC-enhanced insulation and an isolation voltage of 30 V DC. It has an operating impact rating of 30G for 11 milliseconds in panel mount mount mode and 20G for 11 milliseconds on DIN rail. The 1769-IF16C has a functional temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) and a transport temperature range of around -40 to 85 degrees Celsius (-40 to 185 degrees Fahrenheit). It weighs about 281 grams (0.62 lb) and has a shipping dimension of 118 x 87 x 35 mm (4.65 x 3.43 x 1.38 in).
