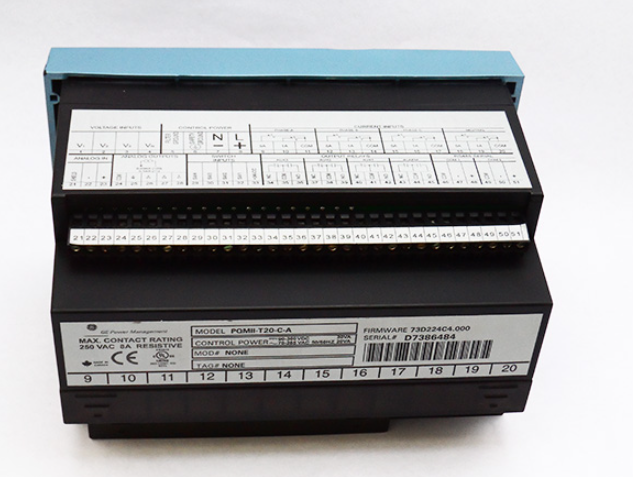

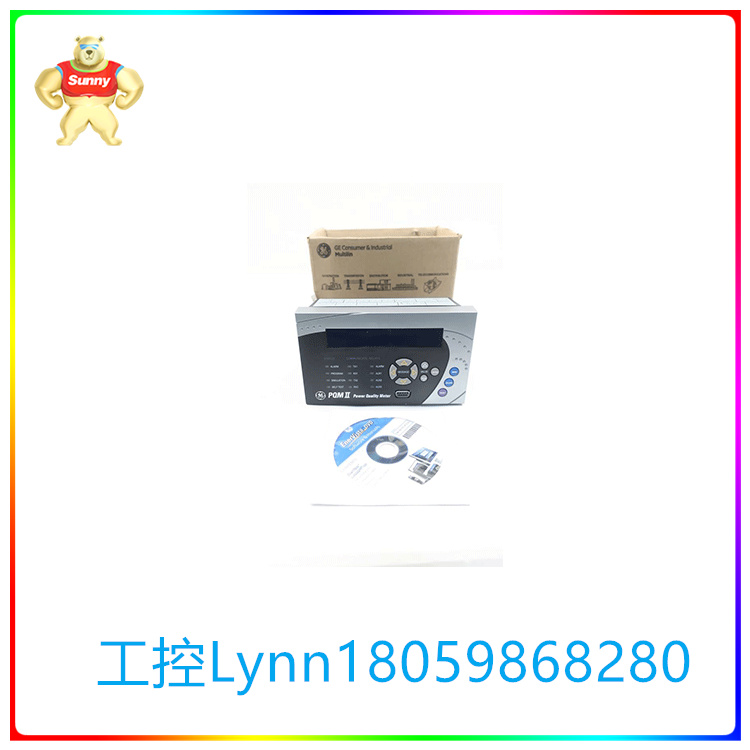

PQMII-T20-C-A 电能质量测量仪 可分配输出继电器

【产品详情】

当需要对三相系统进行连续监测时，PQM II 是理想的选择。它提供电流、电压、有功和无功的计量 功率、能源使用、功率成本、功率因数和频率。可编程设定点和 4 个可分配输出继电器允许添加控制功能 适用于特定应用。这包括过流/欠流或欠压、不平衡、基于需求的甩负荷和电容器功率因数的基本报警 校正控制。使用 4 个开关输入可以进行更复杂的控制，这些输入也可用于断路器打开/关闭、流量等状态 信息等

2.10 新版功能：

电压干扰记录仪 （VDR） 用于监测电压骤降（电压骤降）和电压尖峰（电压骤升），可处理 500 次骤降/骤升事件。

DNP 3.0 通信协议标准功能。

特点和优势

安装多功能性

带 40 个字符大显示屏的键盘

任何可分配的输出都可用于触发警报

可连接到DCA或SCADA系统

闪存可升级

兼容 MultiNet 串行到以太网转换器

应用

配电馈线、变压器、发电机、电容器组和电机的计量

中低压系统

商业、工业、公用事业

灵活控制需求甩负荷、功率因数等

电能质量分析工具

保护与控制

A V W var VA varh Wh PF Hz 不平衡

A W var VA 需求

甩负荷

功率因数控制

脉冲输入累加

监控和计量

Ia Ib Ic 输入

Va Vb Vc Vab Vbc Vca

V I 不平衡

真正的 PF 波峰和 K 因子

Hz W var VA

Wh varh VAh W 成本

需求： A W var VA

通过 THD 和 TIF 进行 63rd 的谐波分析

事件记录器 - 150 个事件

波形捕获

数据记录器 - 98,000 个事件

电压扰动记录仪 （VDR）

用户界面

前置 RS232 串行端口（1,200 至 19,200 bps）

两个后置 RS485 串口

MultiNet 提供的以太网连接

提供 EnerVista 软件用于设置和监控功能

拨入调制解调器功能

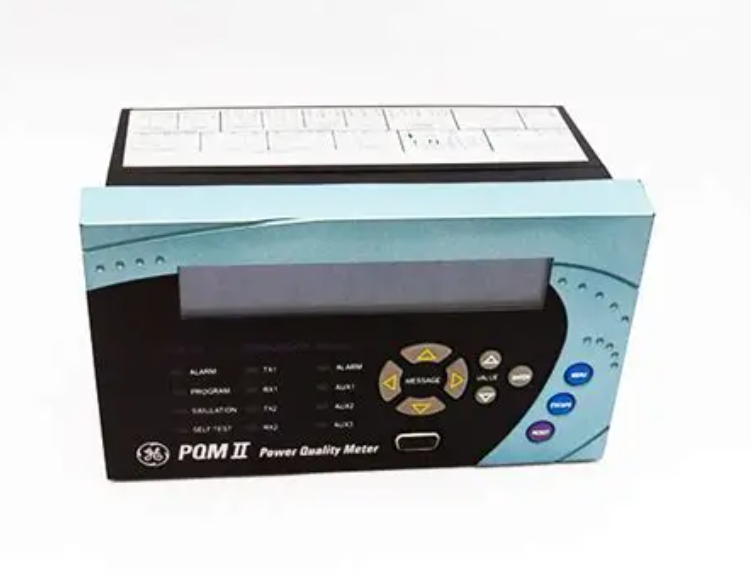

PQMII-T20-C-A 电能质量测量仪 可分配输出继电器

【英文介绍】

The PQM II is ideal when continuous monitoring of three-phase systems is required. It provides metering power for current, voltage, active and reactive power, energy usage, power cost, power factor and frequency. Programmable set points and 4 assignable output relays allow the addition of control functions for specific applications. This includes over/under current or under voltage, unbalance, demand-based load rejection and basic alarm correction control of capacitor power factor. More complex control is possible using 4 switching inputs, which can also be used for circuit breaker on/off, flow rate and other status information

New in version 2.10:

The Voltage Interference Recorder (VDR) is used to monitor voltage dips (voltage dips) and voltage spikes (voltage surges) and can handle up to 500 dips/surges.

DNP 3.0 communication protocol standard features.

Characteristics and advantages

Installation versatility

Keyboard with large 40-character display

Any assignable output can be used to trigger an alarm

Can be connected to DCA or SCADA systems

Flash upgradable

Compatible with MultiNet serial to Ethernet converters

Apply

Metering of distribution feeders, transformers, generators, capacitor banks and motors

Middle and low pressure system

Commercial, industrial, public utilities

Flexible control of demand load shedding, power factor, etc

Power quality analysis tool

Protection and control

A V W var VA varh Wh PF Hz The system is unbalanced

A W var VA demand

Load shedding

Power factor control

Pulse input accumulates

Monitoring and metering

Ia Ib Ic input

Va Vb Vc Vab Vbc Vca

V I is not balanced

True PF crest and K factor

Hz W var VA

Wh varh VAh W Cost

Demand: A W var VA

Harmonic analysis of 63rd by THD and TIF

Event Logger - 150 events

Waveform capture

Data Logger - 98,000 events

Voltage Disturbance Recorder (VDR)

User interface

Front-facing RS232 serial port (1,200 to 19,200 bps)

Two rear RS485 serial ports

Ethernet connections provided by MultiNet

EnerVista software is provided for setup and monitoring functions

Dial-in modem function
