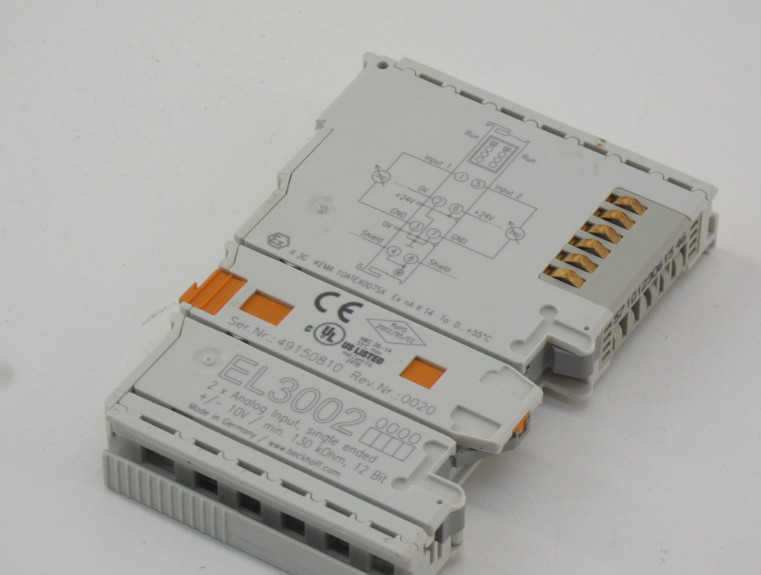

EL3002 端子模块  2通道模拟量输入

【产品详情】

EL3002 模拟量输入端子模块可处理 -10 至 +10 V 范围内的信号。电压被数字化为12位的分辨率，并以电气隔离的方式传输到更高级别的自动化设备。EtherCAT 端子模块的输入通道是单端输入，具有公共的内部接地电位。EtherCAT 端子模块的信号状态由发光二极管指示。

技术数据 EL3002系列

输入数量 2（单端）

电源 通过E-bus

科技 单端

信号类型 单端

信号电压 -10...+10 V

分布式时钟 –

内阻 > 130 kΩ

输入滤波器限制频率 1 赫兹

介电强度 麦克斯。30 伏

转换时间 0.625 ms 默认设置，可配置，多路复用

分辨率 12 位（16 位表示，包括符号）

EL3002 端子模块  2通道模拟量输入

【英文介绍】

The EL3002 analog input terminal module handles signals in the -10 to +10 V range. The voltage is digitized to a 12-bit resolution and transmitted to a higher level of automation in an electrically isolated manner. The input channel of the EtherCAT terminal module is a single-ended input with a common internal ground potential. The signal status of the EtherCAT terminal module is indicated by the light-emitting diode.

Technical data EL3002 series

Input quantity 2 (single-ended)

The power supply passes through the E-bus

Technology single-terminal

Signal type Single-ended

Signal voltage -10... +10 V

Distributed clock -

Internal resistance > 130 kΩ

The input filter limits the frequency to 1 Hz

Dielectric strength Max. 30 volt

Conversion time 0.625ms Default setting, configurable, multiplexed

Resolution 12 bits (16 bits, including symbols)
