EL5101 EtherCAT模块 主端 编码器的接口

【产品详情】

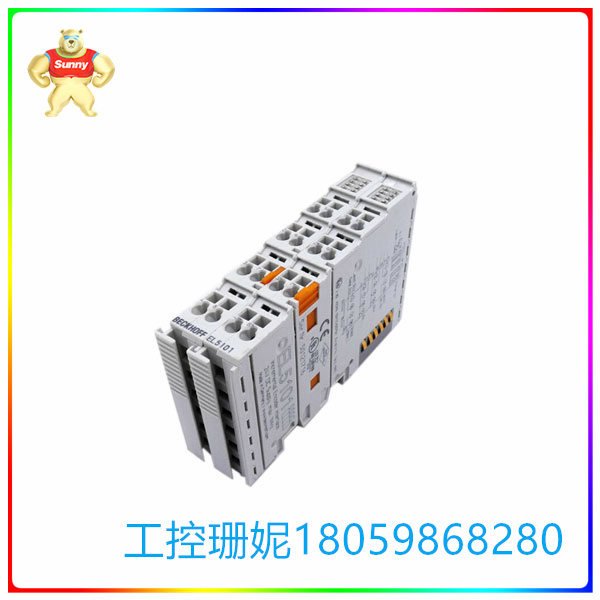

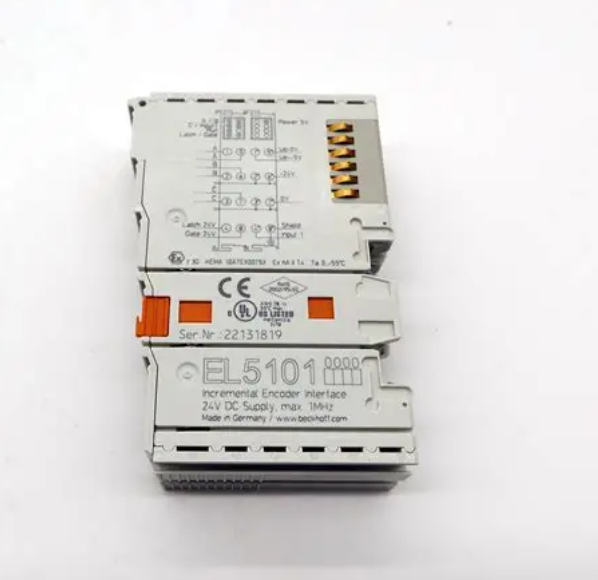

EL5101|主端，1道编码器的接口，增，5个V DC(差异RS422，TTL),1兆赫

1

该EL5101主的终端是一个界面，用于直接连接的增编码器有信号差(RS422)或TTL单结束的信号。 输入的频率最高达1兆赫可以进行评估。 另外两个24V数字输入可用于储存、阻止和设置的反状态。 错误信息输出的编码可连接和评估通过状态的输入。 5V和24V供的编码可以直接提供经终端连接点。

特殊功能：

保存、锁、设计

综合频率和期测量

选用为5V/下台

microincrements

同步阅读的位置价值通过分钟

时间戳在最后登记注册的增量边缘

此外，EL5101能测量一个周期的或频的分辨率的100纳秒。 与可选插microincrement功能，EL5101可以提供更准确的轴位置的动态轴。 它还支持同步阅读的编码器值与其他一起输入数据的主系统通过高精度主分钟(DC)。 时间戳为最后的登记注册的增量边缘。 使用的编码器的配置文件使得能够简单快速连接的过程的数据对于运动控制的应用程序。

EL5101 EtherCAT模块 主端 编码器的接口

【英文介绍】

EL5101| Main end,1 channel encoder interface, plus, 5 V DC(differential RS422, TTL),1 MHZ

1

The EL5101 main terminal is an interface for directly connecting encoders with signal difference (RS422) or TTL single-end signals. Input frequencies up to 1 MHZ can be evaluated. Two additional 24V digital inputs can be used to store, block, and set inverse states. Error message output encoding can be connected and evaluated through the state of the input. The 5V and 24V codes can be supplied directly via the terminal connection point.

Special Features:

Save, lock, design

Integrated frequency and period measurement

The option is 5V/ step down

microincrements

Synchronously read the location value through minutes

The timestamp is at the edge of the last registered increment

In addition, the EL5101 can measure a period or frequency with a resolution of 100 nanoseconds. With the optional pluggable microincrement function, the EL5101 can provide a more accurate dynamic axis position. It also supports synchronous reading of encoder values along with other input data to the main system via high-precision master minutes (DC). The timestamp is the incremental edge of the last registration. The use of the encoder's profile makes it easy to quickly connect process data for motion control applications.
