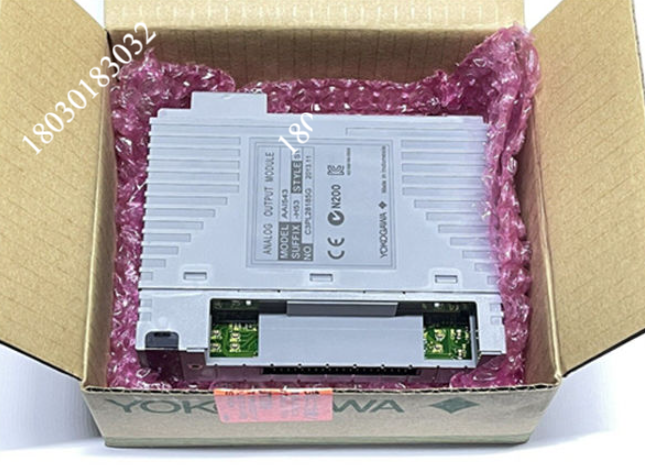

AAI543-H53/K4A00 模拟量输出模块 带数字通信（HART协议）

【产品详情】

品牌 ：Yokogawa

产品编号型号：AAI543-H53/K4A00

产品类型 ： 模拟量输出模块

H ： 带数字通信（HART协议）

5 ： 冗余配置中的标准切换响应，无防爆保护

3 ： 带 ISA 标准 G3 选项和温度（-20 至 70 °C）选项

K4A00 ： 带 KS 电缆接口适配器（用于连接 AEA4D 端子板）[型号：ATK4A-00]

输出通道数 ： 16， 隔离， 冗余配置中的标准切换响应

输入信号：4 至 20 mA

耐电压 ： 输出与系统之间：1500V AC，持续1分钟

容许负载电阻 0 至 750 ？

电路开路检测 小于 0.65 mA

精度 ： ±48 μA

数据更新时间：10毫秒

环境温度变化引起的漂移 ： ±16 μA/10 °C

最大消耗电流 ： 230 mA （5 V DC）， 540 mA （24 V DC）

外部通信：压力钳端子、MIL连接器电缆、专用电缆（KS1）

重量 ： 0.4 公斤

装运重量 ： 1.5 公斤

AAI543-H53/K4A00 模拟量输出模块 带数字通信（HART协议）

【英文介绍】

Brand: Yokogawa

Product number: AAI543-H53/K4A00

Product type: Analog output module

H: With digital communication (HART protocol)

5: Standard switching response in redundant configuration, no explosion protection

3: G3 options with ISA standard and temperature (-20 to 70 °C) options

K4A00: Adapter with KS cable interface (for connecting AEA4D terminal board) [Model: ATK4A-00]

Number of output channels: 16, standard switching response in isolated, redundant configuration

Input signal: 4 to 20 mA

Voltage resistance: Between the output and the system: 1500V AC, lasting 1 minute

Allowable load resistance 0 to 750?

Circuit open detection is less than 0.65mA

Accuracy: ±48 μA

Data update time: 10ms

Drift due to ambient temperature change: ±16 μA/10 °C

Maximum consumption current: 230 mA (5 V DC), 540 mA (24 V DC)

External communication: Pressure clamp terminals, MIL connector cables, Special cables (KS1)

Weight: 0.4 kg

Shipping weight: 1.5 kg
