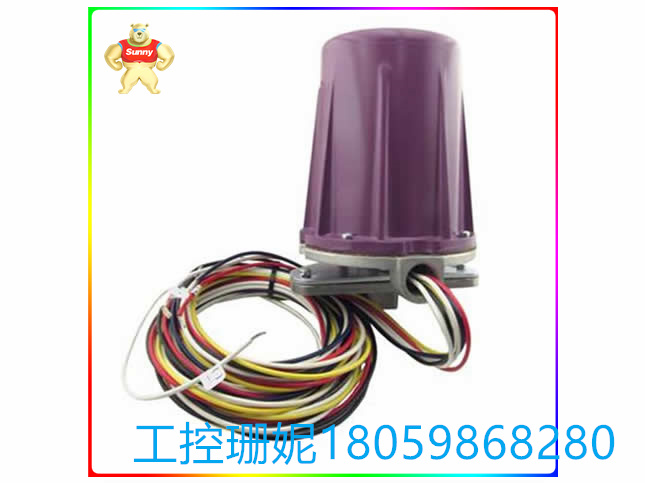

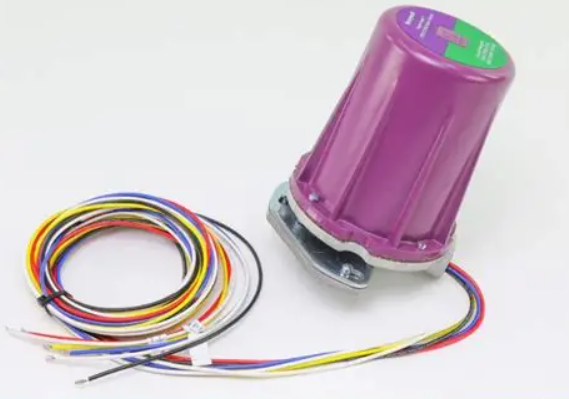

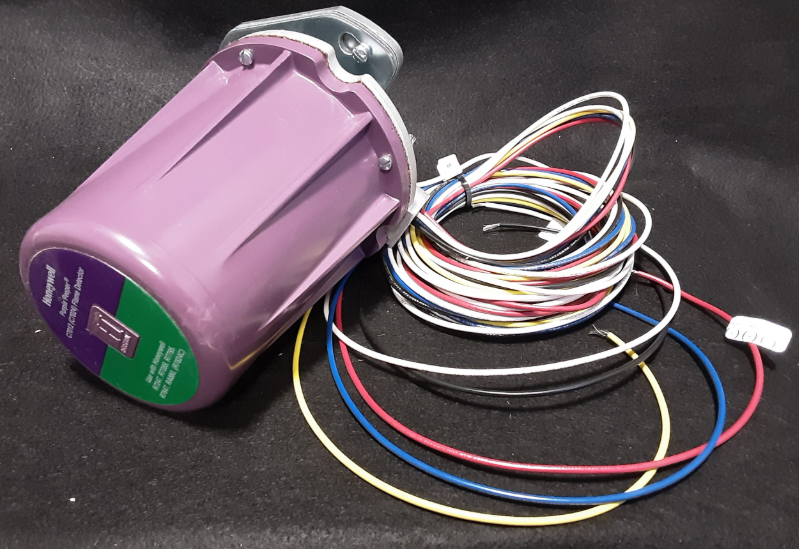

C7024E1001 24 伏直流电 火焰探测器

☆型号：C7024E1001 24 伏直流电 火焰探测器

【产品详情】

• 重量（公斤）：3.5

• C7024E1001火焰探测器

• 与 R7824C 动态自检火焰信号放大器配合使用。

• 电路提供低功耗和高可靠性。

• 水平、垂直或两者之间的任何角度安装。

概述

24 Vdc 固态电子火焰探测器，用于感应大多数含碳燃料（如天然气、液化石油气和石油）燃烧时发出的紫外线辐射。

特征

与 R7824C 动态自检火焰信号放大器配合使用。

电路提供低功耗和高可靠性。

水平、垂直或两者之间的任何角度安装。

可现场更换的紫外线辐射传感管和石英观察窗。

通过螺纹导管接头和颜色编码的引线实现快速电气安装。

通过并联两个接线来减少令人讨厌的停机。

摆动快门使用 R7824C 放大器中断紫外线辐射。

C7024E 符合 NEMA 4 标准，观察窗额定压力为 20 psi。

C7024F 具有防爆外壳，可在危险环境中使用，观察窗额定压力为 100 psi。

产品规格

应用

燃煤燃烧器;燃气燃烧器;燃油燃烧器

尺寸（英寸）

5 1/4 英寸直径（包括安装法兰）x 7 7/32 in.长

外形尺寸 （mm）

直径 133 mm（包括安装法兰）x 长 183 mm

包括

铸造外壳和盖子

用于

火焰放大器：R7824C

重量 （lb）

25 磅

重量 （kg）

9 千克

评论

仅适用于 24 Vdc

安装

3/4 英寸《不扩散核武器条约》

电气额定值

24 伏直流电

批准，Underwriters Laboratories Inc.

已识别的组件：文件编号MP268型

加拿大标准协会认证

认证：主报告 LR95329-3

电气连接

6 个 NEC CLASS 1 颜色编码引线

功耗

最大 8 W。

环境温度范围 （F）

-20 F 至 +175 F

环境温度范围 （C）

-20°C 至 +79°C

NEMA等级

NEMA 4型

引线长度 （in.）

96 英寸

引线长度 （mm）

2438毫米

☆型号：C7024E1001 24 伏直流电 火焰探测器

【英文介绍】

• Weight (kg) : 3.5

• C7024E1001 Flame detector

• Use with the R7824C dynamic self-test flame signal amplifier.

• Circuits provide low power consumption and high reliability.

• Install horizontally, vertically or at any Angle in between.

summarize

24 Vdc solid state electronic flame detector for sensing ultraviolet radiation emitted by the combustion of most carbon-containing fuels such as natural gas, liquefied petroleum gas and petroleum.

trait

Used in conjunction with the R7824C dynamic self-test flame signal amplifier.

The circuit provides low power consumption and high reliability.

Mount horizontally, vertically, or at any Angle in between.

Field replaceable UV radiation sensing tube and quartz viewing window.

Fast electrical installation with threaded conduit fittings and color-coded leads.

Reduce annoying downtime by connecting two wires in parallel.

The swing shutter interrupts UV radiation using an R7824C amplifier.

The C7024E is NEMA 4 compliant and the viewing window is rated at 20 psi.

The C7024F has an explosion-proof housing for use in hazardous environments, and the viewing window is rated at 100 psi.

Product specification

Apply

Coal burner; Gas burner; Oil burner

Size (inches)

5 1/4 "diameter (including mounting flange) x 7 7/32 in. long

Overall dimensions (mm)

Diameter 133 mm (including mounting flange) x length 183 mm

include

Cast shell and lid

Be used for

Flame amplifier: R7824C

Weight (lb)

25 pounds

Weight (kg)

9 kg

review

Available for 24 Vdc only

Install

3/4 inch Treaty on the Non-Proliferation of Nuclear Weapons

Electrical rating

24 volts direct current

Approved, Underwriters Laboratories Inc.

Identified components: File number MP268 type

Canadian Standards Association certification

Certification: Main report LR95329-3

Electrical connection

6 NEC CLASS 1 color coded leads

Power dissipation

Max. 8 W.

Ambient temperature Range (F)

-20 F to +175 F

Ambient temperature Range (C)

-20°C to +79°C

NEMA rating

NEMA Type 4

Lead length (in.)

96 inches

Lead length (mm)

2438 mm
