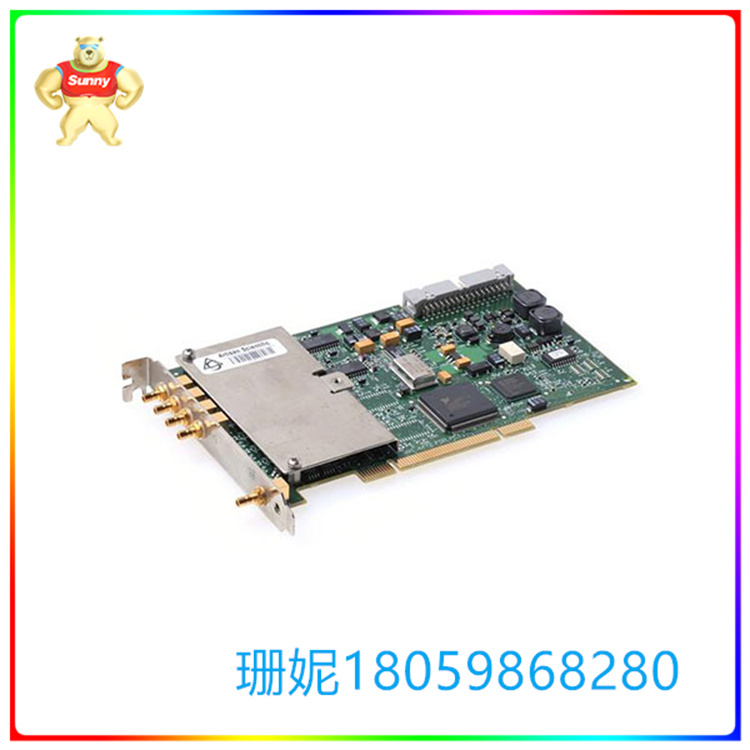

PCI-4552 具有 4 个 模拟 输入 采用差分 （DIFF） 输入

【产品详情】

NI PCI-4552 设备 具有 4 个 模拟 输入、 16 位 输入 分辨率、 204.8 kS/ s 采样 率、±10 mV 至 ±42.4 V 输入 范围、 差分 / 单 端 输入 配置 、 8 个 数字 I/ O 和 模拟 / 数字 触发。NI 的 PCI 4552 动态 信号 采集 是 一 款 专为 PCI 总 线 设计 的 高性能、 极其 精确 的 模拟 I/ O 仪器。该型号可以执行 DIO 功能、外部触发功能和计数器/定时器功能。

NI PCI-4552 器件采用差分 （DIFF） 输入。用户可以使用 BNC-2140 DSA 附件将输入配置为参考单端 （SE） 通道。当 PCI-4552 处于 DIFF 模式时，一条线路连接到通道的正输入，而另一条线路连接到通道的负输入。用户可以将差分输入链接到 SE 或 DIFF 信号，并可选择以地为参考或浮动信号。不过，需要注意的是，将浮动源的负输入接地可以通过消除共模噪声来提高测量质量。

在 NI PCI-4552 动态 信号 采集 设备 上， 用户 可以 配置 触发 电路 来 监控 一个 模拟 输入 通道， 以 产生 电平 触发。但是，选择输入通道作为电平触发通道不会影响输入通道的功能。

触发电平范围与模拟输入电压范围相同。此外，触发电平分辨率与PCI-4552上所选输入范围的精度相同。

PCI-4552 具有 4 个 模拟 输入 采用差分 （DIFF） 输入

【英文介绍】

The NI PCI-4552 device features 4 analog inputs, 16-bit input resolution, 204.8 kS/ s sampling rate, ±10 mV to ± 42.4V input range, differential/single-ended input configuration, 8 digital I/ O, and analog / Digital trigger. NI's PCI 4552 Dynamic Signal Acquisition is a high-performance, extremely accurate analog I/ O instrument designed for PCI buses. This model can perform DIO functions, external trigger functions, and counter/timer functions.

The NI PCI-4552 device uses differential (DIFF) input. The user can configure the input as a reference single-ended (SE) channel using the BCN-2140 DSA attachment. When PCI-4552 is in DIFF mode, one line is connected to the positive input of the channel, while the other line is connected to the negative input of the channel. The user can link the differential input to the SE or DIFF signal, and can choose a ground reference or floating signal. However, it is important to note that grounding the negative input of a floating source can improve measurement quality by eliminating common mode noise.

On the NI PCI-4552 dynamic signal acquisition device, the user can configure a trigger circuit to monitor an analog input channel to generate a level trigger. However, selecting an input channel as a level-triggered channel does not affect the functionality of the input channel.

The trigger level range is the same as the analog input voltage range. In addition, the trigger level resolution is the same precision as the selected input range on the PCI-4552.

PCI-4552 具有 4 个 模拟 输入 采用差分 （DIFF） 输入
