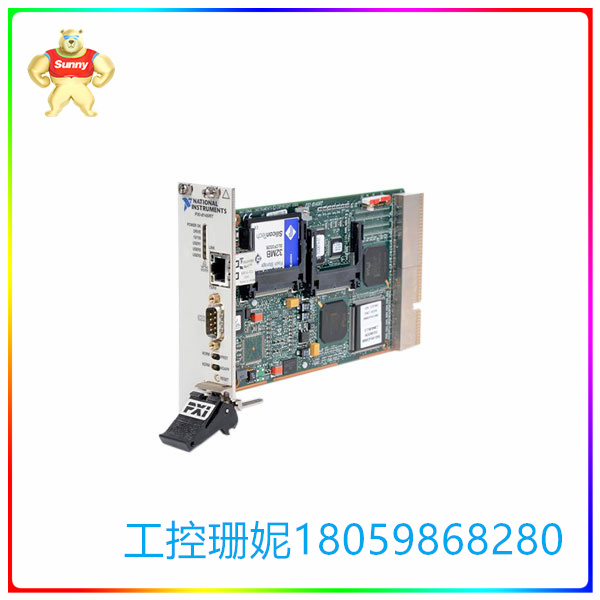

PXI-8145RT 嵌入式 PXI 计算机 实时嵌入式控制器

【产品详情】

概述

特征：

266 MHz MMX 处理器

以太网、GPIB 和串行连接

高达 256 MB SDRAM

CompactFlash 端口

NI PXI-8140RT 系列 嵌入式 PXI 计算机 是 一 款 高性能 PXI 系统 控制器。PXI-8140RT系列支持所有可用PXI插槽中的主站。PXI-8140RT 系列 设计 包括 许多 标准 PC 外 设， 这意味着 您 可以 将 自 定义 的 外 设 设备 安装在 所有 PXI 插槽 中。它还具有一个用户可访问的 SO-DIMM 插槽，因此可以轻松升级内存。PXI-8140RT 可 直接 插入 系统 控制器 插 槽 并 向 左 扩展， 从而 为 用户 定义 的 外 设 设备 保留 所有 可用 的 PXI 插 槽。

NI PXI-8145RT（部件号：778201-01）基于PCI总线，是一款3U实时嵌入式控制器。该 模型 通过 交互 式 工具 提供 了 完整 的 PXI 功能， 是 一个 简单 易 用 的 高性能 平台， 用于 控制 PCI 系统。该设备需要 1 个系统插槽和 1 个控制器扩展插槽才能运行。该 PXI 实 时 嵌入式 控制器 是 一 台 自 定义 计算机， 可 安装在 用户 PXI 主机 的 系统 控制器 插槽 中。NI PXI-8145RT 非常适合 在 狭小 空间 内 实现 经济 实惠 的 实 时 应用。

NI PXI 8145RT 具有 一个 RS-232 串行 端口、 一个 10/100BaseT 以太 网 端口 和 一个 奔腾 266 MHz 处理器， 可 以 最大 6 kHz 的 频率 运行 一个 PID 环路。PXI-8145RT采用非易失性CompactFlash存储器，因此可以确保高冲击和振动。CompactFlash 内存大小为 32 MB。该 PXI 控制器 具有 用户 可 编 程 的 定 时 器/ 计数 器 或 看门狗， 能够 根据 用户 指定 的 值 进行 倒计 时。用户可以通过背板触发线复位看门狗控制器。为了提供最大的安全性，看门狗计数器被编程为在软件崩溃导致达到零时启动控制器复位。在 系统 插 孔 中使用 时， NI PXI 8145RT 为 PXI 系统 的 所有 插 槽 提供 了 主 / 从 功能。

PXI-8145RT 嵌入式 PXI 计算机 实时嵌入式控制器

【英文介绍】

summarize

Features:

266 MHz MMX processor

Ethernet, GPIB, and serial connectivity

Up to 256 MB SDRAM

CompactFlash port

The NI PXI-8140RT series Embedded PXI computer is a high-performance PXI system controller. The PXI-8140RT series supports master stations in all available PXI slots. The PXI-8140RT series design includes many standard PC peripherals, which means you can install custom peripherals in all PXI slots. It also features a user-accessible SO-DIMM slot, SO the memory can be easily upgraded. The PXI-8140RT plugs directly into the system controller slot and expands to the left, preserving all available PXI slots for user-defined peripheral devices.

The NI PXI-8145RT (Part number: 778201-01) is a 3U real-time embedded controller based on PCI bus. The model provides full PXI functionality through interactive tools and is a simple and easy-to-use high-performance platform for controlling PCI systems. The device requires a system slot and a controller expansion slot to operate. The PXI real-time embedded controller is a custom computer that can be installed in the system controller slot of the user's PXI host. The NI PXI-8145RT is ideal for affordable real-time applications in small Spaces.

The NI PXI 8145RT has an RS-232 serial port, a 10/100BaseT Ethernet port, and a Pentium 266 MHz processor that can run a PID loop at a maximum frequency of 6 kHz. The PXI-8145RT uses a non-volatile CompactFlash memory, thus ensuring high shock and vibration. The CompactFlash memory size is 32 MB. The PXI controller has a user-programmable timekeeper/counter or watchdog that is capable of counting backwards time according to user-specified values. You can reset the watchdog controller using the backplane trigger cable. To provide maximum security, the watchdog counter is programmed to initiate a controller reset if a software crash causes it to reach zero. When used in system slots, the NI PXI 8145RT provides master/slave functionality for all slots in the PXI system.
