PXI-2510 PXI信号插入开关模块

【产品详情】

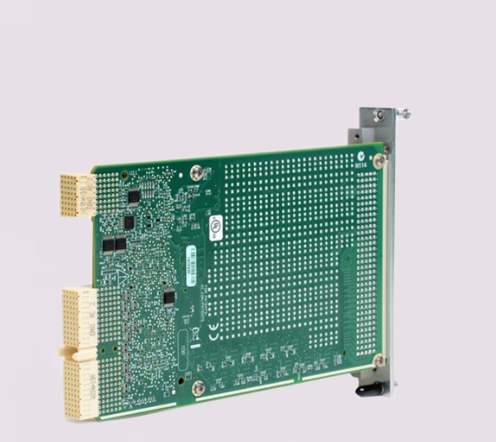

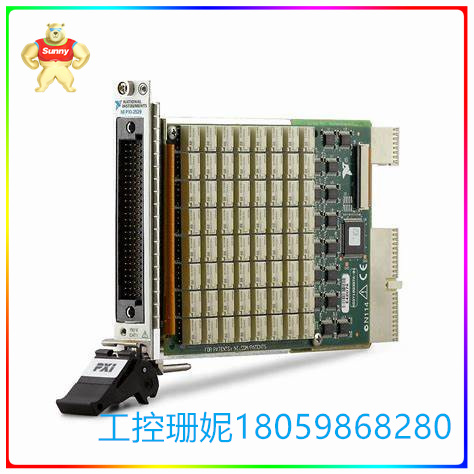

National Instruments PXI-2510 PXI 信号插入开关模块

National Instruments PXI-2510 （部件号： 778572-10） 是 2 A， 68 通道 PXI 信号 插入 开关 模 块。该故障插入单元 （FIU） 是电子可靠性测试和硬件在环 （HIL） 应用的理想解决方案。NI PXI-2510 配备 了 一组 馈 通 通道。借助这些馈通通道，用户可以短路或打开一条或多条故障总线。该架构还可用于模拟中断或开路连接，以及电池电压短路、引脚间短路和接地短路。当 NI PXI-2510 通过 LabVIEW Real- Time 模 块 进行 控制， 它 就 成为 验证 FADEC、 发动机 控制 单元 （ECU） 和 各种 其他 控制 系统 的 理想 解决 方案。

禁用数字滤波后，该信号插入开关模块可以识别窄至 <150 ns 的脉冲宽度。NI PXI-2510 采用 非 闭锁 机 电 继电器， 驱动 时间 为 1 ms（典型值），机械 继电器 预期 寿命 为 1×108 次。PXI-2510继电器的预期继电器寿命在30 V、1 A和30 V、2 A下为5×105次，在30 V、2 A时为1×105次。该开关模块的前面板是 160 DIN 41612 公头，可提供 160 个位置。就其物理特性而言，PXI-2510是一款3U、单插槽PXI模块，重量约为12.6盎司，尺寸为18.8厘米×2.0厘米×13.0厘米。在 5 V 电压下工作时，该开关模块消耗 6.6 W 的功率。

PXI-2510 PXI信号插入开关模块

【英文介绍】

National Instruments PXI-2510 The PXI signal is inserted into the switch module

The National Instruments PXI-2510 (Part number: 778572-10) is A 2 A, 68-channel PXI signal inserted into the switch module. The Fault insertion Unit (FIU) is the ideal solution for electronic reliability testing and hardware-in-the-loop (HIL) applications. The NI PXI-2510 is equipped with a set of feedthrough channels. With these feed through channels, users can short circuit or open one or more failed buses. The architecture can also be used to simulate interrupted or open connections, as well as battery voltage short circuits, pin to pin short circuits, and ground short circuits. When the NI PXI-2510 is controlled via LabVIEW Real-Time modules, it is the ideal solution for verifying FADEC, engine control units (ECUs) and a variety of other control systems.

With digital filtering disabled, the signal can be inserted into the switch module to recognize pulse widths as narrow as <150 ns. The NI PXI-2510 uses a non-latching electrical relay with a drive time of 1 ms (typical value) and a mechanical relay life expectancy of 1×108 times. The expected relay life of the PXI-2510 relay is 5×105 cycles at 30 V, 1 A and 30 V, 2 A, and 1×105 cycles at 30 V, 2 A. The front panel of the switch module is 160 DIN 41612 male head and can provide 160 positions. In terms of its physical characteristics, the PXI-2510 is a 3U, single-slot PXI module that weighs approximately 12.6 ounces and measures 18.8 cm x 2.0 cm x 13.0 cm. When operating at 5 V, the switch module consumes 6.6 W of power.

PXI-2510 PXI信号插入开关模块

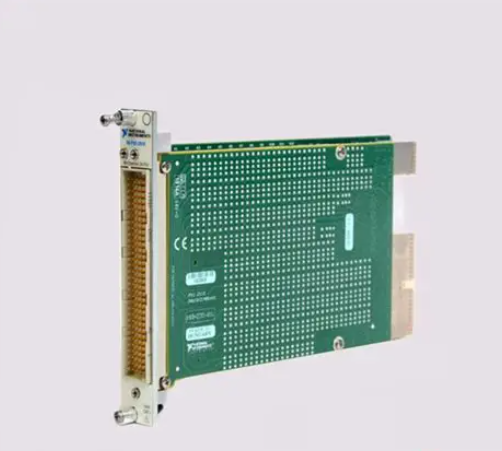

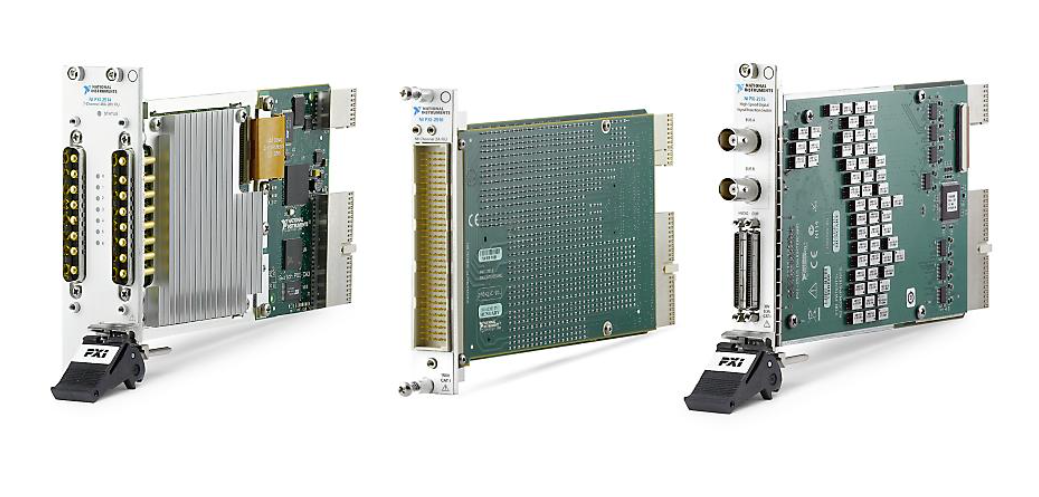

【其他型号推荐】
