PXIe-4112  PXI 可编程 电源 具有标准输出断开功能

【产品详情】

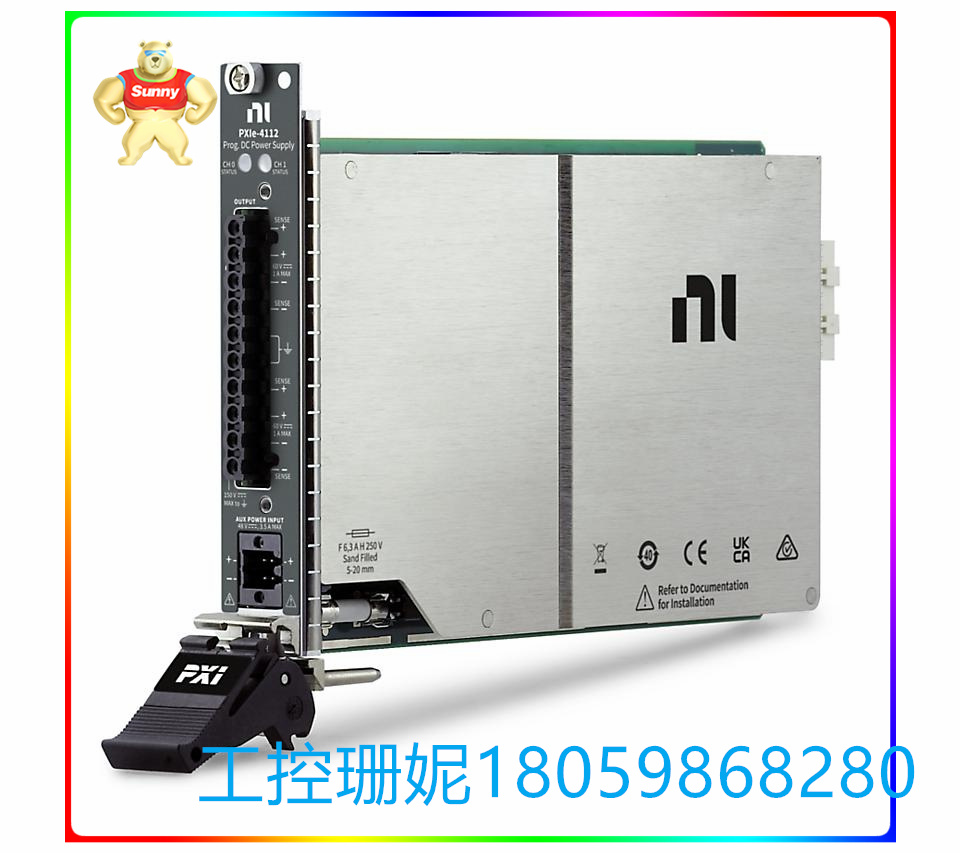

National Instruments PXIe-411 2 PXI 可编程 电源

National Instruments PXIe-4112 （部件号： 782857-01， 782956-01） 是一款 带 隔离 输出 的 2 通道 60 V， 1 A PXI 可编程 电源。NI PXIe-4112 无需 在 给定 的 测试 机 架 中 混合 使用 多种 仪器 外形， 可 帮助 设计 自动 化 测试 系统， 从而 实现 了 多种 应用 的 自动 化 测试 系统， 如 航空、 国防、 汽车 和 元 件 测试。部件号 782956-01 描述了 不 带 辅助 电源 的 PXIe-4112。

该型号具有标准输出断开功能，可在不使用时与被测设备 （DUT） 隔离，并具有远程检测功能，可校正系统接线中的损耗。PXIe 4112 为 特性 分析、 设计 验证 和 制造 测试 等 应用 提供 可 编 程 直流 电源。

该 设备 运行 NI DCPower 驱动 软件， 该 软件 兼容 LabVIEW、 LabWindows/ CVI 或 Microsoft Visual C/ C++ 等 软件包 / 应用 开发 环境 （ADE）。可以使用Measurement & Automation Explorer （MAX）工具配置设备硬件。PXIe 4112 的 预 热 时间 建议 为 30 分钟， 应 至少 每 2 年 校准 一次。 NI PXIe 4112 可 编 备 电源 的 直流 电压 范围 为 60 V，

最小 可 编 程 电压 电平 / 限制 为 0.1 V。直流电流范围为 1 A，最小可编程电流水平为 0.01 A。输出功率为每通道 60 W，因此总输出功率为 120 W。此外，该器件的模拟输出电压范围为 0V 至 60V。对于辅助电源输入线性调整率，电压为1 mV，电流为0.2 mA。PXIe-4112 的 远程 检测 具有 最大 输出 引线 压降 高达 1 V 的 每 引线 压降 和 最大 检测 引线 电阻 高达 1 Ω 引线。该设备重 15.6 盎司，尺寸为 8.5 x 0.8 x 5.1 英寸。在物理维度上。PXIe-4112 的 推荐 工作 温度 范围 为 0 °C 至 55 °C， 存储 温度 范围 为 40 °C 至 70 °C。

PXIe-4112  PXI 可编程 电源 具有标准输出断开功能

【英文介绍】

National Instruments PXIe-411 2 PXI programmable power supply

The National Instruments PXIe-4112 (Part number: 782857-01, 782956-01) is A 2-channel 60 V, 1 A PXI programmable power supply with isolated output. By eliminating the need to mix multiple instrument shapes in a given test frame, the NI PXIe-4112 helps design automated test systems for a variety of applications, such as aerospace, defense, automotive, and component testing. Part number 782956-01 describes the PXIe-4112 without auxiliary power.

This model has a standard output disconnect function to isolate the device under test (DUT) when not in use, and a remote inspection function to correct losses in system wiring. The PXIe 4112 provides programmable DC power for applications such as characteristic analysis, design verification, and manufacturing testing.

The device runs NI DCPower driver software, which is compatible with packages/application development environments (ades) such as LabVIEW, LabWindows/ CVI or Microsoft Visual C/ C++. Device hardware can be configured using the Measurement & Automation Explorer (MAX) tool. The PXIe 4112 has a recommended pre-heating time of 30 minutes and should be calibrated at least every 2 years. The NI PXIe 4112 programmable power supply has a DC voltage range of 60 V,

The minimum programmable voltage level/limit is 0.1V. The DC current range is 1 A and the minimum programmable current level is 0.01 A. The output power is 60 W per channel, so the total output power is 120 W. In addition, the device has an analog output voltage range of 0V to 60V. For the auxiliary power input linear adjustment rate, the voltage is 1 mV and the current is 0.2 mA. The PXIe-4112's remote inspection features a maximum output lead voltage drop of up to 1 V per lead and a maximum detection lead resistance of up to 1 Ω leads. The device weighs 15.6 ounces and measures 8.5 x 0.8 x 5.1 inches. In the physical dimension. The PXIe-4112 has a recommended operating temperature range of 0 °C to 55 °C and a storage temperature range of 40 °C to 70 °C.

PXIe-4112  PXI 可编程 电源 具有标准输出断开功能
