PXI-4461 PXI 声音和振动模块 2 输出通道

【产品详情】

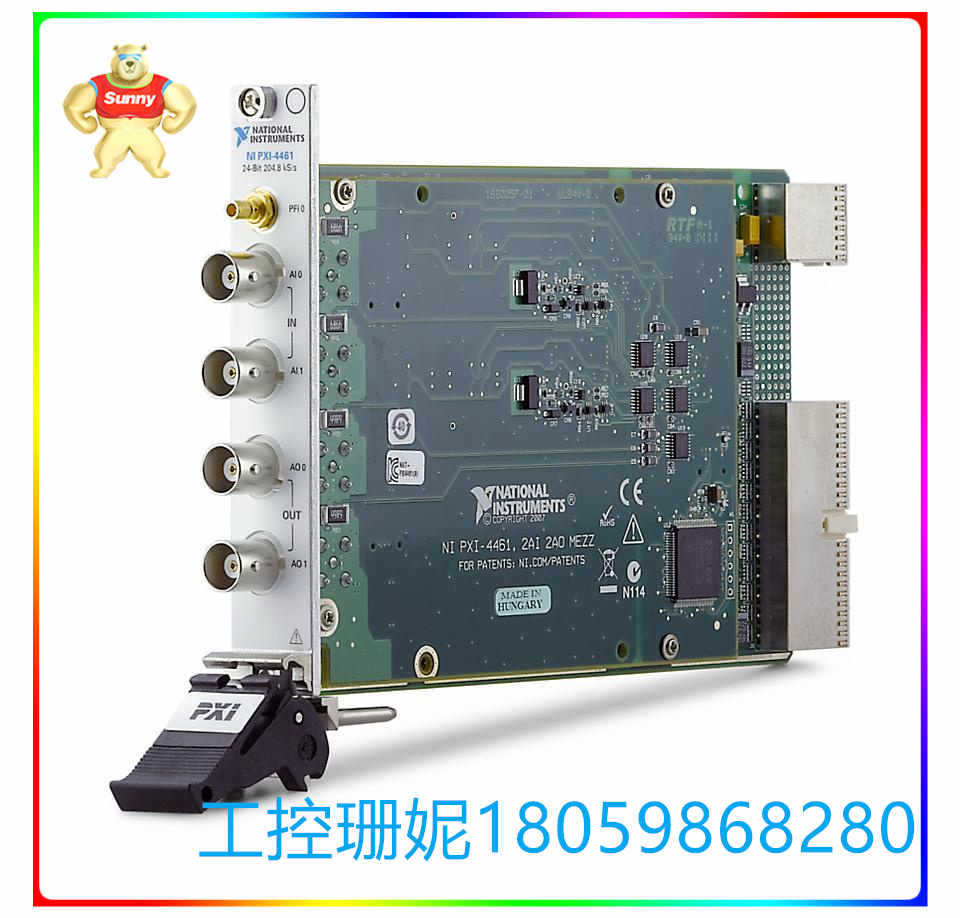

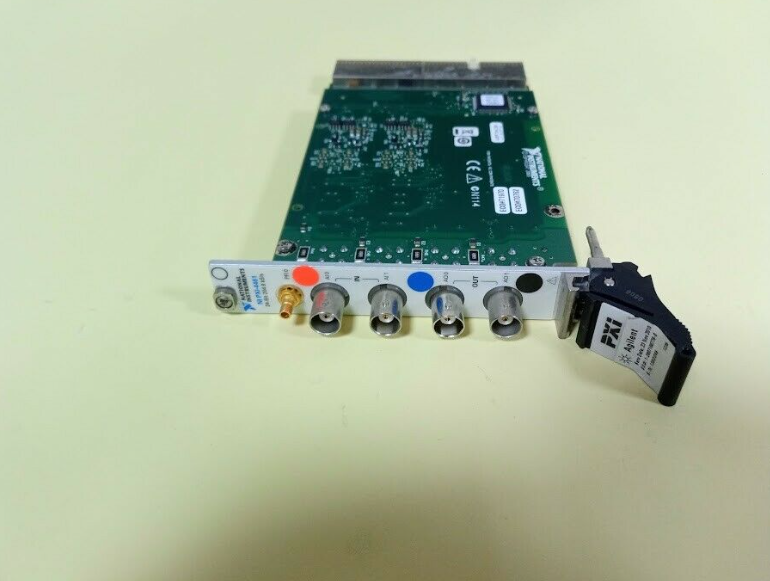

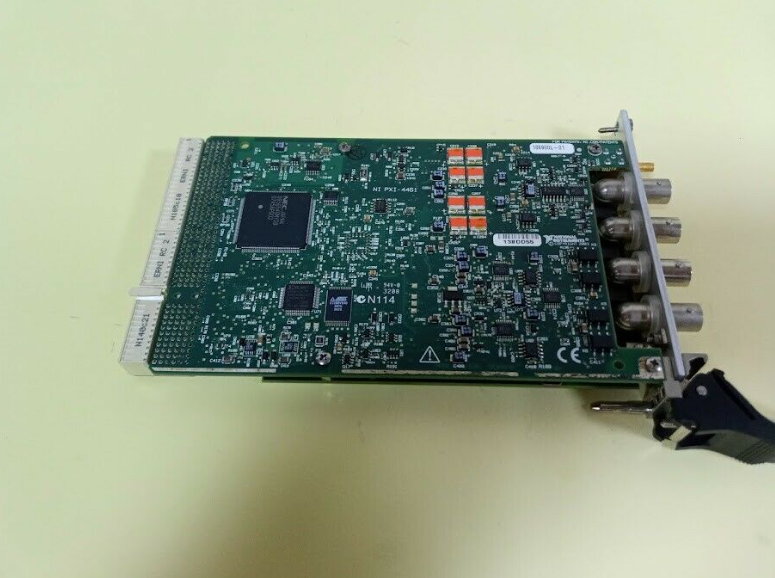

National Instruments PXI-4461 PXI 声音和振动模块

PXI-4461（部件号：779687-01）适用于声音和振动应用。 该模块提供双通道动态信号生成和双通道采集。六种增益设置之一可用于设计输入范围。PXI 4461 集成 了 可 编 程 可 配置 AC/ DC 耦合 和 IEPE 调理。NI PXI-4461 集成 了 用于 对 接收 机、 加速度 计 和 不同 具有 大 动态 范围 的 传感器 进行 精度 估计 的 设备 和 编 程。该模块的常见应用包括音频测试、汽车噪声、振动和声振粗糙度 （NVH） 以及机器状态监测。

PXI 4461 NI 模 块 支持 AI 的 两种 端 子 排列： 差分 和 伪 差分。术语伪差分是指外部 BNC 外壳和机箱框架之间存在 50 Ω电阻的方式。该模块上的模拟输入通道还具有数字滤波器，可防止混叠发生。用户 可以 将 NI NI PXI-4461 输入 通道 安排 在 每 个 通道 的前提下。因此，用户可以将一个通道配置为差分模式，将另一个通道配置为伪差分模式。然后，用户可以根据信号源或被测设备 （DUT） 的参考方式来安排通道。

NI PXI 4461 PXI 声音 和 振动 模 块 的 采集 时钟 可 与 用户 系统 中 的 其他 设备 同步， 以 用于 混合 信号 应用。数字和模拟触发是该模块提供的功能。模拟输入通道具有 24 位分辨率模数转换器，可同时以软件可编程速率进行采样，适用于常规音频应用。例如，其中一种速率是 44.1 kS/s，用于 CD 播放器。另一个例子是 48.0 kS/s，这是数字录音机和其他类型的数字音频设备中使用的速率。PXI-4461的其他数据表和用户手册可在“手册和PDF”选项卡下找到。

PXI-4461 PXI 声音和振动模块 2 输出通道

【英文介绍】

National Instruments PXI-4461 PXI Sound and vibration module

The PXI-4461 (Part number: 779687-01) is designed for sound and vibration applications. This module provides dual channel dynamic signal generation and dual channel acquisition. One of six gain Settings can be used to design the input range. The PXI 4461 integrates programmable and configurable AC/ DC coupling and IEPE conditioning. The NI PXI-4461 integrates equipment and programming for accuracy estimation of receivers, accelerometers, and different sensors with large dynamic ranges. Common applications of the module include audio testing, automotive noise, vibration and sound roughness (NVH), and machine condition monitoring.

The PXI 4461 NI module supports two terminal permutations of AI: differential and pseudo-differential. The term pseudo-differential refers to the way in which there is a 50 Ω resistance between the external BNC housing and the case frame. The analog input channel on the module also has a digital filter to prevent aliasing from occurring. The user can arrange the NI NI PXI-4461 input channels in each channel. Thus, the user can configure one channel to be in differential mode and the other to be in pseudo-differential mode. The user can then arrange the channel according to the reference mode of the signal source or the device under test (DUT).

The NI PXI 4461 PXI sound and vibration module acquisition clock can be synchronized with other devices in the user's system for mixed-signal applications. Digital and analog triggering are the functions provided by this module. The analog input channel features a 24-bit resolution analog-to-digital converter that simultaneously samples at a software-programmable rate for conventional audio applications. For example, one of these rates is 44.1 kS/s, which is used for CD players. Another example is 48.0 kS/s, which is the rate used in digital recorders and other types of digital audio devices. Additional data sheets and user manuals for the PXI-4461 can be found under the "Manuals and PDF" TAB.

PXI-4461 PXI 声音和振动模块 2 输出通道
