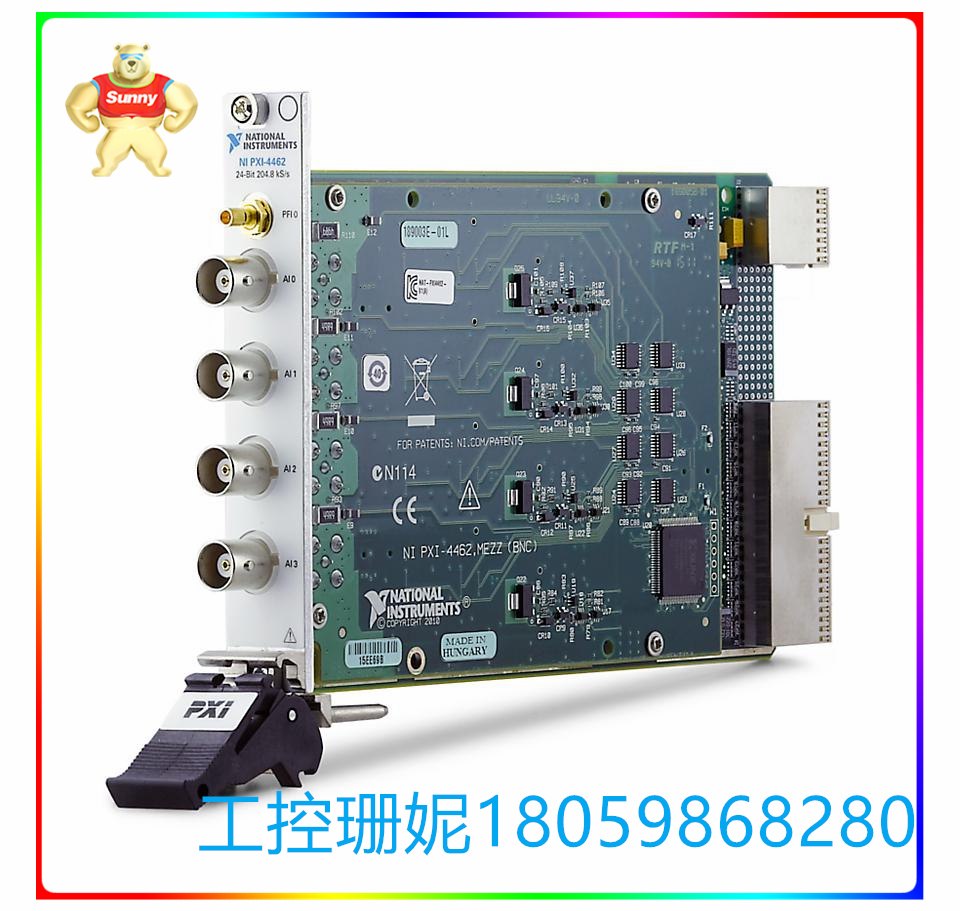

PXI-4462 PXI 声音和振动模块 动态信号分析仪

【产品详情】

特征：

6 种增益设置，输入范围为 ±316mV 至 ±42.4V

4 个同步采样模拟输入，速率高达 204.8 kS/s

软件可配置的AC/DC耦合和IEPE调节

可变抗混叠滤波器

支持 IEEE 1451.4 Class 1 Smart （TEDS）

24位分辨率ADC，动态范围为118 dB

NI PXI-4462 是 一 款 专门 为 声音 和 振动 应用 设计 的 高精度 数据 采集 模 块。该模块包括使用麦克风、加速度计和其他具有非常大动态范围的传感器进行精确测量所需的硬件和软件。常见应用包括音频测试;汽车噪声、振动和声振粗糙度 （NVH）;和机器状态监测。

PXI-4462（部件号：779688-01、779131-01）PXI声音和振动模块是由NI制造的动态信号采集或DSA设备。 PXI-4462 是 各种 应用 的 理想 之选， 如 环境 噪声 测试、 旋转 机械 评估、 音频 评估、 振动 分析、 机器 状态 监测、 声学 测量、 噪声、 振动 和 声 振 粗糙 度 测量 等。该声音和振动模块具有 24 位分辨率和每秒 204.8 kS 的采样率，能够同时进行采样和同步，以及高性能的噪声、失真和动态范围。 PXI-4462 上 的 更多 有用 功能 包括 四 通道 动态 信号 采集 和 六 个 增益 设置 来 配置 输入 范围。该 设备 的 高 通 滤 波 截止 频率 为 3.4 Hz。

NI PXI-4462 模 块 可 处理 两种 模拟 输入 端子 配置 ， 即 差分 和 伪 差分。如果信号源悬空，则伪差分配置是最佳的。但是，如果信号源接地或以地为参考，则可以使用差分或伪差分配置。声音和振动模块上电后，会自动配置为差分模式。

在 PXI-4462 声音 和 振动 模 块 上， 0 dB 增益 范围 的 模拟 过载 点 在 10.7 Vpk 左右， 这是 前端 电路 开始 饱和 时 的 电压。此外，该器件还具有数字过载检测功能，该功能在模块修复增益和失调误差之前发生。由于PXI-4662在校正增益和失调误差之前会发现过载，因此它也会在ADC滤波器中捕获溢出设置。

NI- DAQmx 驱动 软件 是 运行 PXI-4462 设备 的 主要 软件， 应 在 安装 设备 （PXI-4462） 之前 安装 （驱动 软件）。该设备与LabVIEW、LabWindows/CVI、Microsoft Visual C++、Microsoft Visual Basic、Borland C++和Microsoft .NET等软件包/应用程序开发环境（ADE）兼容。该设备可以使用Measurement & Automation Explorer （MAX）工具进行配置。PXI-4462的其他规格可在数据表和手册的“手册和PDF”选项卡

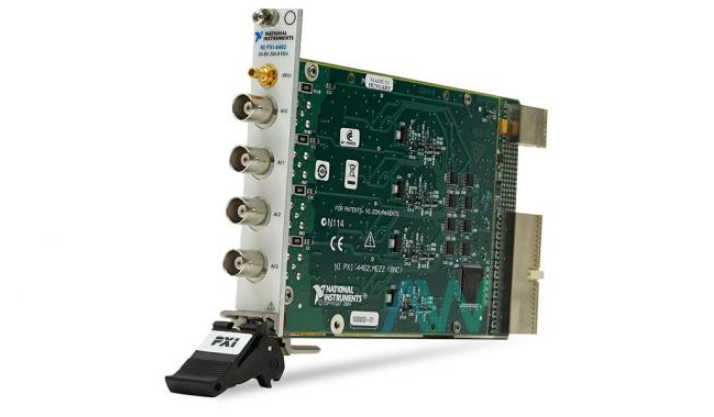

PXI-4462 PXI 声音和振动模块 动态信号分析仪

【英文介绍】

Features:

6 gain Settings with input ranges from ±316mV to ±42.4V

4 synchronous sampling analog inputs at speeds up to 204.8 kS/s

Software configurable for AC/DC coupling and IEPE regulation

Variable anti-aliasing filter

Support IEEE 1451.4 Class 1 Smart (TEDS)

24-bit resolution ADC with a dynamic range of 118 dB

The NI PXI-4462 is a high precision data acquisition module specifically designed for sound and vibration applications. The module includes the hardware and software needed for accurate measurements using microphones, accelerometers, and other sensors with very large dynamic ranges. Common applications include audio testing; Vehicle noise, vibration and sound roughness (NVH); And machine condition monitoring.

Pxi-4462 (Part number: 779688-01, 779131-01) The PXI Sound and Vibration module is a dynamic signal acquisition or DSA device manufactured by NI. The PXI-4462 is ideal for a variety of applications such as environmental noise testing, rotating machinery evaluation, audio evaluation, vibration analysis, machine condition monitoring, acoustic measurement, noise, vibration and acoustic roughness measurement. With a 24-bit resolution and a sample rate of 204.8 kS per second, the sound and vibration module enables simultaneous sampling and synchronization, as well as high-performance noise, distortion and dynamic range. More useful features on the PXI-4462 include four-channel dynamic signal acquisition and six gain Settings to configure the input range. The device has a high pass filter cut-off frequency of 3.4 Hz.

The NI PXI-4462 module can handle two analog input terminal configurations, differential and pseudo-differential. If the signal source is suspended, the pseudo-differential configuration is optimal. However, if the signal source is grounded or ground-based, differential or pseudo-differential configurations can be used. After the sound and vibration modules are powered on, they are automatically configured in differential mode.

On the PXI-4462 sound and vibration module, the analog overload point in the 0 dB gain range is around 10.7 Vpk, which is the voltage at which the front-end circuit begins to saturate. In addition, the device has a digital overload detection function, which occurs before the module fixes the gain and offset errors. Since the PXI-4662 detects overloads before correcting for gain and offset errors, it also captures overflow Settings in the ADC filter.

The NI-DAQmx driver software is the main software to run the PXI-4462 device and should be installed before installing the device (PXI-4462). The device is compatible with package/application development environments (ades) such as LabVIEW, LabWindows/CVI, Microsoft Visual C++, Microsoft Visual Basic, Borland C++, and Microsoft.NET. The device can be configured using the Measurement & Automation Explorer (MAX) tool. Additional specifications for the PXI-4462 are available in the "Manuals and PDF" TAB of data sheets and manuals
