PXI-6527  隔离 式 数字 I/ O

【产品详情】

特征：

48 位隔离式数字 I/O

24 个光隔离输入

24 个数字开关输出

输入范围 0 至 28 VDC

开关电流高达 120mA

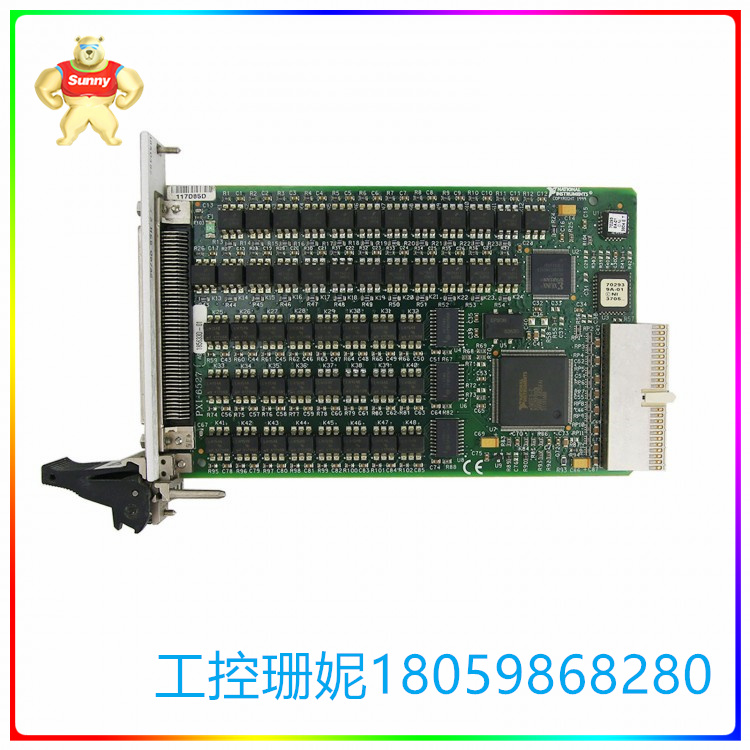

NI PXI-6527 是 一 款 48 位 并行 隔离 式 数字 I/ O 接口 模 块。它有 24 个数字输入和 24 个数字开关输出，完全无跳线。该器件可以检测高达 28 VDC 的数字电平和高达 120 mA 的开关电流。

PXI-6527s 通道 间 隔离 输入 和 输出 可 降低 噪声， 保护 系统， 并 断开 接 地 环路。

NI PXI-6527 （部件号： 777802-01） 是 一 款 48 位 隔离 式 数字 I/ O 模 块。该模块提供 24 个固态继电器数字输出和 24 个光隔离数字输入。使用此型号，用户可以切换高达 120 mA 的电流，并检测高达 28 VDC 的数字电平。PXI-6527 可在 Windows 2000/NT/XP 上运行，并完全兼容多种软件程序，包括 LabVIEW、Lab Windows/CVI 和 Measurement Studio 等。该器件是一个并行 DIO 接口，具有通道间隔离 I/O，可降低噪声、保护用户系统并断开接地环路。

NI PXI-6527 倾向于 读取 TTL 电 平 和 非 TTL 电 平 的 外部 逻辑 条件。其 24 个输入通道中的每一个都有几个差分隔离端子，用于信号及其基准。5 V 时，其输入电流最大值为 1.5mA（每通道），24 V 时最大输入电流为 8 mA（每通道）。PXI-6527 两个 端 子 之间 的 2 VDC 至 28 VDC 内 的 电位 差 为 逻辑 高 电平。另一方面，该模块考虑 0 V 至 1 V 之间的逻辑低电平。该模块的输入提供与 PC 和通道之间的 60 VDC 隔离。

该数字I/O模块可以针对一个或多个用户选择的输入线路变化生成消息，从高到低，从低到高，或两者兼而有之。一旦 获 悉 了 状态 变化， NI- DAQ 就 可以 读取 其他 输入 线 的 状态， 执行 其他 用户 编 程 操作， 或 设置 输出。NI PXI-6527 上 的 24 个 固 态 继电器 输出 可 将 外部 设备 与 需要 控制 数字 逻辑 电平 的 设备 切换 到 TTL 以及 非 TTL 电 平 和 高 输入 电流。该设备配有一个 100 针键控母电缆连接器。在 +5 VDC 时，其最大功率要求为 500 mA。NI 设备 的 尺寸 为 6.3 x 3.9 英寸。在物理维度上。它具有 0 至 50 °C 的推荐工作温度范围，以及 -20 至 70 °C 的存储温度范围.

PXI-6527  隔离 式 数字 I/ O

【英文介绍】

Features:

48-bit isolated digital I/O

24 optical isolated inputs

24 digital switch outputs

Input range 0 to 28 VDC

Switching current up to 120mA

The NI PXI-6527 is a 48-bit parallel isolated digital I/ O interface module. It has 24 digital inputs and 24 digital switch outputs and is completely jumper free. The device can detect digital levels up to 28 VDC and switching currents up to 120 mA.

The PXI-6527s isolates inputs and outputs between channels to reduce noise, protect the system, and disconnect ground loops.

The NI PXI-6527 (Part number: 777802-01) is a 48-bit isolated digital I/ O module. The module offers 24 solid-state relay digital outputs and 24 optically isolated digital inputs. With this model, users can switch currents up to 120 mA and detect digital levels up to 28 VDC. The PXI-6527 runs on Windows 2000/NT/XP and is fully compatible with a wide range of software programs, including LabVIEW, Lab Windows/CVI, and Measurement Studio. The device is a parallel DIO interface with interchannel isolated I/O to reduce noise, protect user systems, and disconnect ground loops.

The NI PXI-6527 tends to read external logic conditions for both TTL and non-TTL power levels. Each of its 24 input channels has several differential isolation terminals for the signal and its reference. The maximum input current is 1.5mA (per channel) at 5 V and 8 mA (per channel) at 24 V. The potential difference between the two terminals of the PXI-6527 within 2 VDC to 28 VDC is a logical high level. On the other hand, the module considers low logic levels between 0 V and 1 V. The module's input provides 60 VDC isolation between the PC and the channel.

The digital I/O module can generate messages for one or more user-selected input line changes, from high to low, low to high, or both. Once the state change is known, NI-DAQ can read the state of other input lines, perform other user programming operations, or set the output. The 24 solid-state relay outputs on the NI PXI-6527 switch external devices and devices that need to control digital logic levels to TTL as well as non-TTL level and high input currents. The unit is equipped with a 100-pin keyed female cable connector. At +5 VDC, its maximum power requirement is 500 mA. The NI device measures 6.3 x 3.9 inches. In the physical dimension. It has a recommended operating temperature range of 0 to 50 °C, and a storage temperature range of -20 to 70 °C.

PXI-6527  隔离 式 数字 I/ O
