PXI-1031 PXI机箱 具有改进的冷却极限

【产品详情】

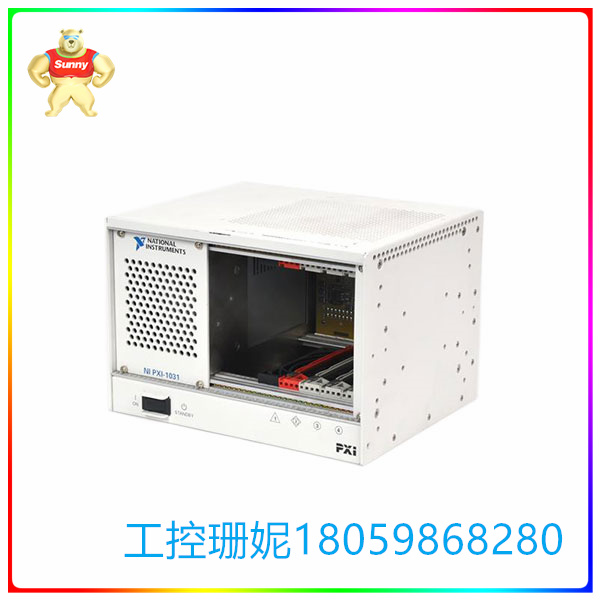

National Instruments PXI-1031 机箱

NI PXI-1031 机 箱 （部件号： 778932-01， 190871M-01L） 非常适合 需要 PXI 机 箱 的 专家 和 研究 人员， 该 机 箱 可 降低 办公室、 实验室 和 教育 环境 的 噪声 排放。PXI 1031 兼容 3U PXI 和 CompactPCI 模 块。该模块包括升级的冷却功能，具有自动/高温控制风扇速度。

NI PXI 1031 4 插槽 PXI 机 箱 的 噪声 发射 低至 35 dBA。所有 4 个 插槽 都 配备 了 8 条 PXI 触发 线。PXI 1031 机 箱 具有 改进 的 冷却 极限 （ 槽 槽 冷却 能力 为 25 W）、 300 W 通用 交流 控制 电源 和 经过 HALT 测试 的 机 箱 设计， 可 满足 当前 高性能 PXI 应用 的 冷却 和 电源 需求。机箱顶部、底座、前部、后部以及左右两侧的开口可促进电源和模块冷却。空气通过机箱底部的风扇入口进入，用于模块冷却。为了提高模块冷却性能，用户可以在未使用的开口中引入填充板（单独购买）。然后，用户可以使用安装螺钉固定它们。用户还可以购买提手，使机箱易于运输，或购买用于 19 英寸仪器柜的机架安装套件。该 设备 具有 P1 DC 输入 连接器， 其 系统 可 使用 Measurement and Automation Explorer （MAX） 工具 进行 配置 ， 该 工具 包含在 设备 套件 随 附 的 NI 驱动 CD 中。

PXI-1031 NI 机 箱 由 一个 三 位 插 口 组成， 该 插 口 将 线 组 接 线 线 与 机 箱 接 地 线 关联。为限制电击危险，请确保用于控制悬架的电源插头具有适当的接地安全接地。对于直流供电应用，或者如果用户的电源插头没有合适的接地关联，则用户应将前提安全接地连接到位于背板上的机箱接地螺钉。该设备的重量为 11 磅，尺寸为：6.97 x 10.12 x 8.38 英寸。

PXI-1031 PXI机箱 具有改进的冷却极限

【英文介绍】

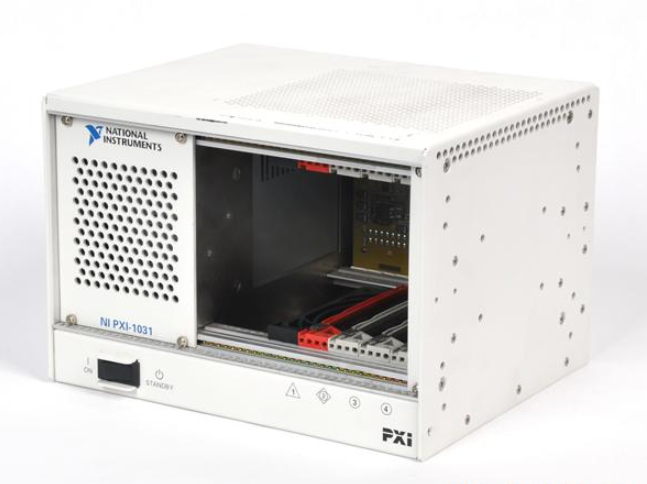

National Instruments PXI-1031 chassis

The NI PXI-1031 box (Part number: 778932-01, 190871M-01L) is ideal for experts and researchers who need a PXI box to reduce noise emissions in office, laboratory and educational environments. The PXI 1031 is compatible with 3U PXI and CompactPCI modules. The module includes an upgraded cooling function with automatic/high temperature control of fan speed.

The NI PXI 1031 4-slot PXI box has noise emission as low as 35 dBA. All 4 slots are equipped with 8 PXI trigger wires. The PXI 1031 chassis features an improved cooling limit (25 W slot cooling capacity), 300 W universal AC control power supply, and a HALt-tested chassis design. Meets the cooling and power requirements of today's high-performance PXI applications. Openings at the top, base, front, rear, and left and right sides of the chassis facilitate power and module cooling. Air enters through a fan inlet at the bottom of the chassis for module cooling. To improve module cooling performance, the user can introduce filling plates (purchased separately) into unused openings. The user can then secure them using mounting screws. Users can also purchase a handle to make the case easy to transport, or a rack mounting kit for a 19-inch instrument cabinet. The device has P1 DC input connectors and its system can be configured using the Measurement and Automation Explorer (MAX) tool, which is included in the NI drive CD that comes with the device kit.

The PXI-1031 NI chassis consists of a three-position socket that associates the wiring group connector with the chassis grounding cable. To limit the danger of electric shock, ensure that the power plug used to control the suspension is properly grounded for safety. For DC power supply applications, or if the user's power plug does not have a suitable ground connection, the user should connect the prerequisite safety ground to the chassis ground screw located on the backplane. The device weighs 11 pounds and measures 6.97 x 10.12 x 8.38 inches.
