PXIe-8301 远程控制模块 可让用户创建同步的数据连接PXI 框架

【产品详情】

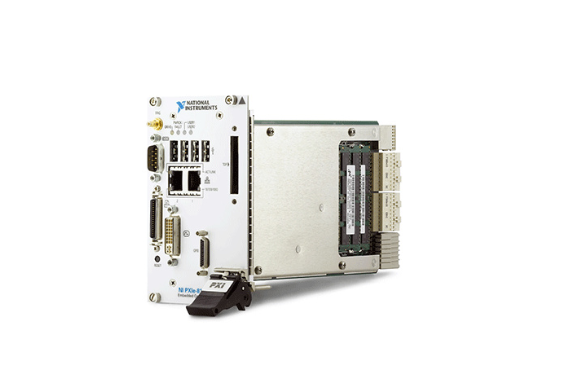

National Instruments PXIe-8301 PXI 远程控制模块

Thunderbolt™ 3， PXI 远程 控制 模 块， PXIe-8301 （部件号： 785679-01） 可通过 Thunderbolt ™ 3 关联 对 PXI Express 机 箱 进行 笔记本电脑 控制。NI PXIe-8301 采用 Gen 3 x4 PCI Express 连接， 允许 机 箱 和 笔记本电脑 之间 通过 Thunderbolt 3 USB Type-C 链路 实现 高达 2.3 GB/ s 的 吞吐量。额外的 Thunderbolt 3 端口可连接额外的 Thunderbolt 或 USB-C 小工具。

PXIe-8301 远程 控制 模 块 可 与 包含 Thunderbolt 3 端口 且 运行 支持 Thunderbolt 可用性 的 本地 （非 虚拟化） 操作 框架 的 主机 PC 配合 良好。请注意，虽然工作框架可能支持 Thunderbolt 关联，但它可能缺乏对其他 National Instruments 设备和编程的支持。

NI 建议 使用 Thunderbolt 3 链路 将 PXIe 8301 远程 控制 模 块 连接 到 主机 PC 上的 Thunderbolt 3 端口。由于 Thunderbolt 3 与前几代 Thunderbolt 反向兼容，因此可以使用适配器与具有上一代 Thunderbolt 端口的主机 PC 或小工具建立关联。数据吞吐量执行可能会在 Thunderbolt 代际之间转移。该 模 块 可 使用 PXI 平台 服务 软件 运行 ， 并 使用 测量 和 自动化 浏览器 （MAX） 工具 进行 配置 。

用户 可以 以 菊花链 方式 从 由 笔记本电脑 控制 的 PXI Express 机 箱 到 使用 MXI-Express Thunderbolt 项目 的 额外 Thunderbolt 3 兼容 小 工具。该 模型 可 让 用户 创建 同步 的 数据 连接 多 机 箱 PXI 框架， 并 具有 高达 13.7 GB/ s 的 持续 数据 吞吐量， 铜缆 和 光纤 电缆 选项， 以及 无需 编 程 的 软件 透明 链路。

PXIe 8301 重 0.35 磅，尺寸为 4.4 x 6.9 英寸。在物理维度上。它推荐的工作和存储温度范围分别为 0 °C 至 55 °C 和 -40 °C 至 71 °C，非冷凝工作和存储湿度范围分别为 10% 至 90% RH 和 5% 至 95% RH，工作和非工作随机振动分别为 0.3 grms 和 2.4 grms——所有这些都在 5 至 500 Hz 的频率范围内。NI 设备 设计 符合 以下 电气 安全 标准： IEC 61010-1、 EN 61010-1、 UL 61010-1 和 CSA C22.2 No. 61010-1。

PXIe-8301 远程控制模块 可让用户创建同步的数据连接PXI 框架

【英文介绍】

National Instruments PXIe-8301 PXI remote control module

Thunderbolt™ 3, PXI Remote Control Module, PXIe-8301 (Part number: 785679-01) provides laptop control of the PXI Express chassis via Thunderbolt™ 3 association. The NI PXIe-8301 features a Gen 3 x4 PCI Express connection, allowing throughput of up to 2.3GB/s between the case and the laptop via a Thunderbolt 3 USB Type-C link. Additional Thunderbolt 3 ports allow you to connect additional Thunderbolt or USB-C gadgets.

The PXY-8301 remote control module works well with host PCS that contain Thunderbolt 3 ports and run a native (non-virtualized) operating framework that supports Thunderbolt availability. Note that while the working framework may support Thunderbolt associations, it may lack support for other National Instruments devices and programming.

NI recommends connecting the PXIe 8301 remote control module to the Thunderbolt 3 port on the host PC using a Thunderbolt 3 link. Because Thunderbolt 3 is backwardly compatible with previous generations of Thunderbolt, an adapter can be used to associate with a host PC or gadget that has a previous generation of Thunderbolt ports. Data throughput execution may shift between Thunderbolt generations. The module can be run using PXI Platform Services software and configured using the Measurement and Automation Browser (MAX) tool.

Users can Daisy chain from the PXI Express box controlled by the laptop to additional Thunderbolt 3-compatible gadgets using the MXI-Express Thunderbolt project. The model allows users to create synchronous data connectivity with a multi-box PXI framework with up to 13.7 GB/ s continuous data throughput, copper and fiber cable options, and a software transparent link without programming.

The PXIe 8301 weighs 0.35 pounds and measures 4.4 x 6.9 inches. In the physical dimension. Its recommended operating and storage temperature ranges are 0 °C to 55 °C and -40 °C to 71 °C, respectively, and non-condensing operating and storage humidity ranges are 10% to 90% RH and 5% to 95% RH, respectively. Operating and non-operating random vibrations are 0.3 grms and 2.4 grms, respectively - all in the frequency range of 5 to 500 Hz. NI equipment is designed to comply with the following electrical safety standards: IEC 61010-1, EN 61010-1, UL 61010-1 and CSA C22.2 No. 61010-1.

PXIe-8301 远程控制模块 可让用户创建同步的数据连接PXI 框架
