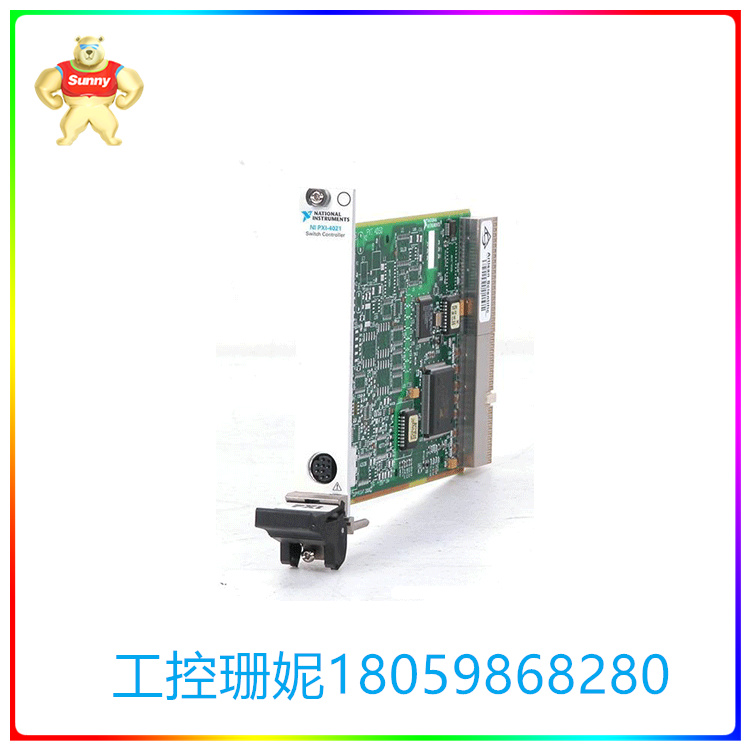

PXI-4021 开关控制器   提供完整功能

【产品详情】

特征：

• 控制SCXI开关模块

• 无需其他软件

• 9 针 AUX 连接器

NI PCI-4021/PXI-4021 开关控制器 提供 对 基于 SCXI 的 开关 系统 的 完全 控制， 无需 额外 软件。当开关模块与第三方仪器一起使用或将信号路由到NI 4060或PXI-4070数字万用表以外的测量设备时，它们是一种理想的低成本控制解决方案。 PCI-4021 / PXI-4021 控制 开关 设备 如 SCXI-1102/B/C、SCXI-1124、SCXI-1127/1128、SCXI-116X 系列和 SCXI 1190/1191。

NI PXI-4021 （部件号： 778277-01） 开关控制器 允许 从 PCI 或 PXI 插槽 控制 基于 SCXI 的 开关 框架。NI PXI-4021 除了 NI 开关 附带 的 NI- SWITCH 控制器 外， 无需 额外 编 程。对于不需要PCI或PXI插槽的完全即插即用解决方案，用户可以考虑使用USB-1359通信适配器对SCXI交换机箱进行USB控制。

每个 NI PXI 和 SCXI 开关 模 块 都 配备 了 NI- SWITCH， 这 是一款 符合 IVI 标准的 驱动 程序， 可 为 所有 开关 模 块 提供 完整 功能。NI Switch Executive 编 程 提供 了 简单 易 用 的 智能 开关 管理 和 可 视 路由 环境， 可 为 帮助 帮助 您 编 排、 编 程 和 监督 更高 通道 数 的 开关 框架。

当 PXI-4021 开关 控制器 与 软件 一起 作为 独立 的 开关 组 进行 布置 时， 用户 可以 控制 模 块 上 任何 继电器 的 环境。此模式可用于自定义应用，其中 16x1 多路复用器组可以合并以形成其他多路复用器尺寸或自主工作。

PXI-4021 可 通过 利用 扫描 来 提高 自动 化 测试 应用 的 吞吐量。过滤功能通过下载多达 32,000 个连接到交换机模块的列表，并使用事件（触发器）循环浏览列表，而不会受到主机处理器的干扰，从而提高吞吐量。该型号还包含接线端子，提供螺钉端子、弹簧端子或带状电缆端子，以实现简单的连接。用户 可以 连接 众多 模 块 的 行 和 段 来 扩展 NI 框架 并 解决 高 通道 数 框架 的 问题。

PXI-4021 开关控制器   提供完整功能

【英文介绍】

Features:

Control SCXI switch module

No additional software required

9-pin AUX connector

The NI PCI-4021/PXI-4021 switching controller provides complete control of SCXI-based switching systems with no additional software required. They are an ideal low-cost control solution when switching modules are used with third-party instruments or when routing signals to measuring devices other than NI 4060 or PXI-4070 digital multimeters. The PCI-4021 / PXI-4021 controls switchgear such as SCXI-1102/B/C, SCXI-1124, SCXI-1127/1128, SCXI-116X series, and SCXI 1190/1191.

The NI PXI-4021 (Part number: 778277-01) switching controller allows SCXI-based switching frames to be controlled from PCI or PXI slots. The NI PXI-4021 requires no additional programming except for the Ni-Switch controller that comes with the NI SWITCH. For a fully plug-and-play solution that does not require PCI or PXI slots, users can consider using a USB-1359 communication adapter for USB control of the SCXI switching chassis.

Each NI PXI and SCXI SWITCH module is equipped with NI-Switch, an IVI compliant driver that provides full functionality for all switch modules. NI Switch Executive Programming provides a simple, easy-to-use, intelligent switch management and visual routing environment that helps you schedule, program, and monitor switches for higher channel counts.

When the PXI-4021 switch controller is arranged together with the software as a separate switch group, the user can control the environment of any relay on the module. This mode can be used for custom applications where groups of 16x1 multiplexers can be combined to form other multiplexer sizes or work autonomously.

The PXI-4021 improves the throughput of automated test applications by utilizing scanning. Filtering improves throughput by downloading a list of up to 32,000 connected switch modules and using events (triggers) to loop through the list without interference from the host processor. This model also includes terminal terminals, which are available as screw terminals, spring terminals or strip cable terminals for simple connections. Users can connect rows and segments of numerous modules to extend the NI framework and solve the problem of high channel count frameworks.
