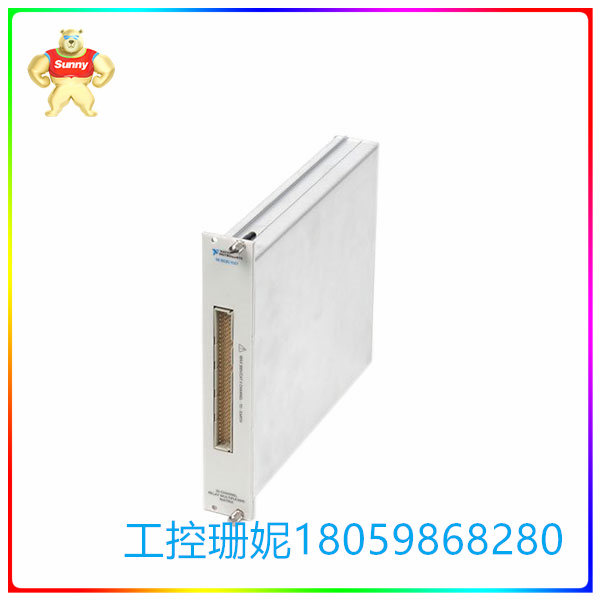

National Instruments SCXI-1378接线端子

NI SCXI-1378（部件号：778731-01和188359B-01）能够配置SCXI-1130高密度矩阵开关模块。 可能的配置包括 4x64（1 线）矩阵或 4x32（2 线）矩阵。用户应记住，4x64 配置仅使用接线盒中的偶数行。该接线端子不需要外部接线，因为它与NI矩阵扩展插头配合使用，从而通过立柱连接实现瞬时行扩展。NI SCXI-1378 是 前 置 安装 端子， 带有 螺丝 端子， 用于 连接 信号 和 触发 输入 和 触发 输出 信号。

NI SCXI 1378 接线端子 提供 了 适用 的 程序 来 扩展 SCXI-1130 的 行 和 / 或 列 ， 使用 两个 或 多个 SCXI-1378 接线端子。例如，可以通过使用矩阵扩展插头来扩展 4x32 矩阵的行。矩阵扩展插件链接列以展开行。首先， 用户 可以 将 两 个 NI SCXI-1378 接线 端子 连接 到 两个 相邻 的 SCXI-1130 矩阵 开关 模 块 的 前 接 端 上。然后，用户应拧紧 SCXI-1378 后面板背面的顶部和底部机箱螺钉，以将其固定到位。最后， 用户 可以 将 矩阵 扩展 插头 连接 到 两 个 NI SCXI 1378 接线端子 的 顶 端 或 底 列 连接器。要使用SCXI-1378接线端子创建8x64 1-wire矩阵，用户可以在两个相邻的NI SCXI-1378接线端子的顶部或底部连接一个矩阵扩展插头。

SCXI-1378 螺丝端子接线端子

【英文介绍】

National Instruments SCXI-1378 wiring terminals

The NI SCXI-1378 (part number: 778731-01 and 188359B-01) can be configured with the SCXI-1130 high-density matrix switch module. Possible configurations include a 4x64 (1-wire) matrix or a 4x32 (2-wire) matrix. Users should remember that the 4x64 configuration uses only even lines in the junction box. The terminal does not require external wiring because it works with an NI matrix expansion plug to enable instantaneous line expansion through the post connection. The NI SCXI-1378 is a front-mounted terminal with screw terminals for connecting signals and triggering input and trigger output signals.

The NI SCXI 1378 terminals provide suitable programs to extend the rows and/or columns of the SCXI-1130, using two or more SCXI-1378 terminals. For example, you can extend the rows of a 4x32 matrix by using a matrix extension plug. The matrix extension plug-in links columns to expand rows. First, the user can connect two NI SCXI-1378 terminals to the front connections of two adjacent SCXI-1130 matrix switch modules. The user should then tighten the top and bottom case screws on the back of the SCXI-1378 rear panel to secure it in place. Finally, the user can connect the matrix extension plug to the top or bottom connectors of the two NI SCXI 1378 terminals. To create an 8x64 1-wire matrix using the SCXI-1378 terminals, the user can connect a matrix extension plug at the top or bottom of two adjacent NI SCXI-1378 terminals.
