SCXI-1303 32通道 等温接线端子

【产品详情】

National Instruments SCXI-1303 等温接线端子

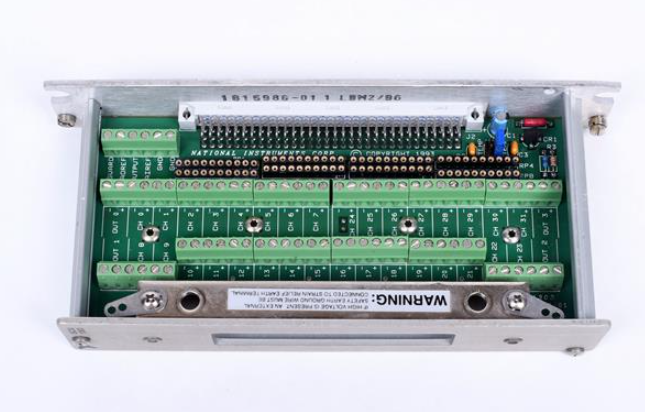

SCXI-1303（部件号：777687-03）32通道接线端子推荐用于以下SCXI模块：SCXI-1100/1102/1102B/1102C。该接线端子推荐用于高精度热电偶温度测量应用。NI SCXI-1303 具有 一个 极其 精确 的 热敏电阻 冷 端 温度 传感器， 以及 一个 等温 铜 层， 可 在 用户 使用 热 电偶 完成 测量 时 减少 螺丝 端子 上 的 温度 梯度。 NI SCXI 1303 具有 热电偶 开路 检测、 信号 接地 参考 和 等温 等 特殊 功能。

该接线端子有 78 个螺丝端子，可轻松确保信号连接。32 对螺丝端子连接到 SCXI 模块的 32 个差分输入。一对端子连接到模块上的机箱接地引脚。此外，三个端子连接到SCXI模块OUTPUT和AOREF引脚，以及SCXIbus GUARD。剩余的终端将保存以备将来使用。

SCXI-1303接线端子的电路可帮助用户感知开路热电偶。为了区分是否有任何热电偶打开，用户可以确定匹配的SCXI模块通道是否饱和。NI SCXI-1303 还 具有 上拉 和 偏置 电阻， 通过 在 开 路 通道 的 输入 端 施加 +5 V 电压 来 使 通道 饱和。结果是饱和到正轨。SCXI 1303 可与 10 Ω 和 10 MΩ 偏置电阻一起使用。10 MΩ 电阻用于 SCXI-1102/B/C 模块，而 10 Ω电阻用于 SCXI-1100 模块。偏置电阻器可由用户轻松更换。该器件配备热敏电阻冷端传感器，在 15 至 35 °C 范围内的精度为 0.5 °C，在 0 至 15 °C 范围内的精度为 0.9 °C，在 35 至 55 °C 范围内的精度为 35 至 55 °C。 它在 0 至 55 °C 范围内具有 1.91 至 0.58 V 的输出电压。 NI设备使用NI-DAQ驱动程序软件运行，该软件与LabVIEW和LabWindows/CVI等软件包兼容。

SCXI-1303 32通道 等温接线端子

【英文介绍】

National Instruments SCXI-1302 straight-through terminal

NI SCXI-1302 (Part number: 777687-02) is a member of the SCXI family manufactured by NI. The SCXI-1302 is a 50-screw front terminal. It is highly recommended to use this model with the SCXI-1180 feedthrough plate. The terminal is installed on the front of the SCXI module. Screw terminals allow for simple signal connections to feed-through plates.

The SCXI-1302 has a number of beneficial features that help make signal connectivity as seamless as possible. The SCXI 1302 features a shielded design to ensure fast and reliable signal connections. The terminals also have rack mount and DIN rail mount options. This model also has a stress relief clamp to ensure the signal line is firmly in place. The National Instruments SCXI 1302 straight-through terminals are connected directly to the sensor at the screw terminal in a fully shielded housing.

To set up the SCXI-1302, several items are required, including: installation guide, wire insulation strippers, wire cutters, long nose pliers, 1/4 inch. And 1/8 of an inch. Flat-head screwdriver, No. 1 and No. 2 Philips screwdrivers, SCXI chassis, and SCXI-1180 Feedthrough plate. The NI SCXI 1302 has a 26-16 AWG maximum field line gauge and DC coupling. The transition frequency is 0.16 Hz 1 pole RC. The DC rejection capability of the terminal is ±50 VDC.

The SCXI-1302 runs with NIDAQmx driver software, which can be programmed using a software package or application development environment (ADE), such as LabVIEW, LabWindows/CVI, ComponentWorks, etc. The device can be configured using the Measurement & Automation Explorer (MAX) tool. NI equipment is designed to comply with the following electrical safety standards: IEC 61010-1, EN 61010-1, UL 61010-1 and CSA 61010-1.
