SCXI-1160 16通道 通用继电器开关模块

【产品详情】

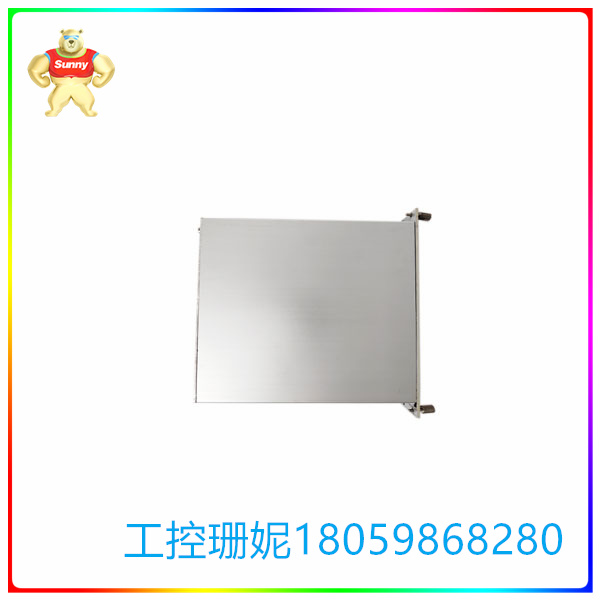

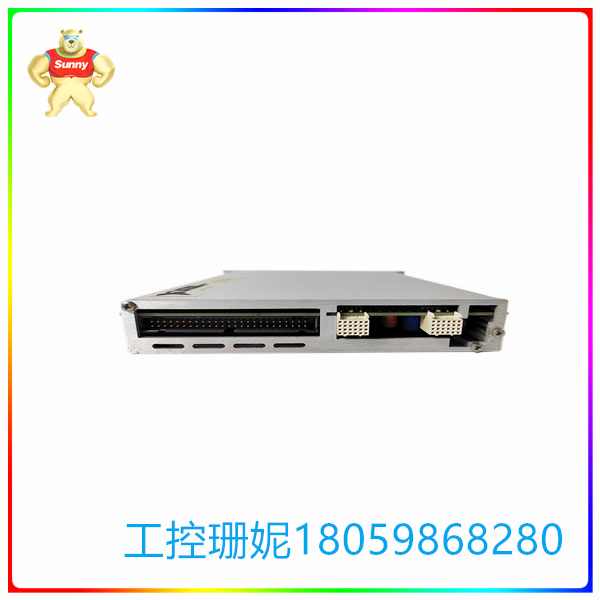

National Instruments SCXI-1160 通用继电器开关模块

NI SCXI-1160 （部件号： 776572-60） 通用 开关 模 块 具有 16 个 独立 的 SPDT C 型 机电 闭锁 继电器， 具有 极低 的 导通 电阻 和 热 偏移。该模块的继电器能够切换、路由和控制中电平信号。SCXI 1160开关模块的最大开关速率为每秒50次操作，并且完全可通过软件编程。该模块的开关容量在 250 VRMS 时为 2 A，在 30 VDC 时为 2 A。NI SCXI-1160 可 与 NI MIO-16 板 卡 一起使用;Lab-NB、Lab-PC、Lab-PC+、Lab-LC 和 PC-LPM-16 板，以及 DIO-24、DIO-32F 和 DIO-96 板。该器件的继电器工作时间为 10 ms，失调电压为 3 μV.

使用 SCXI-1160 模块的一个优点是可以在一个或多个机箱中使用多个模块，从而能够控制和切换数千个信号。当SCXI 1160与SCXI机箱一起使用时，机箱可以在多种类型的应用中用作控制器或交换机，例如工业过程监控、生产测试和实验室测试。该 设备 使用 NI- SWITCH 驱动 软件 运行 ， 该 软件 与 LabVIEW 和 LabWindows/ CVI

等 软件包 兼容。 NI SCXI-1160 继电器开关 模 块 上有 5 个 跳线。首先，跳线 W1 将上拉电阻连接到背面信号连接器上的 SERDATOUT 信号。跳线 W2、W3 和 W4 指定 SCXI-1160 是要链接到 DIO 板还是 MIO 板。如果 SCXI 1160 没有连接到背面信号连接器的任何东西，那么这些跳线的布置就无关紧要了。最后，跳线 W5 在缓冲后将 SCXI 总线 MISO 线传送到背面信号连接器上的 SERDATOUT 信号。当继电器触点上存在高电压时，此继电器开关模块无法访问模拟背板，以保护背板免受故障影响。NI 仪器 的 尺寸： 1.2 x 6.8 x 8.0 in.

SCXI-1160 16通道 通用继电器开关模块

【英文介绍】

National Instruments SCXI-1160 Universal relay switch module

The NI SCXI-1160 (Part number: 776572-60) universal switching module features 16 individual SPDT Type C electromechanical latch-on relays with extremely low on-resistance and thermal offset. The relays in this module can switch, route and control mid-level signals. The SCXI 1160 switch module has a maximum switching rate of 50 operations per second and is fully software-programmable. The switching capacity of this module is 2 A at 250 VRMS and 2 A at 30 VDC. NI SCXI-1160 can be used with NI MIO-16 board card; Lab-NB, Lab-PC, Lab-PC+, Lab-LC, and PC-LPM-16 boards, and DIO-24, DIO-32F, and DIO-96 boards. The device has a relay operating time of 10 ms and offset voltage of 3 μV.

One advantage of using the SCXI-1160 module is that multiple modules can be used in one or more chassis, enabling the ability to control and switch thousands of signals. When used with an SCXI 1160 chassis, the chassis can be used as a controller or switch in many types of applications, such as industrial process monitoring, production testing, and laboratory testing. The device runs using NI-SWITCH driver software, which works with LabVIEW and LabWindows/ CVI

Such software packages are compatible. The NI SCXI-1160 relay switch module has five jumpers. First, the jumper W1 connects the pull-up resistor to the SERDATOUT signal on the back signal connector. Jumpers W2, W3, and W4 specify whether the SCXI-1160 is to be linked to the DIO or MIO board. If the SCXI 1160 didn't have anything attached to the signal connector on the back, the arrangement of these jumpers wouldn't matter. Finally, the jumper W5, after buffering, transmits the SCXI bus MISO wire to the SERDATOUT signal on the back signal connector. When there is a high voltage on the relay contact, this relay switch module cannot access the analog backplane to protect it from failure. NI instrument size: 1.2 x 6.8 x 8.0 in.
