SCX1-1142 低通滤波器输入模块 具有校准硬件

【产品详情】

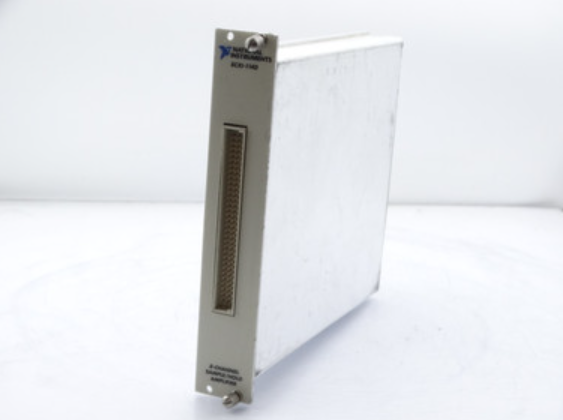

National Instruments SCXI-1142 低通滤波器输入模块

NI SCXI-1142 （部件号： 776572-42） 模 块 适用 于 抗 混叠 应用， 也 可 用于 通用 信号 放大 和 滤波。该模块具有贝塞尔滤波器响应、8 个通道，可与 National Instruments E/M 系列 DAQ 仪器配合使用。多路复用和并行模式是该模块上可用的两种操作模式。

SCXI-1142 上的 8 阶贝塞尔滤波器可保持信号相位完整性，非常适合需要同时采样的应用。过滤器是 SCF 和连续时间过滤器 （CTF） 的组合。SCF技术允许通过软件轻松配置截止频率。虽然，SCF 是采样系统，因此会受到与数字化仪相同的混叠效应的影响。混合设计利用 CTF 预滤波器来阻止 SCF 中的混叠，并利用 CTF 后置滤波器来重新创建采样波形。

SCXI 1142 低通滤波器输入模块具有校准硬件，可消除误差源。软件可编程模拟开关可以使用自动输入归零功能将仪表放大器的输入接地，以便进行失调误差校准。通过使用外部基准电压，用户可以根据其特定的操作环境校准模块。此外，直流补偿电路消除了滤波器的失调误差。这确保了出色的直流精度，无论是否激活了低通滤波。板载EEPROM将校准常数保存在永久存储器中，用户无法更改。NI- DAQ 透明 地 利用 校准 常数 来 调整 增益 误差。

SCX1-1142 低通滤波器输入模块 具有校准硬件

【英文介绍】

National Instruments SCXI-1142 low-pass filter input module

The NI SCXI-1142 (Part number: 776572-42) modules are suitable for anti-aliasing applications and can also be used for general-purpose signal amplification and filtering. The module has a Bessel filter response, eight channels and can be used with National Instruments E/M series DAQ instruments. Multiplexing and parallel mode are the two modes of operation available on this module.

The 8-order Bessel filter on the SCXI-1142 maintains signal phase integrity and is ideal for applications requiring simultaneous sampling. The filter is a combination of SCF and Continuous time Filter (CTF). SCF technology allows for easy configuration of cutoff frequencies through software. Although, SCFS are sampling systems and therefore subject to the same aliasing effects as digitizers. The hybrid design utilizes a CTF pre-filter to prevent aliasing in the SCF and a CTF post-filter to recreate the sampled waveform.

The SCXI 1142 low-pass filter input module has calibration hardware to eliminate sources of error. The software programmable analog switch can ground the input of the instrumentation amplifier using the automatic input zeroing function for offset error calibration. By using an external reference voltage, users can calibrate the module according to their specific operating environment. In addition, the DC compensation circuit eliminates the offset error of the filter. This ensures excellent DC accuracy, whether or not low-pass filtering is activated. The onboard EEPROM stores the calibration constants in permanent memory, which cannot be changed by the user. NI-DAQ transparently uses calibration constants to adjust the gain error.

SCX1-1142 低通滤波器输入模块 具有校准硬件
