SCXI-1120D 8通道电压输入模块  高共模电压的热电偶

【产品详情】

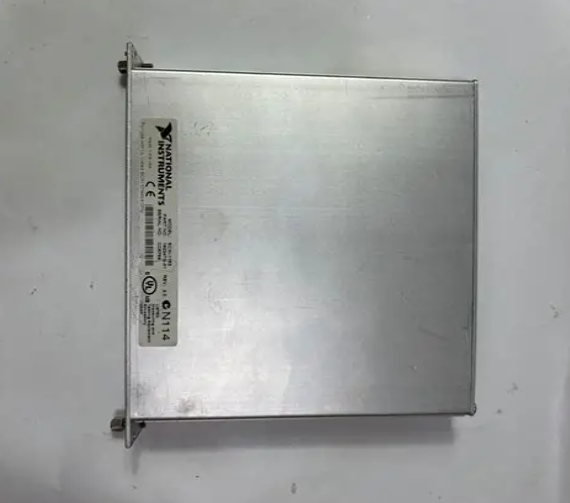

National Instruments SCXI-1120D 电压输入模块

NI SCXI-1120D（部件号：776572-20D）8通道电压输入模块用于对需要20 kHz带宽和高共模电压的热电偶、电流、电压和毫伏源进行经济的信号调理。每个通道都有一个可配置的4.5 kHz或22.5 kHz低通滤波器。该电压输入模块可与NI的MIO、1200系列和Lab PC+设备一起使用，具有完整的功能。SCXI 1120D 还可与 Lab-NB、Lab-LC、Lab-PC 和 PC-LPM-16/PnP 设备配合使用。但是，当模块配置为多路复用输出模式时，这些设备都无法扫描模块。如果SCXI-1120D与屏蔽接线端子一起使用，则添加的螺丝端子可确保将信号轻松连接到模块上。

NI SCXI-1120D 的 另一个 有用 的 方法 是 作为 快速 扫描 信号 调节 器， 用于 生产 测试、 实验 室 测试 和 工业 过程 监测 等 应用。SCXI-1120D上的每个输入通道都具有两个增益级，可由用户配置。第一个增益级提供 1、5、10、50 和 100 的增益。另一方面，第二增益级提供 1、2、5、10 和 20 的增益。此外， NI SCXI-1120D 的 固定 前 级 增益 为 0.5。

对National Instruments SCXI 1120D电压输入模块进行编程时，有几个选项可用。用户可以利用VirtualBench、ComponentWorks、LabWindows/CVI、Measure、NI-DAQ或寄存器级编程。使用 VirtualBench、ComponentWorks、LabWindows/CVI 或 LabVIEW 将 显著 减少 用户 开发 数据 采集 和 控制 应用 程序 所 花费 的 时间。

相关部件号：181695-02、181695J-02、776572-20D

SCXI-1120D 8通道电压输入模块  高共模电压的热电偶

【英文介绍】

National Instruments SCXI-1120D voltage input module

The NI SCXI-1120D (Part number: 776572-20D) 8-channel voltage input module is used for economical signal conditioning of thermocouples, currents, voltages and millivolt sources requiring 20 kHz bandwidth and high common-mode voltage. Each channel has a configurable 4.5 kHz or 22.5kHz low-pass filter. The voltage input module is fully functional and can be used with NI's MIO, 1200 series and Lab PC+ devices. The SCXI 1120D can also be used with Lab-NB, Lab-LC, Lab-PC and PC-LPM-16/PnP devices. However, none of these devices can scan the module when the module is configured in multiplexed output mode. If the SCXI-1120D is used with a shielded terminal, the added screw terminal ensures that the signal is easily connected to the module.

Another useful use of the NI SCXI-1120D is as a fast scan signal regulator for applications such as production testing, laboratory testing, and industrial process monitoring. Each input channel on the SCXI-1120D has two gain stages that can be configured by the user. The first gain stage provides gains of 1, 5, 10, 50 and 100. On the other hand, the second gain stage provides gains of 1, 2, 5, 10, and 20. In addition, the NI SCXI-1120D has a fixed forestage gain of 0.5.

There are several options available when programming the National Instruments SCXI 1120D voltage input module. Users can use VirtualBench, ComponentWorks, LabWindows/CVI, Measure, NI-DAQ, or register-level programming. Using VirtualBench, ComponentWorks, LabWindows/CVI, or LabVIEW will significantly reduce the time users spend developing data acquisition and control applications.

Part number: 181695-02, 181695J-02, 776572-20D
