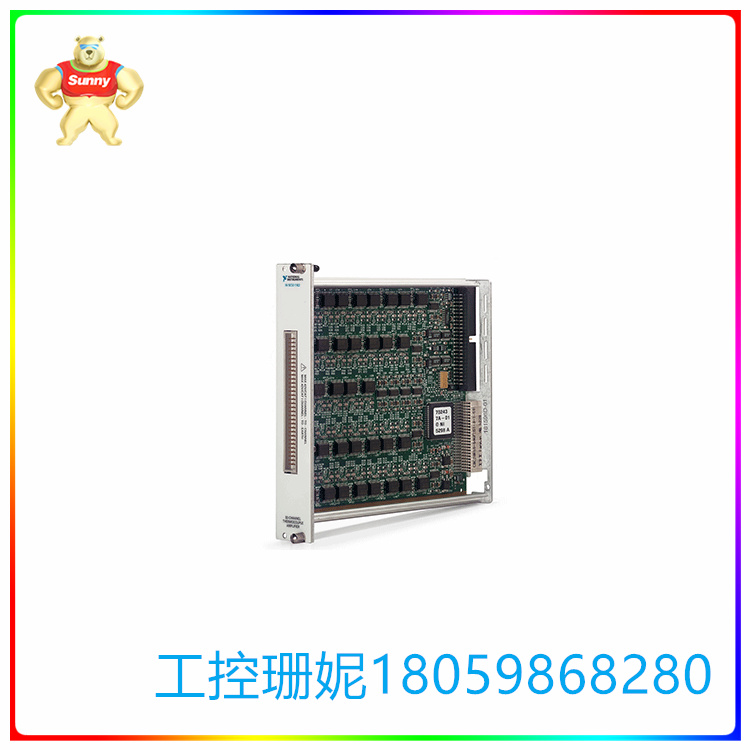

National Instruments SCXI-1102 电压输入模块

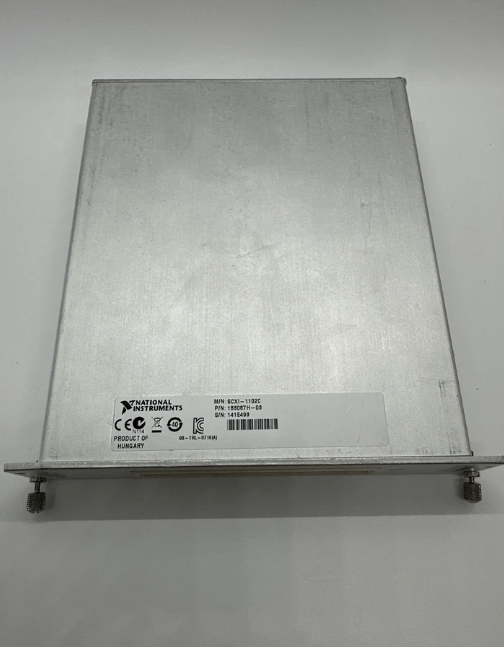

NI SCXI-1102 （部件号： 776572-02， 183087H-01） 是 一 款 32 通道 电压 输入 模 块， 可 完成 冷端 传感器 的 硬件 扫描。该模块每个通道具有 2 Hz 低通滤波。该模块具有高达 ±42 V、2 Hz 带宽和 333 kS/s 最大采样率的过压保护。由于该模块具有 2 Hz 带宽，因此在改变增益后，用户必须等待大约 3 秒才能获得精确的测量结果。SCXI-1102电压输入模块是高精度热电偶测量的理想选择。该模块可以获得毫伏、伏特、0 至 20 mA 和 4 至 0 mA 电流输入信号。当SCXI-1581提供激励时，NI SCXI-1102模块也可以从RTD获取信号。

SCXI 1102 可与 SCXI-1300、SCXI-1303、SCXI-1308、SCXI-1310、TC-2095、TBX-1303 或 TBX-96 接线端子配合使用。建议使用SCXI-1303等温接线端子进行精确的热电偶测量。操作 NI SCIXI 1102 电压 输入 模 块 所需 的 其他 项目 包括： SCXI 机 箱 或 PXI/ SCXI 组合 机 箱、 SCXI-1600 或 E/ M 系列 DAQ 设备、 计算机 （如果 使用 SCXI 机 箱）、 电缆、 电缆 适配器 和 用户 应用 所需 的 传感器。可以使用NI-DAQmx驱动软件和其他应用开发环境（ADE）在设备上开发应用程序，如LabVIEW、LabWindows/CVI或Measurement Studio。

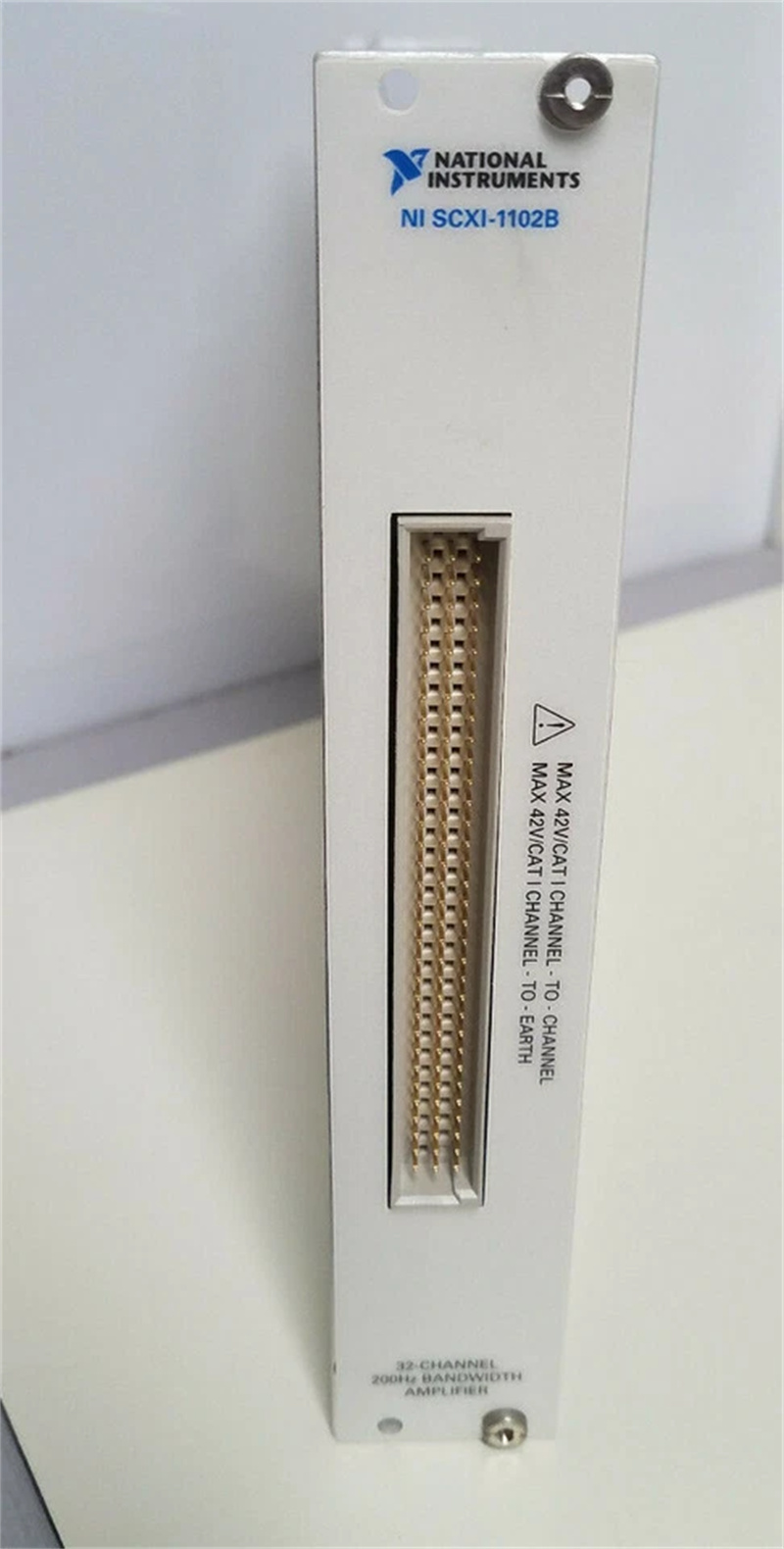

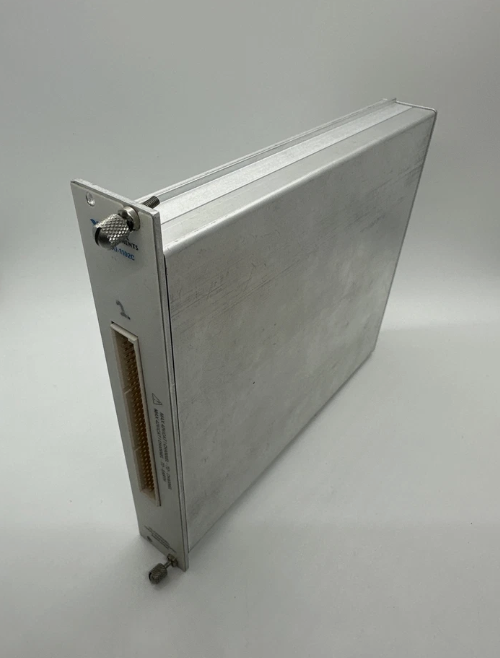

有线模块上的反向信号连接器是DAQ设备与SCXI机箱中的模块之间的接口。CH 0 用于将 32 个通道、CJ 传感器和模拟信号从模块差分复用到链接的 DAQ 设备。如果SCXI-1102模块连接了DAQ设备，则数字线路不可用于通用数字I/O。NI 设备 配备 了 一个 96 针 公 头 DIN C 前 连接器 和 一个 50 针 公 带 线 后 接头。直流耦合器件重 24.6 盎司，尺寸为 1.2 x 6.8 x 8.0 英寸。在物理维度上。

SCX1-1102  32通道电压输入模块

【英文介绍】

National Instruments SCXI-1102 Voltage input module

The NI SCXI-1102 (Part number: 776572-02, 183087H-01) is a 32-channel voltage input module that performs hardware scanning of cold-end sensors. The module has 2 Hz low-pass filtering per channel. The module features overvoltage protection up to ±42 V, 2 Hz bandwidth and a maximum sampling rate of 333 kS/s. Since the module has a 2 Hz bandwidth, users have to wait about 3 seconds after changing the gain to get an accurate measurement. The SCXI-1102 voltage input module is ideal for high-precision thermocouple measurements. The module can obtain millivolts, volts, 0 to 20 mA and 4 to 0 mA current input signals. When the SCXI-1581 provides excitation, the NI SCXI-1102 module can also obtain signals from the RTD.

The SCXI 1102 can be used with the SCXI-1300, SCXI-1303, SCXI-1308, SCXI-1310, TC-2095, TBX-1303, or TBX-96 terminals. The SCXI-1303 isothermal terminal is recommended for accurate thermocouple measurements. Other items required to operate the NI SCIXI 1102 voltage input module include: SCXI chassis or PXI/ SCXI combination chassis, SCXI-1600 or E/ M series DAQ devices, computers (if using SCXI chassis), cables, cable adapters, and sensors required for user applications. Applications can be developed on the device using NI-DAQmx driver software and other application development environments (ades), such as LabVIEW, LabWindows/CVI, or Measurement Studio.

The reverse signal connector on the wired module is the interface between the DAQ device and the module in the SCXI chassis. The CH 0 is used for differential multiplexing of 32 channels, CJ sensors, and analog signals from the module to the linked DAQ device. If the SCXI-1102 module is connected to a DAQ device, the digital line cannot be used for general digital I/O. The NI unit is equipped with a 96-pin male DIN C front connector and a 50-pin male tape line rear connector. The DC coupler weighs 24.6 ounces and measures 1.2 x 6.8 x 8.0 inches. In the physical dimension.
