SCXI-1000 NI  耐用的低噪声SCXI模块机箱

【产品详情】

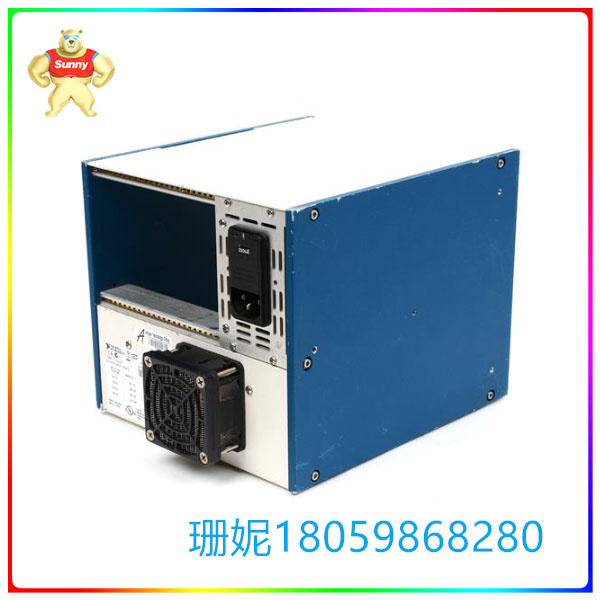

National Instruments SCXI-1000 机箱

NI SCXI 1000（部件号：776570-01、776570-02、776570-03、776570-04、776570-05、776570-06、776570-07、778570-01、778570-04、776570-09、776570-10）是一款耐用的低噪声SCXI模块机箱，用于处理不同模块和SCXI模块之间的所有信号规划、启动和路由。 对于更大的框架或未来的开发，用户最多可以将8个SCXI 1000机箱与一个单独的小工具或多功能I/O模块连接起来，用于多通道应用。SCXI 1000提供七种不同的电源选择，可根据每个国家的电力需求进行调整，并可重新配置以在不同国家/地区使用。SCXI 1000 National Instruments 可在 100、120、220 和 240 VAC 的线路电压下工作。电源通道模块中的电压不倒翁决定了机箱的配置电压。

在多路复用模式下，模拟输入（AI）通道被多路复用到一个模块输出中，因此有线E/M系列DAQ小工具接近模块的多路复用输出和所有其他多路复用模块的输出。在并行模式下，用户需要为每个模块使用不同的 E/M 系列 DAQ 小工具，以将其每个输出通道专门发送到与该模块关联的 E/M 系列 DAQ 小工具的不同 AI 通道。

用户可以将SCXI 1000安排在32个不同的地址之一。因此， 多个 NI SCXI 1000 可以 关联 到 同一 控制 源 （ 插槽 0 前 板 的 5 个 开关 决定 帧 地址）。开关 1 到 5 在设置为 ON 位置时代表值 1、2、4、8 和 16。当它设置为 OFF 位置时，他们的自视值为零。机箱地址是交换机的全部地址。NI 设备 重 10 盎司， 尺寸为 9.8 x 7.7 x 7.0 英寸。在物理维度上。它每插槽耗散功率为 7 W，推荐工作温度范围为 0 至 50 °C，存储温度范围为 –20 至 70 °C。SCXI-1000 已停产状态已由 National Instruments 宣布，但机箱仍可供 Apex Waves 购买和维修。

相关部件号：181430-01、181430J-01、181445-01、181445-31、181445F-01、181445H-01、181445K-01、181445L-01、181445M-01、181445M-31、192500A-01、776570-01、776570-02、776570-03、776570-04、776570-05、776570-06、776570-07、776570-09、776570-10、778570-01、778570-04

SCXI-1000 NI  耐用的低噪声SCXI模块机箱

【英文介绍】

National Instruments SCXI-1000 chassis

NI SCXI 1000 (Part number: 776570-01, 776570-02, 776570-03, 776570-04, 776570-05, 776570-06, 778570-01, 778570-04, 776570-09, 776570-10) is a durable low noise S The CXI module chassis is used to handle all signal planning, starting and routing between different modules and SCXI modules. For larger frameworks or future development, users can connect up to eight SCXI 1000 cases with a single gadget or multi-function I/O module for multi-channel applications. The SCXI 1000 offers seven different power options that can be adapted to each country's power needs and can be reconfigured for use in different countries. The SCXI 1000 National Instruments operates at 100, 120, 220 and 240 VAC line voltages. The voltage tumbler in the PSU determines the configuration voltage of the chassis.

In multiplexing mode, the analog input (AI) channel is multiplexed into a module output, so the wired E/M series DAQ gadget approaches the module's multiplexed output and the output of all other multiplexed modules. In parallel mode, the user needs to use a different E/M series DAQ gadget for each module to send each of its output channels specifically to a different AI channel of the E/M series DAQ gadget associated with that module.

Users can arrange the SCXI 1000 at one of 32 different addresses. As a result, multiple NI SCXI 1000s can be associated with the same control source (five switches on the front board of slot 0 determine the frame address). Switches 1 through 5 represent values 1, 2, 4, 8, and 16 when set to the ON position. When it is set to the OFF position, their apparent value is zero. The chassis address is the full address of the switch. The NI device weighs 10 ounces and measures 9.8 x 7.7 x 7.0 inches. In the physical dimension. It dissipates 7 W of power per slot and has a recommended operating temperature range of 0 to 50 °C and a storage temperature range of -20 to 70 °C. The discontinued status of the SCXI-1000 has been announced by National Instruments, but the chassis is still available for purchase and repair by Apex Waves.

Related part number: 181430-01, 181430J-01, 181445-01, 181445-31, 181445F-01, 181445H-01, 181445K-01, 181445L-01, 181445M-01, 181445M-31, 192500A-01, 77 6570-01, 776570-02, 776570-03, 776570-04, 776570-05, 776570-06, 776570-09, 776570-10, 778570-01, 778570-04
