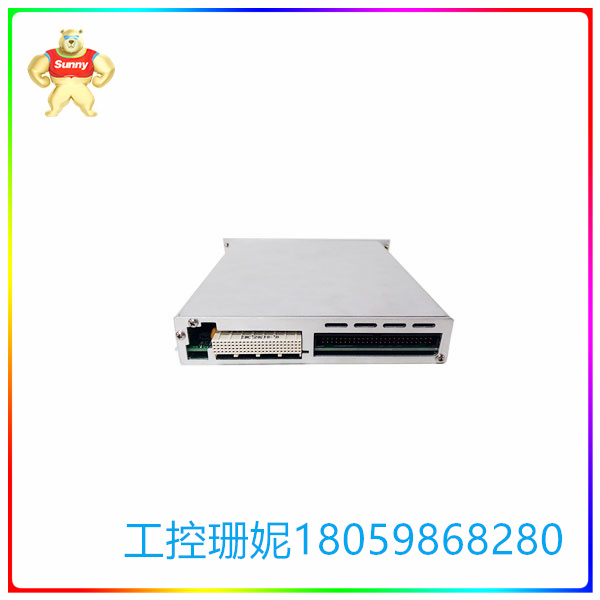

SCXI-1100 NI  32 通道 电压输入模块

【产品详情】

特征：

全带宽时最大采样速率为 240 kS/s，增益高达 100

最大采样速率：6.6 kS/s（10 kHz滤波器）

3 S/s 最大采样率，带 4 Hz 滤波器

NI SCXI-1100 是 用于 毫伏、 伏 和 电流 输入 的 经济 型 解决方案。该模块上的 32 个通道多路复用到单个软件可编程增益仪表放大器 （PGIA） 和跳线可选的低通滤波器中。由于 32 个 通道 被 多路 复 用 为 DAQ 设备 的 一个 通道， 因此 可以 添加 额外 的 模 块 来 增加 通道 数。

National Instruments SCXI-1100（部件号：776572-00、181690-01）是用于SCXI的32差分通道电压输入模块。该模块旨在对毫伏、伏特和电流信号进行经济实惠的信号调理。所有通道均采用多路复用，可通过跳线可选的4 Hz低通滤波器选择多个增益范围。这些通道被多路复用到控制DAQ仪器的一个通道中。其结果是DAQ系统的通道数量增加。附加的屏蔽接线端子带有螺丝端子，用于将信号轻松连接到SCXI 1100模块。此外，接线端子上还包含一个温度传感器，用于热电偶的冷端补偿。冷端参考可以与NI SCXI-1100上的32个通道进行多路复用。另一种选择是将冷端基准电压源跳线连接到数据采集板的不同通道。NI 设备 配备 了 一个 96 针 公 头 DIN C 前 连接器 和 一个 50 针 公 带 线 后 接头。直流耦合设备的最大工作电压为±10 V.NI

SCXI-1100 NI  32 通道 电压输入模块

【英文介绍】

Features:

At full bandwidth, the maximum sampling rate is 240 kS/s and the gain is up to 100

Maximum sampling rate: 6.6kS /s (10 kHz filter)

3 S/s maximum sampling rate with 4 Hz filter

The NI SCXI-1100 is an economical solution for millivolt, volt and current inputs. The 32 channels on this module are multiplexed into a single software-programmable gain instrumentation amplifier (PGIA) and jumper selected-low-pass filter. Since 32 channels are multiplexed into one channel of the DAQ device, additional modules can be added to increase the number of channels.

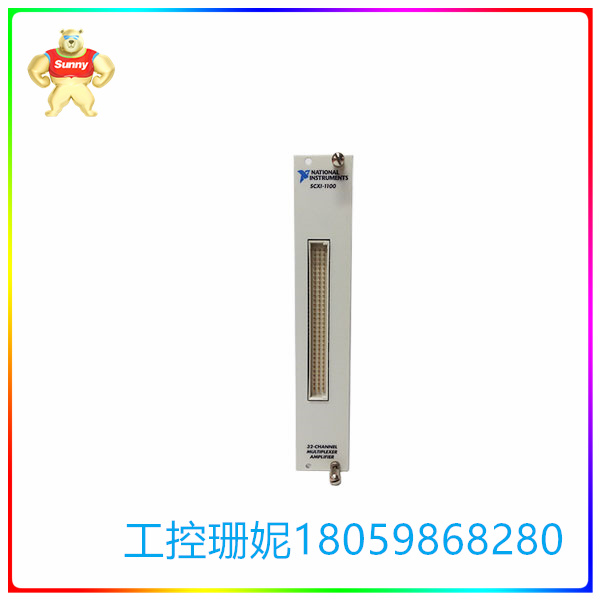

The National Instruments SCXI-1100 (Part number: 776572-00, 181690-01) is a 32 differential channel voltage input module for SCXI. The module is designed for affordable signal conditioning of millivolt, volt and current signals. All channels are multiplexed and multiple gain ranges can be selected with a jumper selectable 4 Hz low-pass filter. These channels are multiplexed into a channel that controls the DAQ instrument. The result is an increase in the number of channels in the DAQ system. Additional shielded terminals with screw terminals are used to easily connect signals to the SCXI 1100 module. In addition, a temperature sensor is included on the terminal for cold end compensation of the thermocouple. The cold-end reference can be multiplexed with 32 channels on the NI SCXI-1100. Another option is to connect the cold end reference voltage source jumper to a different channel of the data acquisition board. The NI unit is equipped with a 96-pin male DIN C front connector and a 50-pin male tape line rear connector. The maximum operating voltage of the DC-coupled device is ±10 V.N
