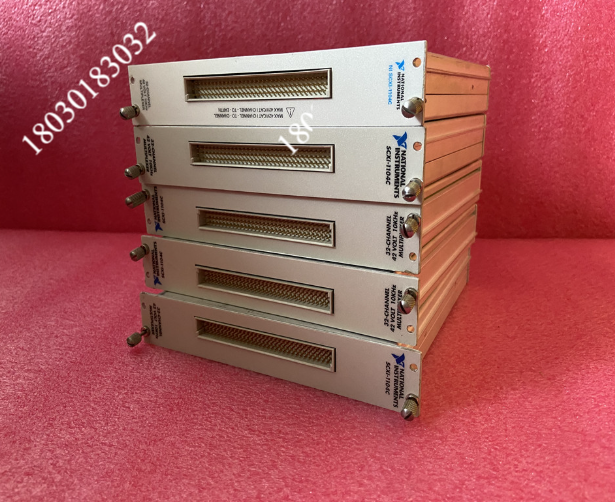

NI SCXI-1104C（部件号 ： 776572-04C， 183087H-05） 电压输入 模 块 具有 32 个差分 通道， 用于 更高 电压 信号 的 信号 调理。该型号配有10 kHz截止频率滤波器。如果用户 想 在 带状 电缆 多 机 箱 SCXI 系统 中使用 NI SCXI-1104C， 则 需要 将 SCXI-1346 多 机箱 适配器 与 它 配合使用。如果用户选择不自动检测 SCXI 模块，则必须单独添加模块。这可以通过按照用户手册中的说明来完成。
使用软件时，用户可以安排引脚 1、2、4 或 19 以链接到电压输入模块的模拟地。用户可以利用连接到模拟地的引脚作为SCXI-1104C的模拟电源接地连接点。需要 记住 的 一个 重要 事实 是 NI SCXI-1104C 模拟 输出 没有 过 压 保护。因此，向该输出施加外部电压可能会损坏模块。模拟输出具有短路保护功能。该 设备 的 建议 预 热 时间 为 20 分钟， 工作 温度 为 0 至 50 °C。NI SCXI-1104C 模 块 可 通过 对 通道 输入 施加 精密 电压 和 / 或 将 通道 输入 接地 进行 校准。
该模块应每年至少重新校准一次，或者在指定温度范围之外运行时重新校准。NI SCXI-1104C 电压 输入 模 块 可 使用 多 量程 8.5 数字 万 用 表 进行 校准。该器件的截止频率为 10 kHz。当用户 使用 NI 软件 完成 测量 时， 驱动 程序 自动 使用 校准 常数 将 测量 电压 调整 到 正确 的 值。

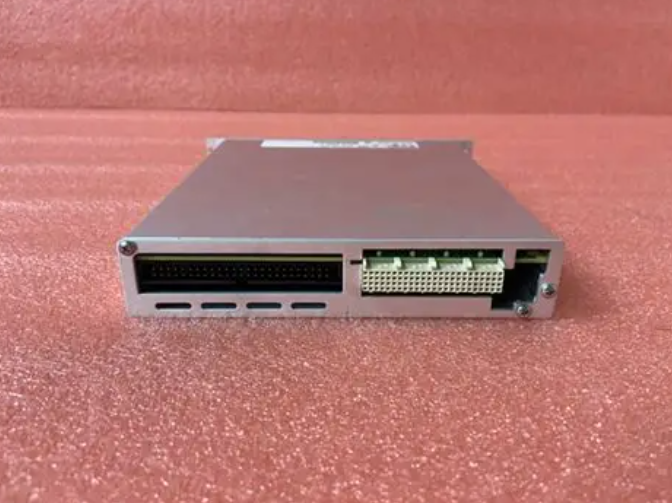

NI- DAQ 版本 6.5.1（或更高 版本） 是 运行 SCXI-1104C 时 使用 的 软件 驱动 程序。要安装驱动程序，需要应用程序开发环境，例如LabVIEW，BridgeVIEW，LabWindows/ CVI，Visual Basic（ComponentWorks），C，C++，VirtualBench或Measure。该设备具有一个 50 针公带状电缆后连接器和一个 96 针公头 DIN C 前连接器。
