7½位，±1,000 V，板载1.8 MS/s隔离数字化仪，PXI数字万用表—PXI-4071是一款高性能7½位，1,000 V DMM，其提供了两种常用测试仪器的测量功能：高分辨率DMM和数字化仪。作为DMM时，PXI-4071可提供快速、准确的AC/DC电压、AC/DC电流、2线或4线电阻、频率/周期测量以及二极管测试。在高电压隔离数字化仪模式下，PXI-4071能够以1.8 MS/s的采样速率采集波形。

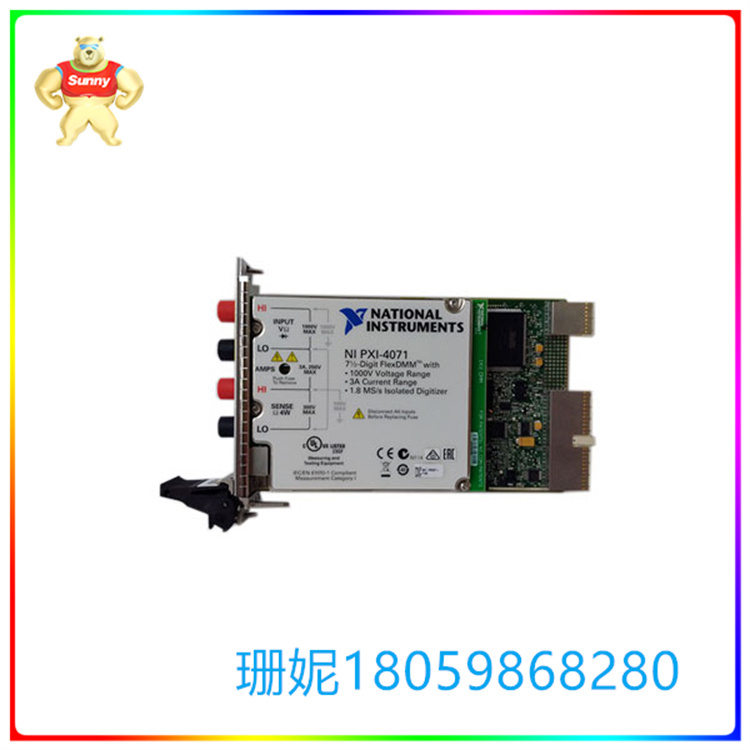

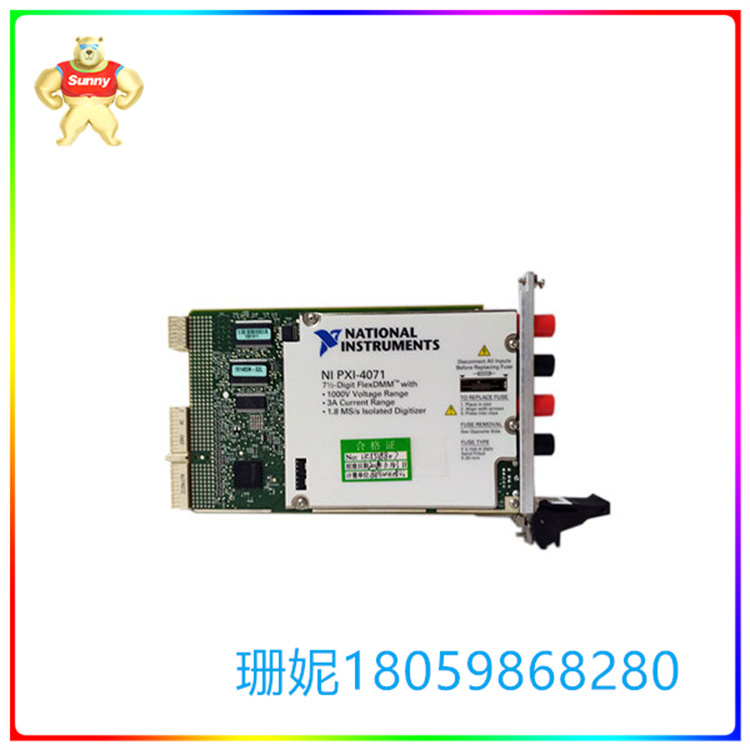

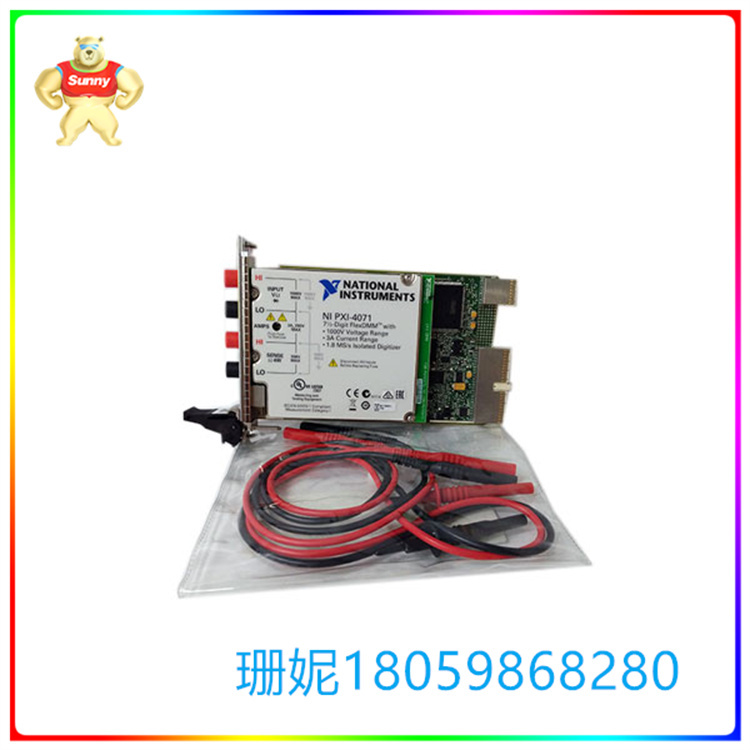

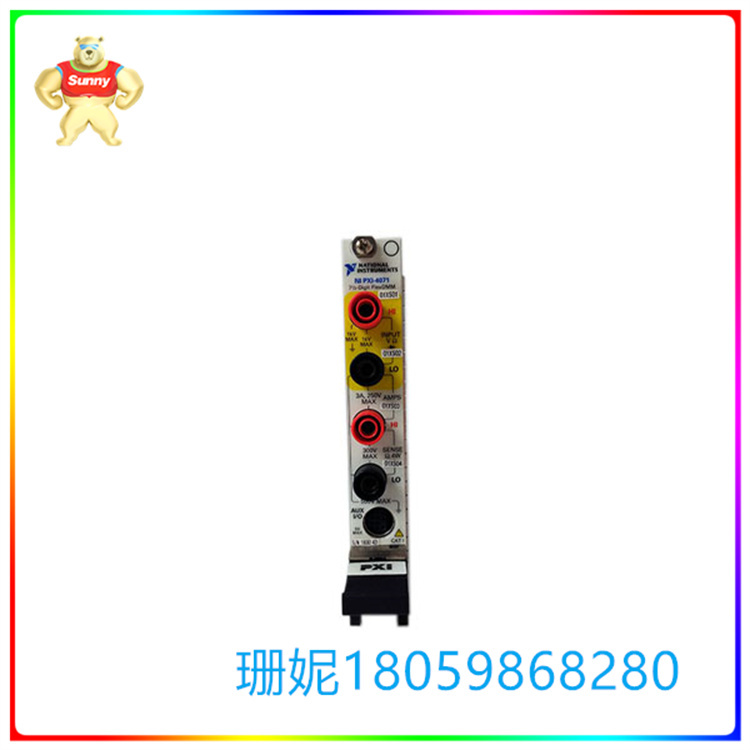

I PXI-4071(部件号：778271-01)是一款FlexDMM多功能 3U PXI 模块，可提供高分辨率数字万用表 (DMM)和数字化仪中的估计能力。作为数字万用表，PXI-4071可快速、精确地估算 ±10 nV 至 1000 V 的电压，估算 ±1 pA 至 3 An 的电流，估算 10 µω 至 5 Gω 的电阻，并进行周期/周期和二极管估算。该设备的直流电流范围为 -3 A 至 3 A。在高压、受限数字转换器模式下，PXI -4071可以在所有电压和电流模式下以高达 1.8 MS/s 的测试速率获得直流耦合波形。
利用 NI LabVIEW 编程中的检测功能，用户可以及时和重复地研究这些波形。PXI -4071提供普遍的速度、准确性和实用性，使其成为用于自动化测试的绝佳选择。该模型通过利用利用快速 PXI 总线的现代架构，优于传统的 7 1/2 位DMM速度/执行边界。在 7 1/2 位，PXI-4071完成 7 S/s 的直流读取速率。对于需要更高吞吐量的应用，它具有 4 1/2 位 10 kS/s 的高 DC 读取速率(这些速率不低于原始 GPIB 控制的 DMM 的五倍)。AC 耦合时，该器件的自动量程时间为 250 ms(对于 AC V 和 AC 1)，量程/功能变化为 10/s，触发延迟和最大触发速率分别为 2 µs 和 1 kHz。设备在操作前有 1 小时的预热时间。
PXI -4071可以导入和导出触发器，使其与任何多路复用器/矩阵开关模块的协调变得简单。具体来说，FlexDMM与 National Instruments 开关产品一致。例如，使用 NI 开关模块和 NI Switch Executive 开关管理软件，用户可以量化大量通道，包括电压、热电偶、RTD 和热敏电阻。用户还可以严格控制其框架的成本。
