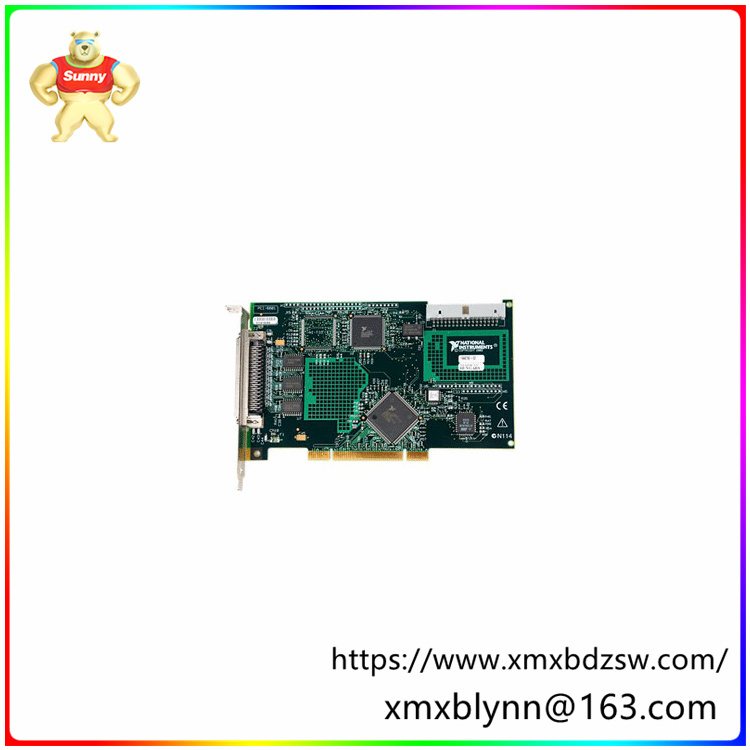

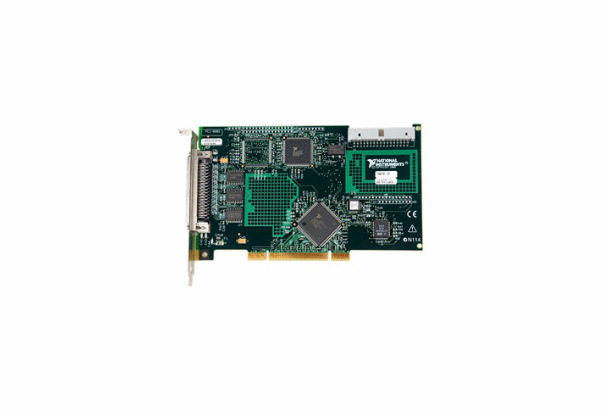

PCI-6030E TIO 数据采集（DAQ） 卡 具有8个数字I/ O线

☆型号：PCI-6030E   TIO 数据采集（DAQ） 卡     具有8个数字I/ O线

【产品详情】

NI PCI-6030E  是 一 款 用于 PCI 计算机 的 多功能 DIO、AI、AO 和 TIO 数据采集 （DAQ） 卡， 具有 8 个 数字 I/ O 线 、 2 个 16 位 模拟 输出 和 多种 信号 调理 选项。该型号在 ±0.1 至 ±10V 的输入范围内提供 16 个单端或 8 个差分模拟输入，分辨率为 16 位。该型号可以通过其两个模拟输出在 ±10 V 范围内以 100 kS/s 的速度生成输出。对于TTL兼容的DIO，还提供了8条线路。

NI PCI-6030E 无需任何 DIP 开关、电位计 或 跳线， 因此 可 通过 软件 轻松 进行 组 定。对于所有I/O连接，此DAQ上都提供了一个68针公头SCSI-II连接器。NI PCI-6030E支持来自AI <0...15>或PFI0的模拟触发。该型号在其模拟输出端配备逐次逼近型模数转换器 ADC 和双缓冲数模转换器 （DAC）。

就其模拟输出特性而言，PCI-6030E配备了2048样本量FIFO缓冲器，可以以三种模式传输数据：中断、编程I/O和DMA模式。可用的 DMA 模式包括分散收集、需求转移和单次转移。该多功能DAQ支持直流输入耦合，每个输入的最大允许电压为地±11 V。过压保护设置为在上电状态下触发跳闸±25 V，在断电状态下触发跳闸±15 V。

【英文介绍】

The NI PCI-6030E is a versatile DIO, AI, AO, and TIO data acquisition (DAQ) card for PCI computers with eight digital I/ O lines, two 16-bit analog outputs, and multiple signal conditioning options. The model offers 16 single-ended or 8 differential analog inputs in the input range of ±0.1 to ±10V with a resolution of 16 bits. This model can generate output at a speed of 100 kS/s in the ±10 V range through its two analog outputs. For TTL-compatible DIO, eight lines are also provided.

The NI PCI-6030E does not require any DIP switches, potentiometers, or jumpers, so it can be easily configured with software. A 68-pin male SCSI-II connector is provided on this DAQ for all I/O connections. NI PCI-6030E support from AI <0... 15> or PFI0 simulation triggers. This model is equipped with a successive approximation analog-to-digital converter ADC and a dual-buffered digital-to-analog converter (DAC) at its analog output.

In terms of its analog output characteristics, the PCI-6030E is equipped with a 2048 sample size FIFO buffer that can transmit data in three modes: interrupt, programming I/O, and DMA mode. Available DMA modes include decentralized collection, demand transfer, and single transfer. The versatile DAQ supports DC input coupling with a maximum allowable voltage of ground ±11 V per input. The overvoltage protection is set to trigger a trip of ±25 V in the power-on state and ±15 V in the power-off state.
