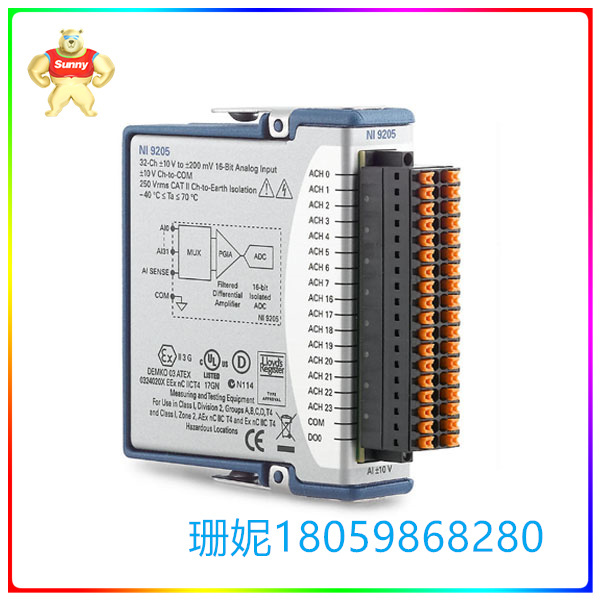

NI-9205 779357-01 32通道C系列电压输入模块

☆型号：NI-9205 779357-01 32通道C系列电压输入模块

【产品详情】

250 kS/s，16位，32通道C系列电压输入模块

NI‑9205可执行单端或差分模拟输入，每个具有四个可编程的输入范围。 该模块以较低的价格提供了高通道数和高速度，适用于经济型的多功能系统。 模块还提供了四个可编程的输入范围。 为了防止信号瞬变，NI‑9205在输入通道和公共端之间提供了高达60 V的过压保护。 另外，NI 9205还具有双重通道对地隔离屏障，实现了安全性、抗扰性和高共模电压范围。 它具有1,000 Vrms的瞬时过压保护。

NI-9205（部件号：785184-01、779357-01、780173-01、199015D-01L）是NI公司制造的先进C系列电压输入模块。 该 模 块 可 与 NI CompactRIO 和 CompactDAQ 机 箱 配合 使用。 NI-9205 由 16 个差分模拟 输入 通道 或 32 个 单端 模拟 输入 通道 组成， 模拟 输入 分辨率 为 16 位。每个通道有四个可编程输入范围。NI 9205 部件号 的 区别 在于 部件 号 785184-01 具有弹簧端子 连接器 并且 没有 保形 涂层。部件号 779357-01 具有 D-Sub 前连接器，也没有保形涂层。最后，部件号 780173-01 具有 D-Sub 前连接器，但是唯一带有保形涂层的版本。D-Sub 连接器的变体具有 60 VDC Ch-Earth 接地隔离，而带有弹簧端子连接器的模块具有 250 Vrms Ch-Earth 接地隔离。NI-9205 模 块 是 速度 和 通道 数 的 完美 组合。该模块适用于经济实惠的多功能系统。

NI-9205 的 每 通道 最大 采样 速率 为 250 kS/ s 和 高达 60 V 的 电压 保护。电压保护有助于避免共模通道和输入通道之间的信号瞬变，并有助于防止高共模电压范围、抗扰度和噪声。NI-9205 卡 可 防止 高达 1000 Vrms 的 瞬态 过 电压。NI-9205 具有 多个 可 编 程 测量 范围， 包括 ： ± 200 mV、± 1 V、± 5 V 和 最高 ± 10 V。

NI-9205电压输入模块有几种变体。该模块的一个版本具有一个具有 37 个引脚的 D-SUB I/O 连接器。该模块的另一个版本具有弹簧端子 I/O 连接器，这是一个 36 位连接器。重量为 5.7 盎司，弹簧端子的变化比 DSUB 连接器的重量略重 5.3 盎司。规格是相同的，但是，并非所有版本的NI-9205都是保形涂层的;只有部件号 780173-01 是保形涂层。

☆型号：NI-9205 779357-01 32通道C系列电压输入模块

【英文介绍】

250 kS/s, 16-bit, 32-channel C Series voltage input module

NI ‑ 9205 executable single-ended or differential analog input, each has four programmable input range. With low price for the mold piece provides high channel number and high speed, is suitable for the economic type of multi-functional system. The module also provides four programmable input ranges. In order to prevent the transient signal, NI ‑ 9205 between the input channel and public provides up to 60 V over pressure protection. In addition, the NI 9205 features a dual channel ground isolation barrier for safety, immunity and a high common-mode voltage range. It has instantaneous overvoltage protection of 1,000 Vrms.

Ni-9205 (Part number: 785184-01, 779357-01, 780173-01, 199015D-01L) is an advanced C-series voltage input module manufactured by NI Corporation. The module can be used with NI CompactRIO and CompactDAQ boxes. The NI-9205 consists of 16 differential analog input channels or 32 single-ended analog input channels with a 16-bit analog input resolution. Each channel has four programmable input ranges. The NI 9205 part number is distinguished by the fact that part number 785184-01 has a spring terminal connector and does not have a conformal coating. Part number 779357-01 has a D-Sub front connector and also has no conformal coating. Finally, part number 780173-01 has a D-Sub front connector, but is the only version with a conformal coating. Variants of the D-Sub connector have 60 VDC Ch-Earth grounding isolation, while modules with spring terminal connectors have 250 Vrms Ch-Earth grounding isolation. The NI-9205 module is the perfect combination of speed and number of channels. The module is suitable for economical multifunctional systems.

The NI-9205 has a maximum sampling rate of 250 kS/ s per channel and voltage protection of up to 60 V. Voltage protection helps avoid signal transients between the common-mode channel and the input channel, and helps prevent high common-mode voltage ranges, immunity, and noise. The NI-9205 card protects against transient overvoltages up to 1000 Vrms. The NI-9205 has multiple programmable measurement ranges including: ± 200 mV, ± 1 V, ± 5 V and up to ± 10 V.

There are several variants of the NI-9205 voltage input module. One version of the module has a D-SUB I/O connector with 37 pins. Another version of the module has a spring terminal I/O connector, which is a 36-bit connector. Weighing 5.7 ounces, the spring terminal variation is slightly heavier than the DSUB connector's weight by 5.3 ounces. The specifications are the same, however, not all versions of NI-9205 are conformal coated; Only part number 780173-01 is conformal.

☆型号：NI-9205 779357-01 32通道C系列电压输入模块
