NI-9853 C 系列 CAN 接口 模块 高速控制器局域网

☆型号：NI-9853  C 系列 CAN 接口 模块  高速控制器局域网

【产品详情】

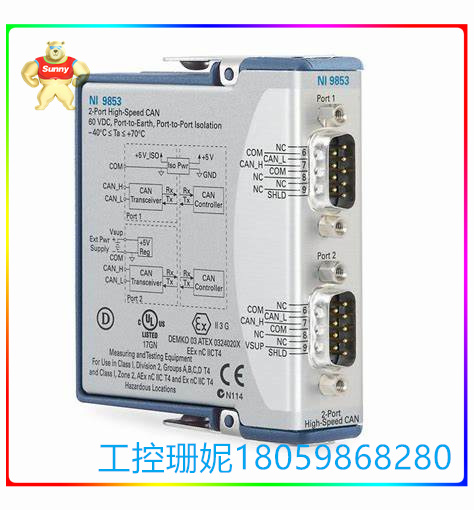

National Instruments NI-9853 C系列CAN接口模块

NI 9853 模 块 （部件 号： 779429-01、 780178-01 和 199016E-02L） 是 用于 NI CompactRIO 的 2 端口 高速 控制器 局域网 （CAN） 模 块。 该模块有两种变体。部件号 779429-01 是标准模块，而部件号 780178-01 具有保形涂层。通过该模块，用户可以在 100% 的总线堆栈下以高达 1 Mbit/s 的速率完成与小工具的通信。用户可以利用CompactRIO的适应性和执行力。NI 9853 CAN模块具有11位和29位断言ID支持，可以在J1939系统上进行通信。利用NI 9853 CAN 2.3或更高版本的驱动程序编程，用户可以将矢量数据库文档融合到其应用程序中。用户 可以 在 编 程 中 为 CompactRIO 框架 赋 能 休息 模式。在休息模式下，框架消耗的功率更少，并且可能散射的热量更少。通常，当框架处于休息模式时，用户无法与模块通信。重要的是要知道，有一种类似的模式称为收发器模式睡眠，它将CAN端口设置为休息模式，并可能被误认为是休息模式。

此 CAN 接口模块有两个 9 针公头 D-Sub 连接器。每个连接器都提供与CAN总线的链路。 NI-9853 模 块 上 的 每 个 端口 都 有 用于 CAN_H 和 CAN_L 的 引脚。用户可以使用双绞线电缆将CAN总线信号连接到引脚。

在此模块中，最大数量的节点与系统上集线器的电气质量高度相关。如果节点中最重要的部分符合 ISO 11898 的先决条件，则不少于 30 个节点可能与总线相关联。如果节点的电气属性不会破坏 ISO 11898 信号电平测定下的信号质量，则应关联更多数量的节点。NI 9853 的 电气 特性 允许 一个 系统 上 有 110 个 CAN 端口。

☆型号：NI-9853  C 系列 CAN 接口 模块  高速控制器局域网

【英文介绍】

National Instruments NI-9853 C series CAN interface module

The NI 9853 modules (part numbers: 779429-01, 780178-01, and 199016E-02L) are 2-port High Speed Controller Local Area Network (CAN) modules for NI CompactRIO. There are two variants of this module. Part number 779429-01 is a standard module, while part number 780178-01 has a conformal coating. With this module, users can complete communication with the gadget at a rate of up to 1 Mbit/s under 100% of the bus stack. Users can take advantage of CompactRIO's adaptability and execution capabilities. The NI 9853 CAN module has 11-bit and 29-bit assertion ID support and can communicate on J1939 systems. With NI 9853 CAN 2.3 or later driver programming, users can incorporate vector database documents into their applications. Users can program the CompactRIO framework in rest mode. In rest mode, the frame consumes less power and may scatter less heat. Usually, when the framework is in rest mode, the user cannot communicate with the module. It is important to know that there is a similar mode called transceiver mode sleep, which sets the CAN port to rest mode and can be mistaken for rest mode.

This CAN interface module has two 9-pin male D-Sub connectors. Each connector provides a link to the CAN bus. Each port on the NI-9853 module has pins for CAN_H and CAN_L. The user CAN connect the CAN bus signal to the pin using a twisted pair cable.

In this module, the maximum number of nodes is highly correlated with the electrical quality of the hub on the system. If the most significant part of the nodes meets the prerequisites of ISO 11898, no fewer than 30 nodes may be associated with the bus. If the electrical properties of the nodes do not destroy the signal quality under ISO 11898 signal level determination, a greater number of nodes should be associated. The electrical characteristics of the NI 9853 allow for 110 CAN ports on one system.
