PXI-2529 2线PXI矩阵开关模块 采用机电继电器

☆型号：PXI-2529 2线PXI矩阵开关模块 采用机电继电器

【产品详情】

128个交叉点，2线PXI矩阵开关模块

PXI‑2529是一款高密度PXI矩阵开关模块，可使用不同的接线盒配件将其配置为4x32或8x16 2线矩阵。 模块采用机电继电器，为大功率信号提供了出色的性能，同时具有低热偏移，可在低电压电平下进行精确测量。 PXI‑2529还具有用于监测继电器的板载继电器计数，并通过硬件触发器实现确定性操作，从而提高了测试吞吐量。

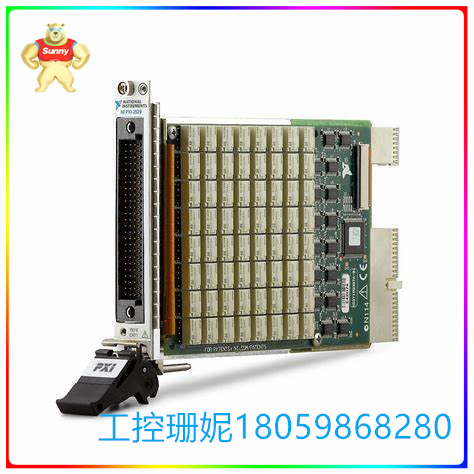

National Instruments PXI-2529 PXI 矩阵 开关 模 块

NI PXI-2529（部件号：778739-01、189397A-01、189688B-01）是一款高密度、1 Wire、128 交叉点 PXI 矩阵开关模块，用户可以使用不同的 NI 接线端子附件将其配置为 8x16 2 线、4x32 或 4 × 16 2 线 双 矩阵。该模块配备机电继电器，具有出色的低热偏移性能和高功率信号，可在低电压水平下进行精确测量。 NI PXI-2529 具有 继电器 计数 功能， 可 实现 确定 性 操作， 并 具有 硬件 触发 功能， 可 提高 测试 吞吐量。该设备配备了一个 100 针 HDI 前面板连接器。

该开关模块的测量类别为 I 级，设计用于承载 150 伏以下的信号电压。但是，它可以承受高达 800 V 的电压浪涌。使用此型号，用户可以实现 30 W、37.5 VA 的最大开关功率、1 A 的最大开关电流、2 A 的最大每通道承载电流以及高达 8 A 的最大电流。NI PXI-2529 提供 150 V 通道 间 开关 电压 和 150 V CAT I 通道 对地 开关 电压。该器件在 20 °C 时的最大释放时间为 4 ms，预期的机械继电器寿命为 5 x 107 个周期，在 30 V、100 mA 时的电气继电器寿命为 5 x 105 个周期，在 30 V、1 A 时为 1 x 105 个周期。

☆型号：PXI-2529 2线PXI矩阵开关模块 采用机电继电器

【英文介绍】

128 intersections, 2-wire PXI matrix switch module

The PXI-2529 is a high-density PXI matrix switch module that can be configured as a 4x32 or 8x16 2-wire matrix using different junction box accessories. The module uses electromechanical relays that provide excellent performance for high-power signals while having low thermal offset for precise measurements at low voltage levels. The PXI‑2529 also has an onboard relay count for monitoring relays and enables deterministic operation via hardware triggers, resulting in increased test throughput.

National Instruments PXI-2529 PXI matrix switch module

NI PXI-2529 (Part number: 778739-01, 189397A-01, 189688B-01) is a high-density, 1 Wire, 128 crossing point PXI matrix switch module. Users can configure it as an 8x16 2-wire, 4x32, or 4 × 16 2-wire double matrix using different NI terminal attachments. The module is equipped with electromechanical relays with excellent low thermal offset performance and high power signals for accurate measurements at low voltage levels. The NI PXI-2529 features relay counting for deterministic operation and hardware triggering for increased test throughput. The device is equipped with a 100-pin HDI front panel connector.

The measurement class of the switch module is Class I and is designed to carry signal voltages up to 150 volts. However, it can withstand voltage surges of up to 800 V. With this model, users can achieve A maximum switching power of 30 W, 37.5VA, A maximum switching current of 1 A, a maximum carrying current per channel of 2 A, and a maximum current of up to 8 A. The NI PXI-2529 provides 150 V interchannel switching voltage and 150 V CATI channel switching voltage to ground. The device has A maximum release time of 4 ms at 20 °C, an expected mechanical relay life of 5 x 107 cycles, an electrical relay life of 5 x 105 cycles at 30 V, 100 mA, and 1 x 105 cycles at 30 V, 1 A.

☆型号：PXI-2529 2线PXI矩阵开关模块 采用机电继电器
