PXI-2722 5 通道可编程电阻模块

☆型号：PXI-2722 5 通道可编程电阻模块

【产品详情】

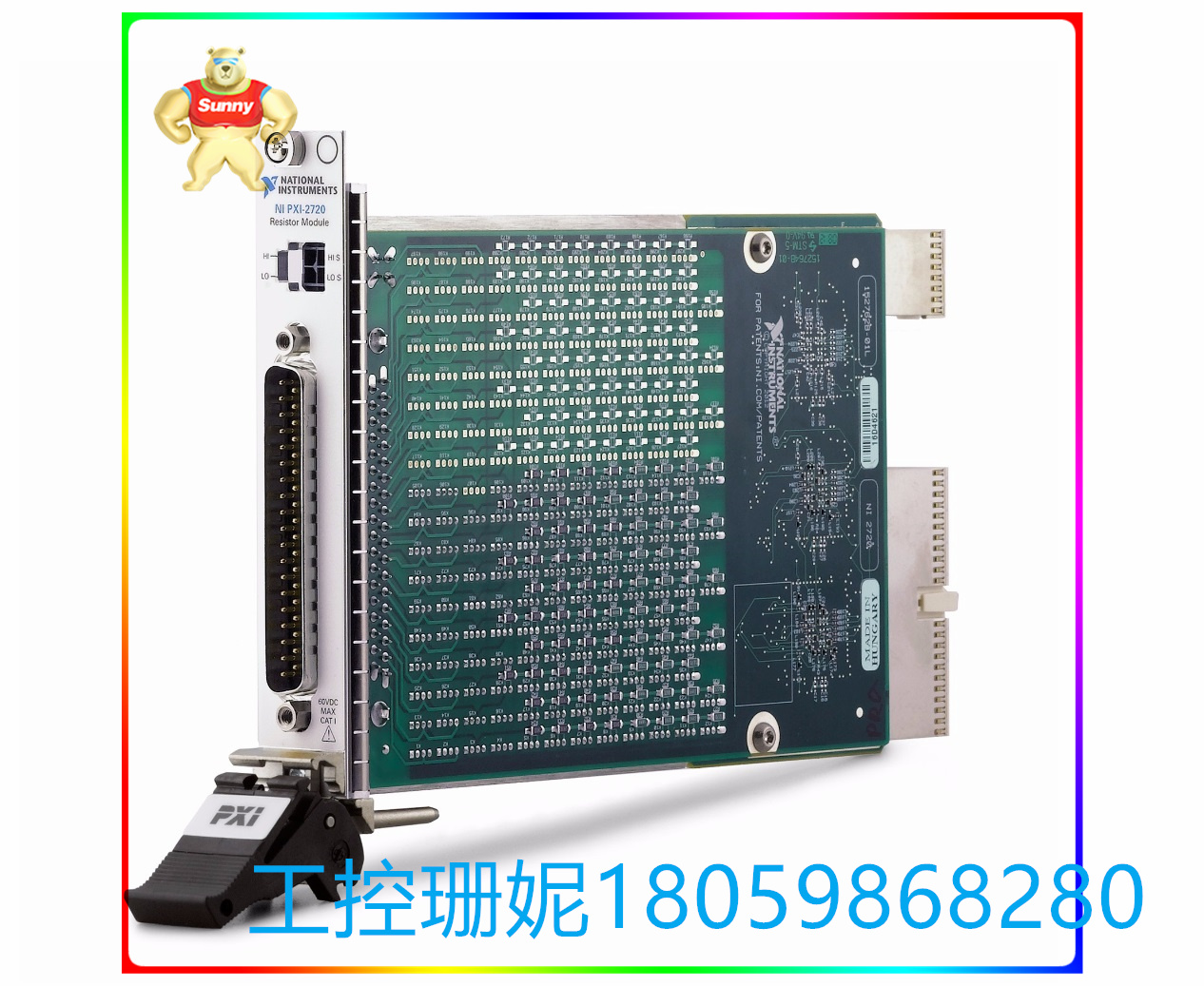

National Instruments PXI-2722 可编程电阻模块

National Instruments PXI-2722 （部件号： 781985-22） 是一款 5 通道 16 位 PXI 可 编 程 电阻 模 块。它是一个测试模块，用于复制基于电阻的输入/输出的性能，包括分压器、电阻温度检测器（RTD）、桥元件和电位计。该模块可以通过编程方式控制继电器阵列，以实现输入/输出连接器每个通道的调节。

这种趋势使NI PXI-2722成为在HIL（硬件在环）验证中精确模拟环境条件的理想解决方案。NI PXI-2722 提供 60 VDC、30 VACrms、CAT I（通道间）和 60 VDC、30 VACrms、CAT I（通道对地）最大电压、0.3 A 最大电流（每通道）、0.25 W 最大功率（每通道）、100 ppm TCR、0.25 Ω 步分辨率和 0.25 Ω 至 16,320 Ω（每通道）范围。当通道设置在 20 Ω 到 40 Ω 之间运行时，典型通道精度保持在 <10.0% 左右，而在通道设置在 40 Ω 到 120 Ω 之间时，典型通道精度保持在 <5.0% 左右。

使用此可编程电阻器模块，用户可以实现 89 个继电器的同时驱动限制。PXI-2722 可 编 程 电阻 模 块 中 的 继电器 典型 继电器 寿命 为 1 × 10 8 个 周期 （低 功率 负载 <50 mW ） 和 1 ×个 106 个 周期 （ 满 功率 负载 <250 mW 时）。NI PXI-2722 配备 一个 37 针 D-SUB 前 面板 连接器 和 2 个 × 2 个 Micro-Fit 数字 万用 设备 端口 连接器。根据设计，该模块是一个3 U、单插槽、PXI模块，在5 V工作时消耗11 W的功率。

☆型号：PXI-2722 5 通道可编程电阻模块

【英文介绍】

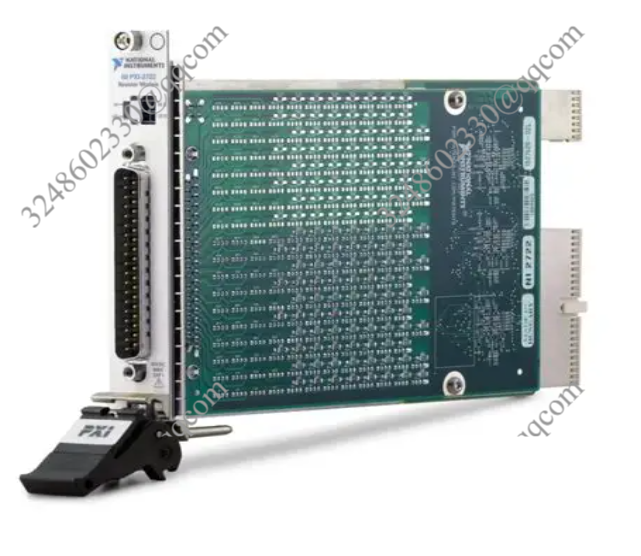

National Instruments PXI-2722 Programmable resistance module

The National Instruments PXI-2722 (Part number: 781985-22) is a 5-channel, 16-bit PXI programmable resistance module. It is a test module for replicating the performance of resistor-based input/output, including voltage dividers, resistance temperature detectors (RTDS), bridge elements, and potentiometers. The module can be programmed to control the relay array to achieve regulation of each channel of the input/output connector.

This trend makes the NI PXI-2722 an ideal solution for accurately simulating environmental conditions in HIL (hardware-in-the-loop) verification. NI PXI-2722 provides 60 VDC, 30 VACrms, CAT I (channel to channel) and 60 VDC, 30 VACrms, CAT I (channel to ground) maximum voltage, 0.3 A maximum current (per channel), 0.25 W maximum power (per channel), 100 ppm TCR, 0.25Ω step resolution and 0.25Ω to 16,320Ω (per channel) range. When the channel is set to operate between 20 Ω and 40 Ω, the typical channel accuracy remains around <10.0%, and when the channel is set between 40 Ω and 120 Ω, the typical channel accuracy remains around <5.0%.

With this programmable resistor module, users can achieve a simultaneous drive limit of 89 relays. Typical relay life for relays in PXI-2722 programmable resistance modules is 1 × 10 8 cycles (at low power load <50 mW) and 1 × 106 cycles (at full power load <250 mW). The NI PXI-2722 is equipped with a 37-pin D-SUB front panel connector and 2 x 2 Micro-Fit digital multipurpose device port connectors. By design, the module is a 3 U, single-slot, PXI module that consumes 11 W of power at 5 V operation.

☆型号：PXI-2722 5 通道可编程电阻模块
