☆型号:PXIE-1085 PXI 机箱 采用高带宽 的全混合背板
【产品详情】

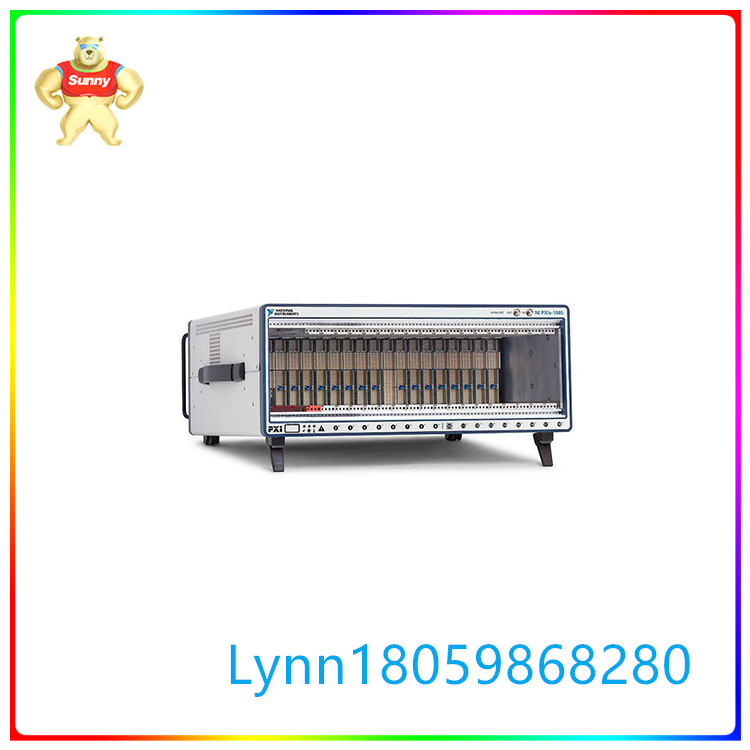

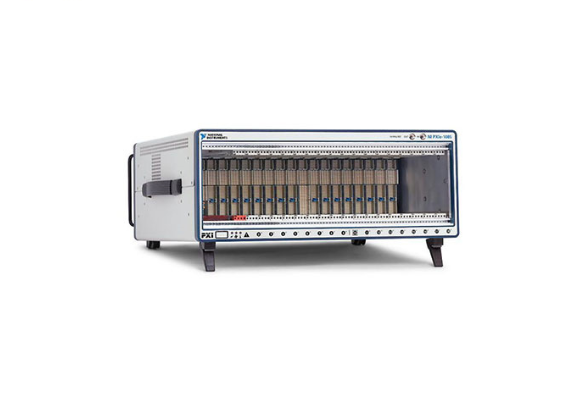

National Instruments PXIe-1085 PXI 机箱
NI PXIe-1085 机 箱 (部件号: 781813-01, 783588-01, 153869H-01) 采用 高 带 宽 的 全 混合 背 板, 可 满足 各种 高性能 测试 和 测量 应用 需求。 PXIe-1085有两个版本。规格相同,但最大系统带宽除外。NI PXIe-1085 机 箱 部件 号 781813-01 的最大 带宽 为 12 GB/ s, 而 NI PXIe-1085 机 箱 部件 号 783588-01 的最大 带宽 为 24 GB/ s。
它还集成了最新PXI规范的所有功能,包括支持PXI和PXI Express模块,内置10 MHz参考时钟、PXI触发总线和PXI星形触发器。PXI Express 模 块 还 内 建 了 100 MHz 参考 时钟、 SYNC100 和 PXI 差分 星 形 触发。
PXIe-1085 机 箱 具有 16 个 混合 插槽 和 1 个 PXI Express 系统 定 时 插槽, 高性能, 所有 插槽 的 每 插槽 专用 带宽 高达 4 GB/ s, 最大 系统 带宽 为 12 GB/ s 或 24 GB/ s, 并 兼容 PXI、 PXI Express、 CompactPCI 和 CompactPCI Express 模 块。该 设备 在 PXI 平台 服务 3.0 (或 更高 版本 ) 软件 介质 提供 的 软件 上 运行 , 并 可 使用 测量 和 自动化 浏览器 (MAX) 工具 进行 配置 。此外,它还配备了 2 个 SMA 连接器。PXI 机 箱 重 40.3 磅, 尺寸: 6.97 x 18.30 x 19.38 英寸。
NI PXIe-1085 机 箱 具有 远程 电源 抑制 控制 和 变速 风扇 控制器, 可 优化 冷却 和 声 发射。其每插槽 38.25 W 的冷却功率可满足 PXIe 日益增长的冷却要求。该 设备 具有 一个 低 抖动 的 内部 10 MHz 参考 时钟, 用于 PXI/ PXI Express 插槽, 具有 ± 25 ppm 的 稳定性, 以及 一个 低 抖动 的 内部 100 MHz 参考 时钟, 用于 PXI Express 插槽, 具有 ± 25 ppm 的 稳定性。NI PXIe-1085 是 交流 供电, 其 功率、 温度 和 风扇 监控 功能 非常 可靠, 因为 该 设备 已 经过 HALT 测试, 可 提高 可靠性。此外,该型号在 0 至 30 °C 和 51.2 dBA 下还具有安静运行。
☆型号:PXIE-1085 PXI 机箱 采用高带宽 的全混合背板
【英文介绍】
National Instruments PXIe-1085 PXI chassis
The NI PXIe-1085 case (Part number: 781813-01, 783588-01, 153869H-01) features a full hybrid back plate with high band width to meet the needs of a wide range of high-performance test and measurement applications. There are two versions of the PXIe-1085. The specifications are the same except for the maximum system bandwidth. The NI PXIe-1085 case part number 781813-01 has a maximum bandwidth of 12 GB/ s, while the NI PXIe-1085 case part number 783588-01 has a maximum bandwidth of 24 GB/ s.
It also integrates all the features of the latest PXI specification, including support for PXI and PXI Express modules, built-in 10 MHz reference clock, PXI trigger bus, and PXI star trigger. The PXI Express module also has a built-in 100 MHz reference clock, SYNC100, and PXI differential star trigger.
The PXIe-1085 case features 16 hybrid slots and 1 PXI Express system timing slot for high performance, with dedicated bandwidth of up to 4 GB/ s per slot for all slots. The maximum system bandwidth is 12 GB/ s or 24 GB/ s and is compatible with PXI, PXI Express, CompactPCI, and CompactPCI Express modules. The device runs on the software provided by the PXI Platform Services 3.0 (or later) software media and can be configured using the Measurement and Automation Browser (MAX) tool. In addition, it comes with 2 SMA connectors. The PXI case weighs 40.3 pounds and measures 6.97 x 18.30 x 19.38 inches.
The NI PXIe-1085 case features remote power suppression control and variable speed fan controller to optimize cooling and acoustic emission. Its cooling power of 38.25W per slot meets the growing cooling requirements of PXIe. The device has a low jitter internal 10 MHz reference clock for the PXI/ PXI Express slot with ± 25 ppm stability, and a low jitter internal 100 MHz reference clock. For PXI Express slots with ± 25 ppm stability. The NI PXIe-1085 is AC powered, and its power, temperature, and fan monitoring features are very reliable because the device has been HALT tested to improve reliability. In addition, this model also has quiet operation at 0 to 30 °C and 51.2 dBA.
☆型号:PXIE-1085 PXI 机箱 采用高带宽 的全混合背板
