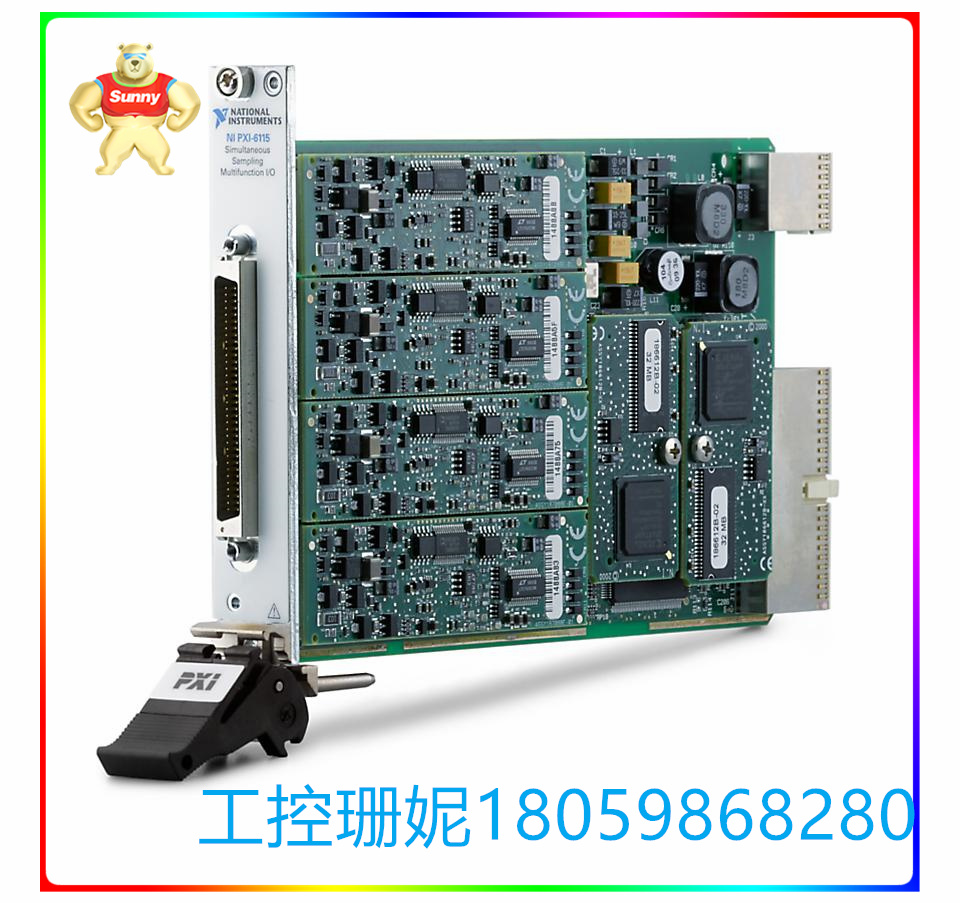

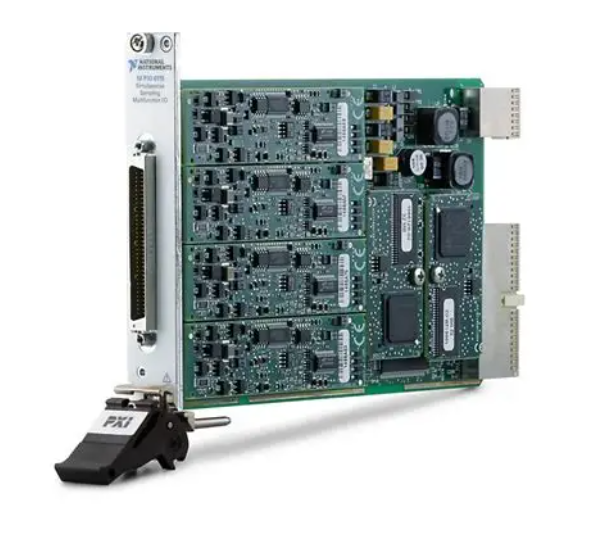

PXI-6115 多功能 I/ O 模块 具有 4 个 差分模拟输入通道

☆型号：PXI-6115 多功能 I/ O 模块  具有 4 个 差分模拟输入通道

【产品详情】

NI PXI-6115 多功能 I/ O 模 块 （ 部件 号： 187227K-01、 187227H-01、 187227R-03 778194-01、 778204-01） 具有 4 个 差分 模拟 输入 通道， 具有 12 位 分辨率 和 10 MS/ s/ 通道 最大 采样率， 2 个 模拟 输出 通道， 8 个 数字 I/ O 线， 以及 每个 通道 一个 专用 的 模数 转换器 （ADC）， 可 实现 最大 的 设备 执行 和 更高 的 多 通道 精度。 内置的内置存储器提供可靠的信息传输，对总线可访问性的条件较少。固有存储器的一半用于模拟输出，另一半用于模拟输出。PXI-6115 具有 两个 部件 号： 778194-01 具有 16 MS 模拟 输入 FIFO 缓冲 器 大小 和 778204-01 具有 32 MS 模拟 输入 FIFO 缓冲 器 大小。PXI-6115 具有 每 通道 10 MS/ s 的 最大 采样 率， 0.2 至 42 V 的 8 个 输入 范围， 内 置 抗 混叠 滤波器， 2 个 12 位 模拟 输出， 2 个 24 位 计数 器 / 定 时 器 和 8 条 数字 I/ O 线，

NI TB-2708 为 PXI-6115 提供 了 直接 的 SMB 可用性。9 个 SMB 连接器可直接访问 4 个模拟输入、2 个模拟输出、模拟或数字触发线、板载计数器或可编程同步线。除了 SMB 连接器外，还可以利用 MFIT-Pigtail 链路连接到辅助连接器，以访问其他板载计数器和数字 I/O 线路。该设备还具有一个 68 针公头 SCSI I/O 连接器。它有 2 个模拟滤波器（3 极贝塞尔），频率为 50 kHz 和 500 kHz。

使用 NI LabVIEW， 用户 可以 进行 自 定义 的 信息 保护 应用， 而 无需 图形 化 编 程 和 500 多种 分析 功能 和 高级 编 程 设备。LabVIEW 完整 版和 专业版 开发 框架 集成 了 LabVIEW SignalExpress 进行 交互 式 数据 记录。PXI-6115 的 预 热 时间 建议 为 15 分钟， 并且 应 至少 每年 校准 一次。该设备的尺寸为 6.3 x 3.9 英寸。在物理维度上。推荐工作温度范围为 0 °C 至 50 °C，存储温度范围为 20 °C 至 70 °C。

☆型号：PXI-6115 多功能 I/ O 模块  具有 4 个 差分模拟输入通道

【英文介绍】

NI PXI-6115 Multi-function I/ O modules (Part number: 187227K-01, 187227H-01, 187227R-03 778194-01, 778204-01) has 4 differential analog input channels with 12-bit resolution and a maximum sampling rate of 10 MS/ s/ channel, Two analog output channels, eight digital I/ O lines, and a dedicated analog-to-digital converter (ADC) per channel enable maximum device execution and higher multi-channel accuracy. The built-in built-in memory provides reliable information transfer with fewer conditions for bus accessibility. Half of the intrinsic memory is used for analog output and the other half for analog output. The PXI-6115 has two part numbers: 778194-01 with a 16 MS analog input FIFO buffer size and 778204-01 with a 32 MS analog input FIFO buffer size. The PXI-6115 has a maximum sampling rate of 10 MS/ s per channel, 8 input ranges from 0.2 to 42 V, built-in anti-aliasing filters, 2 12-bit analog outputs, and a full range of 10 ms/s. 2 24-bit counters/timepieces and 8 digital I/ O lines,

The NI TB-2708 provides direct SMB availability to the PXI-6115. Nine SMB connectors provide direct access to four analog inputs, two analog outputs, analog or digital trigger wires, onboard counters, or programmable sync wires. In addition to the SMB connector, you can also use the Fit-Pigtail link to connect to the auxiliary connector to access other on-board counters and digital I/O lines. The device also features a 68-pin male SCSI I/O connector. It has 2 analog filters (3-pole Bessel) with frequencies of 50 kHz and 500 kHz.

With NI LabVIEW, users can customize information protection applications without the need for graphical programming and more than 500 analysis features and advanced programming devices. LabVIEW Full and Professional development frameworks integrate LabVIEW SignalExpress for interactive data logging. The pre-heating time for the PXI-6115 is recommended to be 15 minutes and should be calibrated at least once a year. The device measures 6.3 x 3.9 inches. In the physical dimension. The recommended operating temperature ranges from 0 °C to 50 °C, and the storage temperature ranges from 20 °C to 70 °C.
