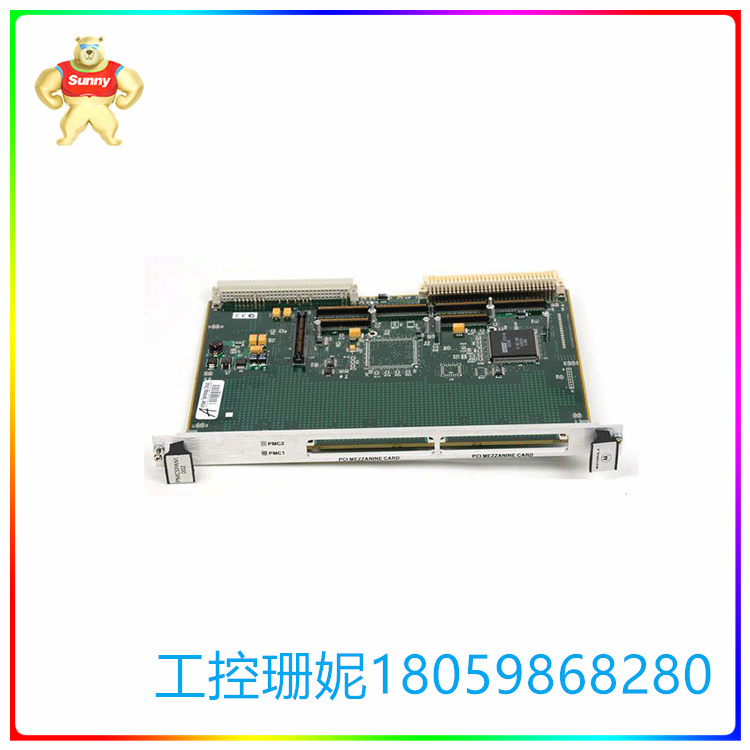

PMCSPAN1-002  PMC 载板 接口桥接

【产品详情】

本机具有原装 VME Scanbe 前面板和把手。

部件号： 01-W3404F 13A， 01-W3404F 53B， 01-W3404F 43B

特征：

单插槽 6U VMEbus 格式

PLX6150 PCI-to-PCI接口桥接

支持PCI夹层卡

堆垛能力

前面板和/或 P2 I/O

摩托罗拉 PMCspan 板允许用户使用艾默生围绕 PowerPlus 架构设计的基于 VME 的 CPU 模块来定制其确切的 I/O 要求。

当 PMCspan 板与处理器模块耦合时，系统提供多达 6 个 PCI 夹层卡 （PMC），比任何其他 VME 总线处理器模块都具有更强的扩展能力。每个 PMCspan 板支持两个单宽或一个双宽 PMC。通过将 PMCspan 板堆叠到处理器模块上，总共可以向计算引擎添加四个额外的单宽 PMC，无论是现在还是随着未来应用增长的需求。

PMCspan 是一个标准的 6U 单插槽 VMEbus 模块，通过 PCI 扩展连接器连接到其主机板。它支持前面板和 P2 I/O 访问，适用于客户提供的 PMC。

PMCSPAN1-002  PMC 载板 接口桥接

【英文介绍】

The unit features an original VME Scanbe front panel and handles.

Part number: 01-W3404F 13A, 01-W3404F 53B, 01-W3404F 43B

Features:

Single-slot 6U VMEbus format

PLX6150 PCI-to-PCI interface bridge

Supports PCI sandwich card

Stacking capacity

Front panel and/or P2 I/O

The MOTOROLA PMCspan board allows users to customize their exact I/O requirements using Emerson's VME-based CPU modules designed around the PowerPlus architecture.

When the PMCspan board is coupled to the processor module, the system offers up to six PCI sandwich cards (PMCS) with greater scalability than any other VME bus processor module. Each PMCspan board supports two single-width or one double-width PMC. By stacking the PMCspan boards onto the processor modules, a total of four additional single-width PMCS can be added to the compute engine, both now and as future applications grow in demand.

The PMCspan is a standard 6U single-slot VMEbus module connected to its host board via a PCI expansion connector. It supports front panel and P2 I/O access for customer-supplied PMCS.
