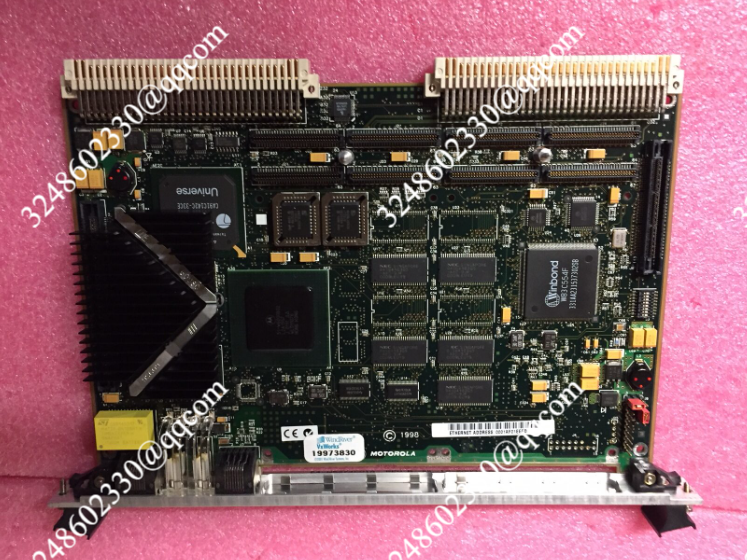

MOTOROLA MVME2431 VME处理器模块
PowerPC7507m32位微处理器
32KB/32KBL1缓存
1MB后端二级缓存
32MB至512MB的版ECC SORA
高达1MB的容量，用于板载固件或用户指定的要求
+8MB板载闪存，满足用户指定要求
带有自检诊断功能的板载调试监视器
两个32/64位PMC扩展插槽，带前面板和P21/0
+64位PCI扩展夹层连接器
8KX8NVRAM和一天中定时时钟，带可更换备用电边
一个异步串行调试端口
四个32位定时器，一个16位定时器，一个看门狗定时器
10/100兆/s以太网接口
VME总线的4级请求程序、7级中断程序和7级中断处理程序
适用于各种应用的低功耗、高性能微处理器
MVME2400系列VME板卡提供Motor-olaPowerPlusII架构的性能，并能够通过两块PCI夹层卡(PMC)进行完全定制，以满足您的应用需求。MVME2400的灵活性提供了一个优秀的基础平台，可以快速，轻松地定制各种行业特定的应用
利用摩托罗拉的低功耗，高性能的PowerPC750微处理机，外设组件互连PCI)总线的板载外设，处理器/存储器总线到PCI总线桥，和一个VME接口MVME2400处理器模块将最佳的灵活性和性能集成到单个VME插槽中
MVME2400详细信息
符合IEEE P1386.1标准的PMC插槽
MVME2400具有双PMC端口，支持前面板和P21/0P21/遵循PMC委员会PCII建议的O基PMC/O使用VME64扩展连接器时，引脚输出与MVME2400兼容。
PowerPlus架构
第二代体系结构，PowerPlusIl体系结构是一种经过全面优化的处理器和总线体系结构，可从PowerPC微处理器系列、PCI总线和VME总线中获得最大性能。原有的PowerPlus架构增加的功能包括支持100MHz的本地总线操作，并利用同步DRAM(SDRAM)技术。基于PowerPlusII架构的VME处理器板的出色性能并非由单一因素决定。PowerPlusIl架构设计中的许多元案有助于实现其出色的性能，其中包括处理器/内存子系统。高速局部总线，优化解耦架构。将处理器与PCI去糕，以及可减少PCI延迟得高级VME接口。
除了提供高性能扩展1/0外，符合IEEEP13861标准的PMC端口还为未来几代产品提供了通用架构。需要更改信用证。在重用相同的基础平台的同时，只需更换PMC就可以满足需求，从而降低长期拥有成本。
VME64扩展连接器
为了最大限度地发挥MVME2400的功能，5排160针DIN连接器取代了3排96针连接器。用于P1和P2的VME上。两行Z和D已添加到VMEP1/J1和P2/J2连接器为用户提供了VME64扩展连接器与现有VME卡系统100%%向后兼容。
MVME2401-1 233 MHz MPC750, 32MB ECC SDRAM, Scanbe handle
MVME2401-3 233 MHz MPC750, 64MB ECC SDRAM, IEEE handle
MVME2403-1 233 MHz MPC750, 32MB ECC SDRAM Scanbe handle
MVME2403-3 233 MHz MPC750, 32MB ECC SDRAM, IEEE handle
MVME2431-1 350 MHz MPC750, 32MB ECC SDRAM, Scanbe handle
MVME2431-3 350 MHz MPC750, 32MB ECC SDRAM, IEEE handle
MVME2432-1 350 MHz MPC750, 64MB ECC SDRAM, Scanbe handle
MVME2432-3 350 MHz MPC750, 64MB ECC SDRAM, IEEE handle
MVME2433-1 350 MHz MPC750, 128MB ECC SDRAM, Scanbe handle
MVME2433-3 350 MHz MPC750, 128MB ECC SDRAM, IEEE handle
MVME2434-1 350 MHz MPC750, 256MB ECC SDRAM, Scanbe handle
MVME2434-3 350 MHz MPC750, 256MB ECC SDRAM, IEEE handle
MVME2400-0321 450 MHz MPC750, 32MB ECC SDRAM, Scanbe
MVME2400-0323 450 MHz MPC750, 32MB ECC SDRAM, 1101
MVME2400-0331 450 MHz MPC750, 64MB ECC SDRAM, Scanbe
MVME2400-0333 450 MHz MPC750, 64MB ECC SDRAM, 1101
MVME2400-0341 450 MHz MPC750, 128MB ECC SDRAM, Scanbe
MVME2400-0343 450 MHz MPC750, 128MB ECC SDRAM, 1101
MVME2400-0351 450 MHz MPC750, 256MB ECC SDRAM, Scanbe
MVME2400-0353 450 MHz MPC750, 256MB ECC SDRAM, 1101
MVME2400-0361 450 MHz MPC750, 512MB ECC SDRAM, Scanbe
MVME2400-0363 450 MHz MPC750, 512MB ECC SDRAM, 1101
