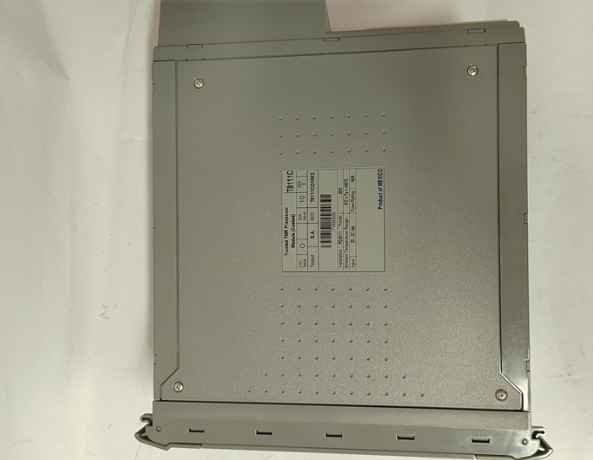

ICS TRIPLEX T8111C 三重冗余系列配置模块化

 ICS TRIPLEX T8111C 三重冗余系列配置模块化

ICS TRIPLEX T8111C 应用TMR处理器三重冗余系列配置模块化可信的TMR处理器提供故障监测、自我测试和诊断功能。信的TMR处理子系统提供故障监测、自检和诊断功能。定期对微处理器、内存管理单元、HIFT时钟和通信总线进行硬件测试。单元；HIFT时钟和通信总线。可信的TMR处理器的错误检测逻辑被定期测试，以确保其持续正确的操作。测试是通过硬件和软件的自我测试进行的。由模块的实时操作系统自动安排。所有测试的结果都存储在日志中，以便上传到工程工作站。该模块的 "维护 "模式提供 "运行 "模式下的所有功能。模式下的所有功能，并提供下载应用程序。在维护模式下，工程工作站被允许修改用户程序和重新编程模块。并对模块进行重新编程。可信的TMR处理器有一个RS232串行诊断端口和前面板指示灯，以帮助模块的故障诊断。以帮助模块进行故障诊断。诊断端口的串行数据速率为19k2比特/秒，用于连接工程工作站和可信的TMR处理器。工程工作站与可信的TMR处理器的接口。在处理器板发生故障的情况下，可信的TMR处理器会自动与其余的系统操作隔离。自动与其余的系统操作隔离。外部接口保持在默认状态它们的默认状态，除非该接口是用于故障和诊断信息的。信息。在可能的情况下，表明故障来源/原因的信息被保留在闪存中。在Flash存储器中。故障复位命令可以通过前面板的复位按钮或工程工作站启动按钮或从工程工作站启动。

三重模块化冗余（TMR），容错（3-2-0）操作。

 ICS TRIPLEX T8111C 三重冗余系列配置模块化

- 硬件实现的容错（HIFT）架构。

- 硬件和软件测试机制，提供非常快的故障识别和响应时间。

响应时间。

- 自动故障处理，无扰民报警。

- 有时间戳的故障历史记录。

- 热替换（不需要重新加载程序）。

- IEC 61131-3编程语言。

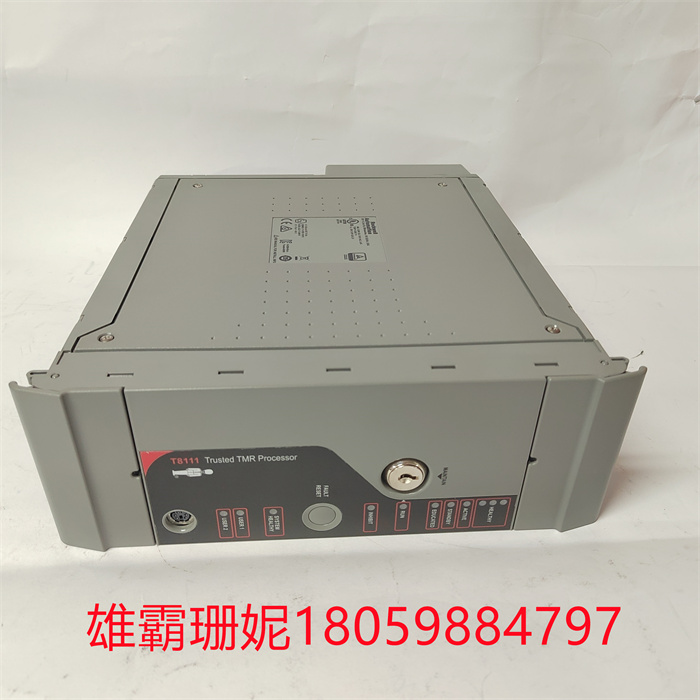

- 显示模块状态的前面板指示灯。

- 前面板RS232串行诊断端口，用于系统监控、配置和编程。

编程。

- IRIG-B002和B122时间同步信号。

- 主动和待机处理器故障和失效触点。

- 两个RS422/485可配置的2或4线连接。

- 一个RS485 2线连接。

- 通过IEC 61508 SIL 3认证。
