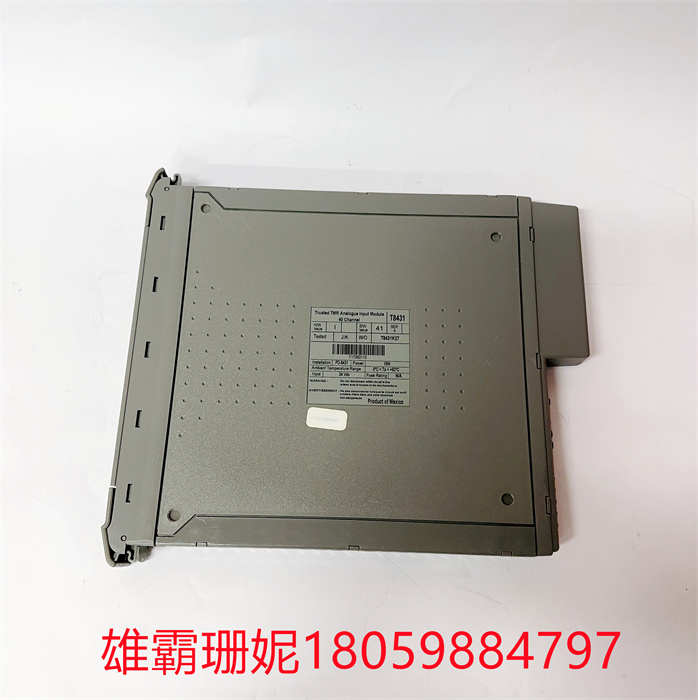

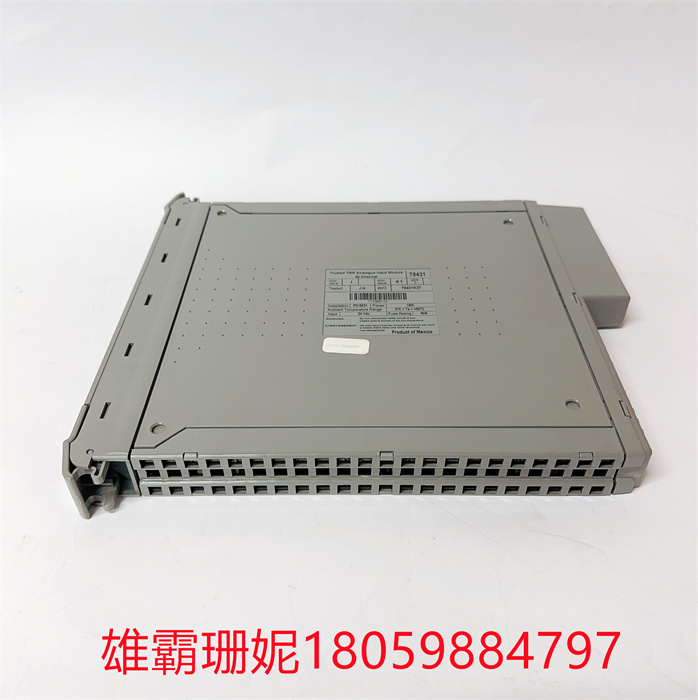

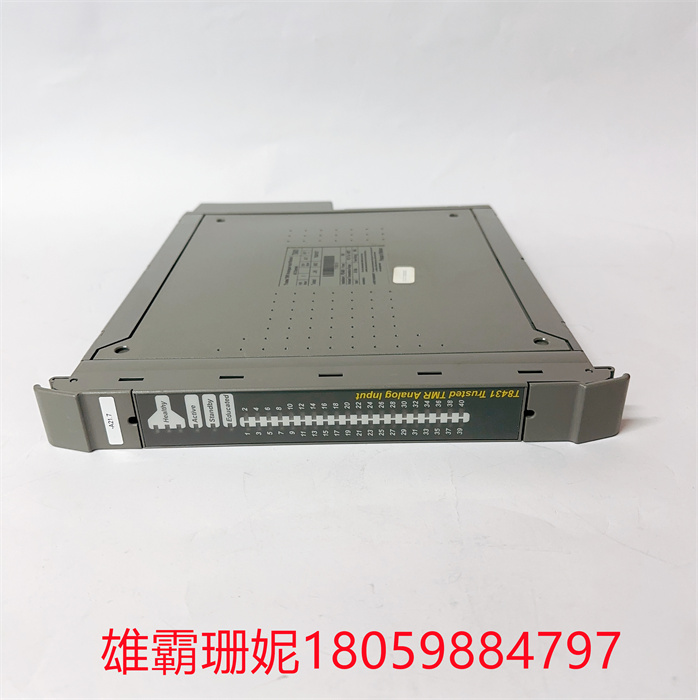

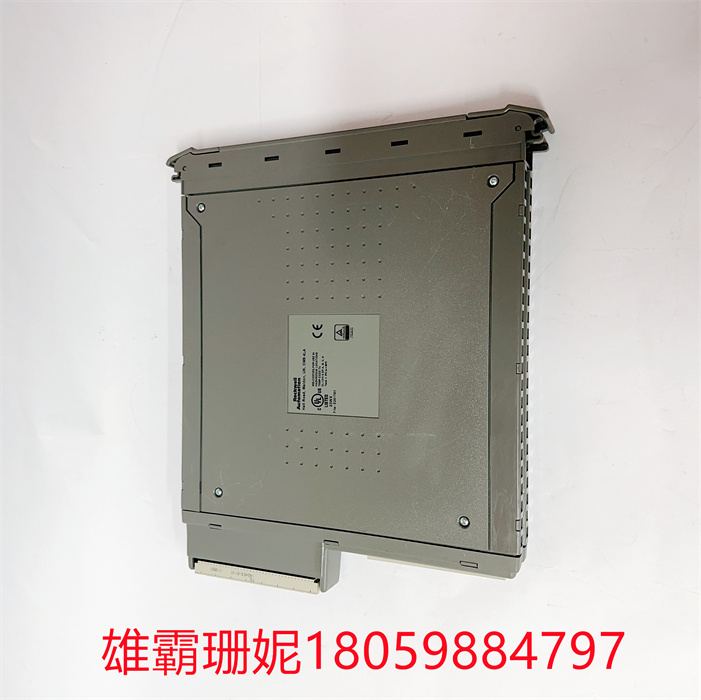

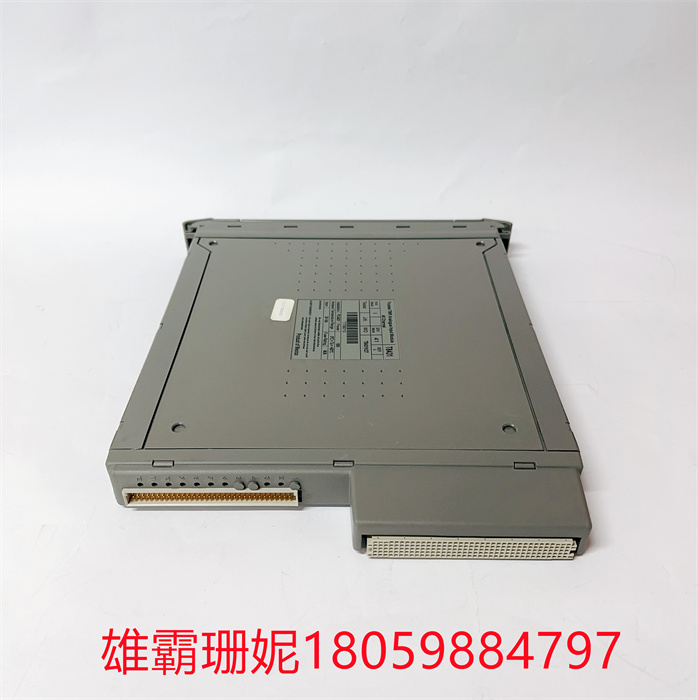

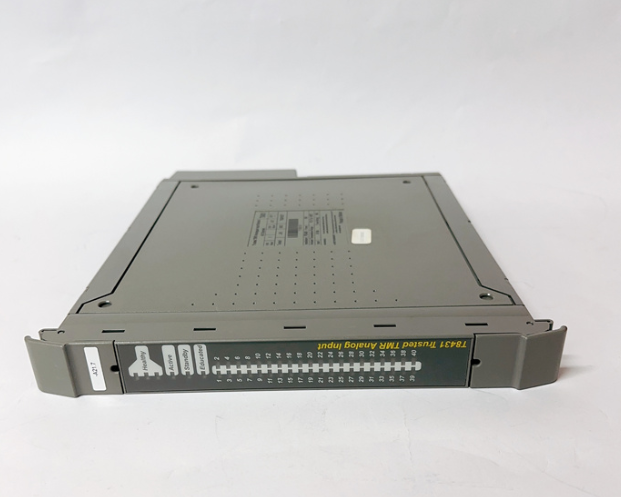

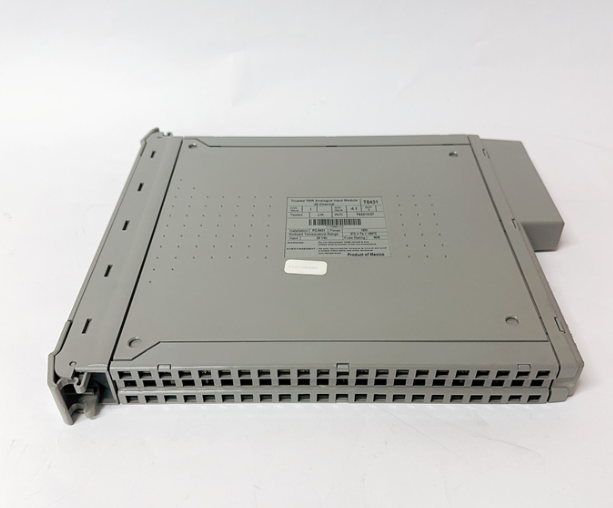

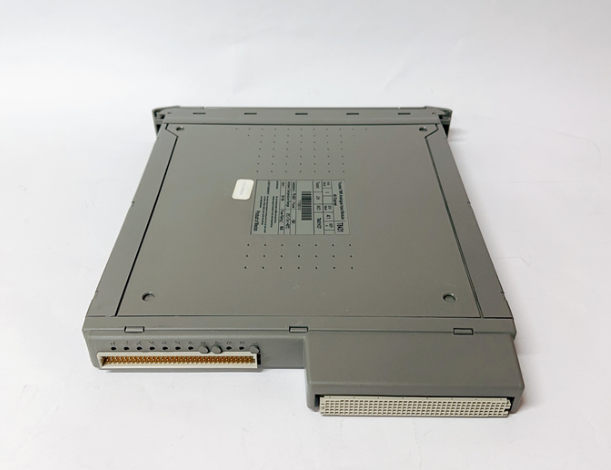

ICS TRIPLEX T8431 模拟量输入模块

 ICS TRIPLEX T8431 模拟量输入模块

TMR扩展处理器是-种基于TMR结构安排的容错设计在锁步配置中。的基本结构，用简化的术语表示TMR扩展处理器。该模块有三个主要的故障遏制区域(FCRA、B和C)fcr包含扩 展总线和模块间总线(nter-Module Bus, IMB)的接口，IMB是主备总线与机箱中其他TMR扩展处理器的接口，控制逻辑，通信收发器和电源。

 ICS TRIPLEX T8431 模拟量输入模块

模块和MR处理器之间的通信是通过TMR扩展器进行的接口模块和三三倍扩展总线。扩展总线是三倍的点对点架构。扩展总线的每个通道包括单独的命令和回应媒体。在扩展器总线接口提供投票,以确保电缆故障是可以容忍的，扩展处理器的其余部分在-一个完全 三倍的模式，即使发生电缆故障，模块与扩展器机箱中的I/O模块之间的通信是通过扩展板背板上的IMB。IMB与控制机箱，提供相同的容错、高带宽通信接口模块和TMR处理器之间。与扩展总线接口一样所有事务都经过投票, 如果出现错误，则将错误定位到IMB。第四个FCR(FCR D)提供非关键监控和显示功能fcr内部拜占庭式投票结构的一部分。在需要接口的fcr之间提供隔离。以确保故障不能在它们之间传播。
