完成制绒工艺的硅表面布满金字塔结构,能够有效降低光(特别是可见光)的反射率,其对电池光生电流的影响主要有以下几点:
a. 减少硅片表面光发射,增加光子吸收,光生电流增大。
b. 改变光进入硅中的角度,增加光在硅中的传输距离,增加光子吸收,光生电流增大。
c. 到达硅片背面的长波光子因角度改变,有可能再次反射回硅内而被硅吸收,形成光陷阱。
金字塔主要测量难点:
金字塔的真实3D结构
由于倾斜角度过大(50度以上 )而导致无法测量完整
横向间距(微米级)过小而无法识别

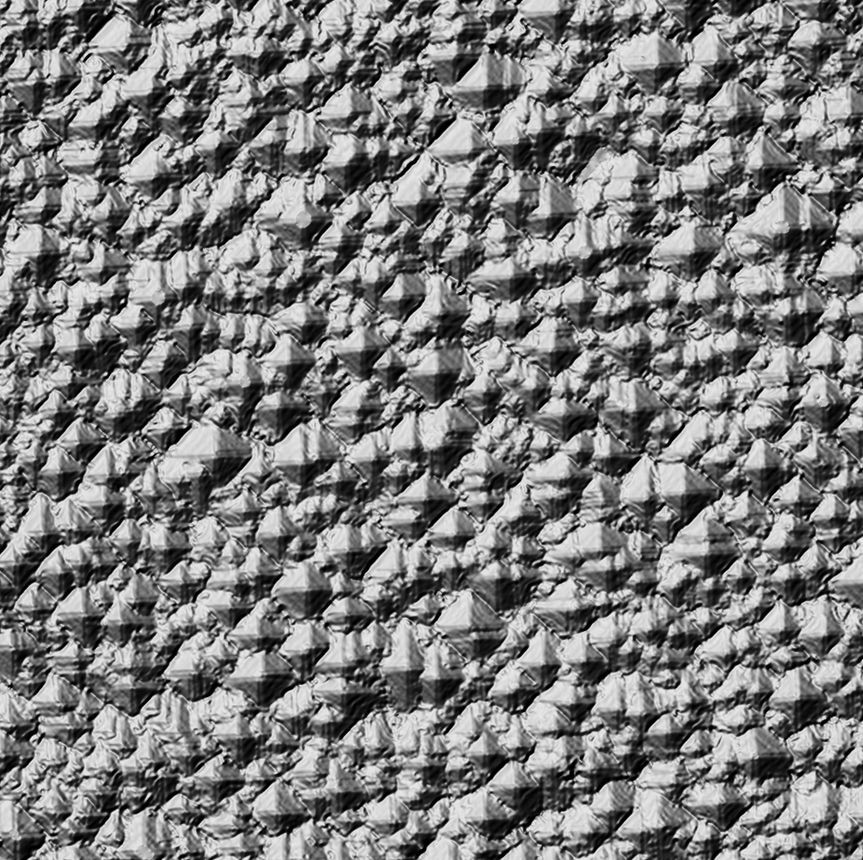

太阳能金字塔结构
针对太阳能电池板的测量分析,马尔可以提供相应的MarSurf CM Select测量解决方案。

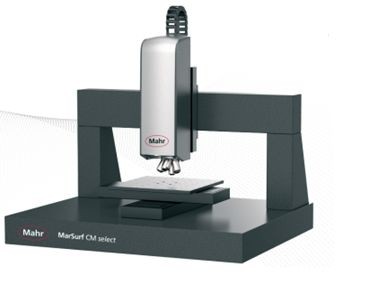

马尔3D共聚焦定制化显微镜
• 基于CMP和Ture Detection双重技术的非接触式测量
• 全电动轴CNC控制
• 测量快速及可自动高清拼接
• 最大可测角度高达71.8度
• 可达纳米级的Z向分辨率
• 可达亚微米级的横向分辨率
• 操作简单方便,可实现自动化检测
