博世力士乐线性传动系统 为您量身打造的自动化解决方案

时间:2024-07-18 09:36:57 作者:作者 点击:

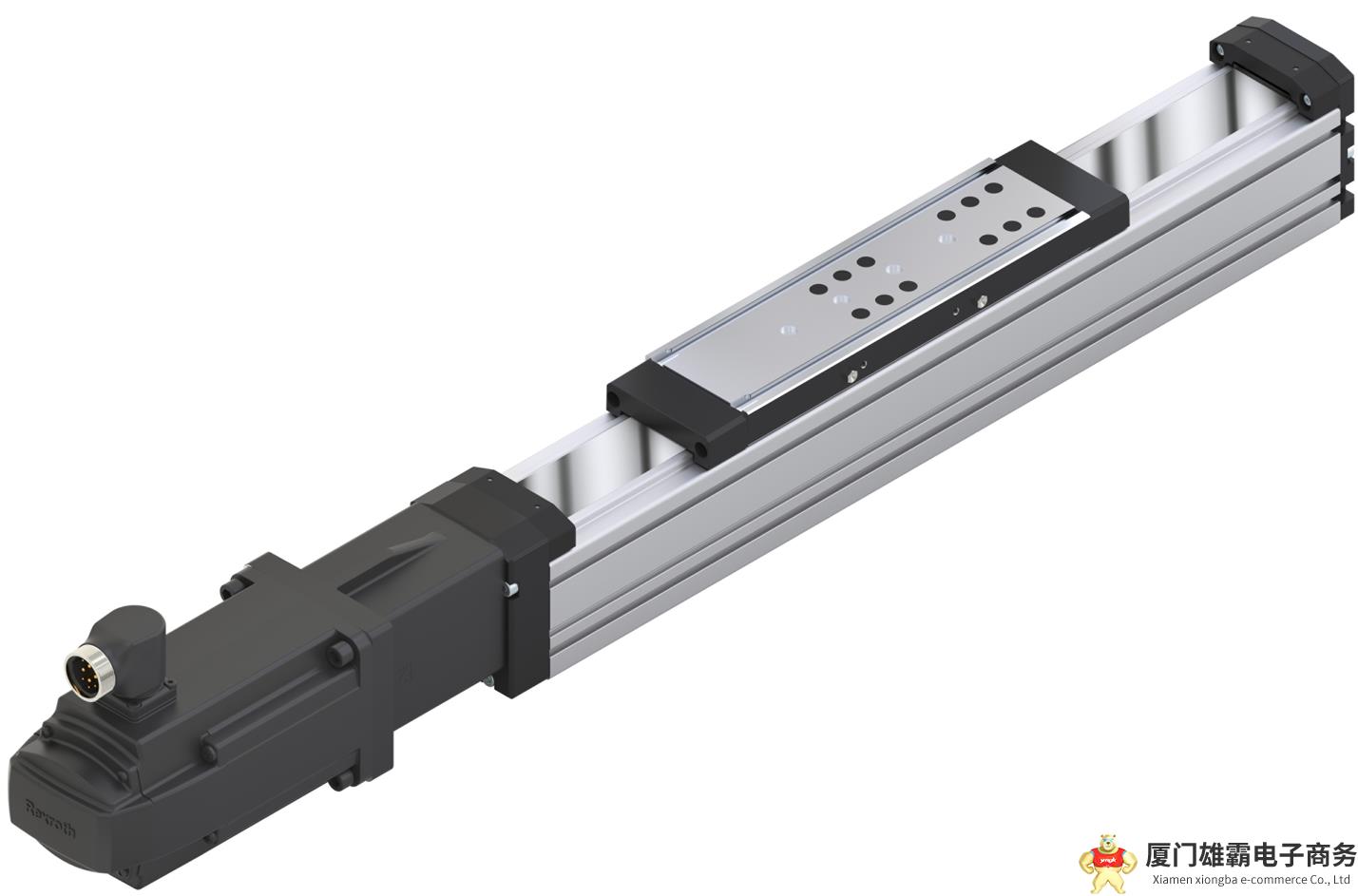

博世力士乐线性传动系统产品(图源:博世力士乐)

在当前的环境下,高可用性生产依赖于高效、快速且易于实施的自动化解决方案来实现。博世力士乐以单轴和多轴应用为范本,展示了如何在实践中实现这一目标。

无论是减少二氧化碳排放、优化供应链、解决技术工人短缺问题,还是开发新的业务领域,机械工程面临的挑战多种多样。这些挑战不仅影响设计过程,也影响供应商的选择。想要攻占线性传动技术市场,必须能够为自动化领域的紧迫问题提供针对性解决方案。而最重要的问题是:如何尽可能快速、高效地执行典型的运动任务?

轻松执行各种任务

在自动化领域,线性传动技术能够轻松地应用于各种不同的任务中。它们的应用范围广泛,包括拾取、放置、进料、分配、定位、分离、堆叠,甚至还包括组装、拧紧和测试等任务。然而,机器或系统制造商无法轻松地从目录中选择单个组件,然后对其进行配置和协调。因此,我们需要一个智能连接的产品组合,可以对单轴、执行器和多轴系统进行数字化地选择、设计和全面配置。如有必要,这些产品组合还应包括电机和驱动控制器,甚至包括带软件的完整智能子系统。

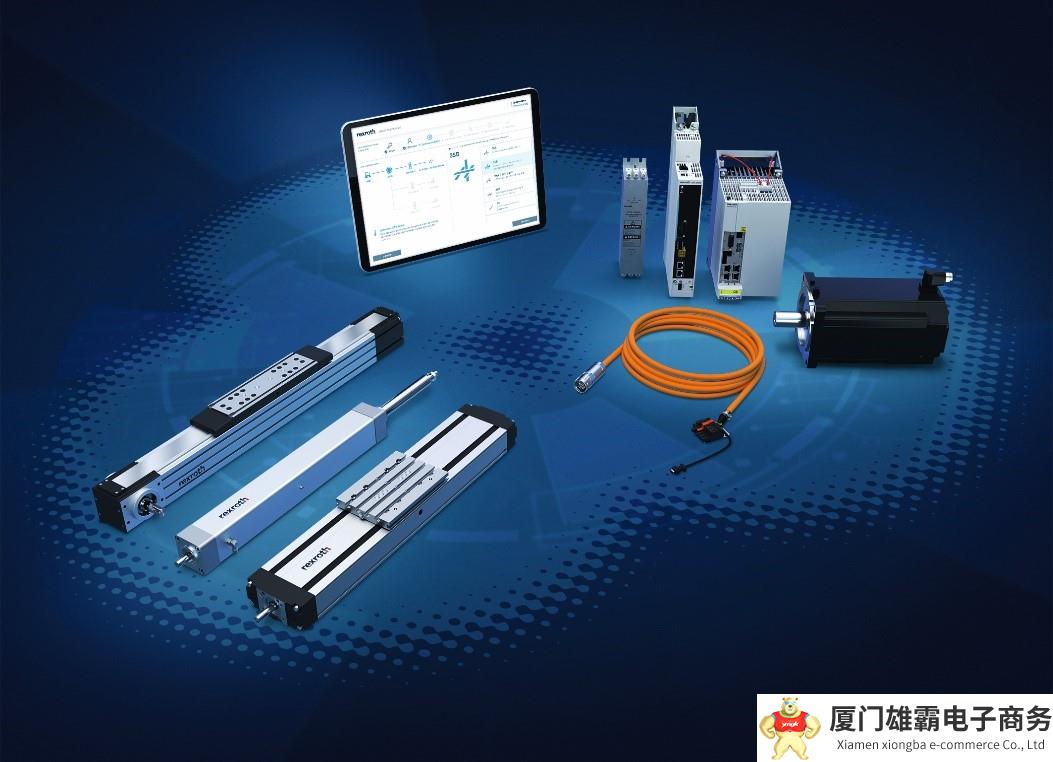

博世力士乐的可配置线性轴有助于解决运动任务,将涉及的工程工作步骤大大简化。(来源:博世力士乐)

打造高可用性生产线的快速之路

博世力士乐提供了一种模块化的建造系统,包括线性轴、驱动系统和软件解决方案。自动化过程在该行业中会比以前更快、更简单。无论是进料、转移、码垛,还是装卸,所有这些过程步骤都可以在各种线性轴的帮助下以非常经济的方式执行。

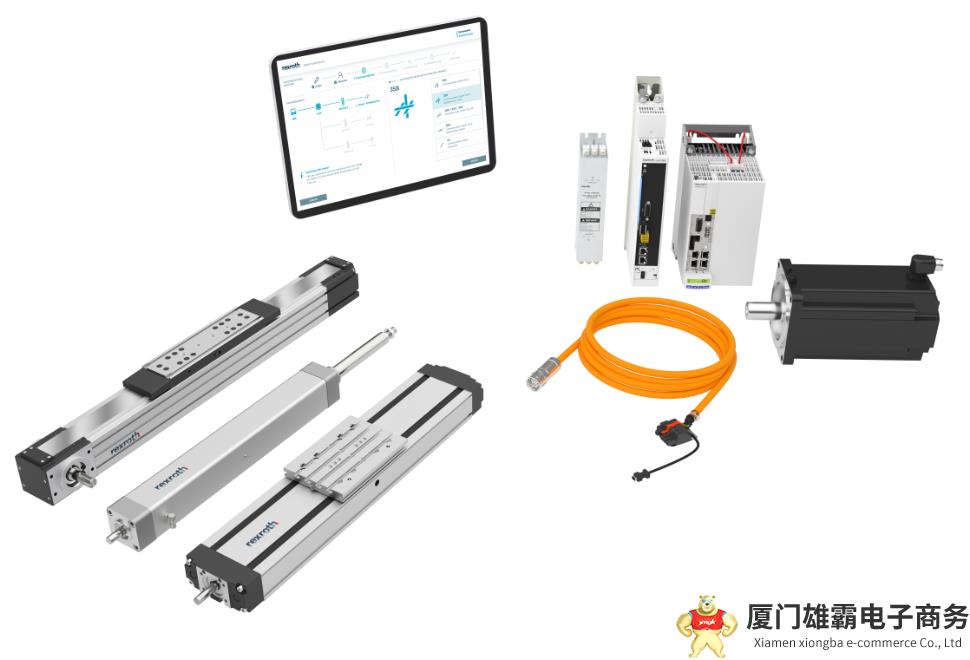

根据需求快速实现自动化:博世力士乐的产品组合中,线性轴覆盖了广泛的应用领域,且易于进行数字化配置和安装。可选的自动化软件包和预装的智能机电一体化(Smart Function Kit)软件能够加速调试和排序过程。(来源:博世力士乐)

搬运小型零件的经济型线性模块

鉴于广泛的运动需求,每个工艺步骤都可以采用不同的线性轴。例如,在博世力士乐的SMS产品组合(紧凑型丝杠传动模块)中,一个小型且紧凑的搬运轴就足以在相对较慢的循环时间内进行进料、转移或夹紧一托盘的小型零件。专为搬运小型零件而设计的带滚珠螺杆组件的小型模块,采用轻质铝作为线性导轨的一部分,特别节省空间。共有五种尺寸(30、40、50、80和120),小于1~22kg的典型负载可在1200mm的距离内高效移动,且成本经济。作为气动设备的理想替代品,超紧凑的线性轴还可以节省能源并降低维护成本。

小部件的经济高效搬运:超紧凑型SMS线性模组是气动驱动轴的低能耗、低维护的替代品。它们还可以组合使用,以满足多轴应用的需求。(来源:博世力士乐)

精确线性轴在核心工艺中的应用

随着运动的复杂性和要求的提高,线性模块必须具有更高的精确度、动态性和耐用性。博世力士乐开发了MKK/MKR线性模块系列,专为需要短周期时间和更高工艺力的应用而设计。在这个系列中,一个经典的球轨系统被安装在铝制的主体中。含有模块化支架的滑块设计可以承载5~200kg的负载,带传动的最大长度可达12m,而带滚珠螺杆组件的最大长度则可达4m。

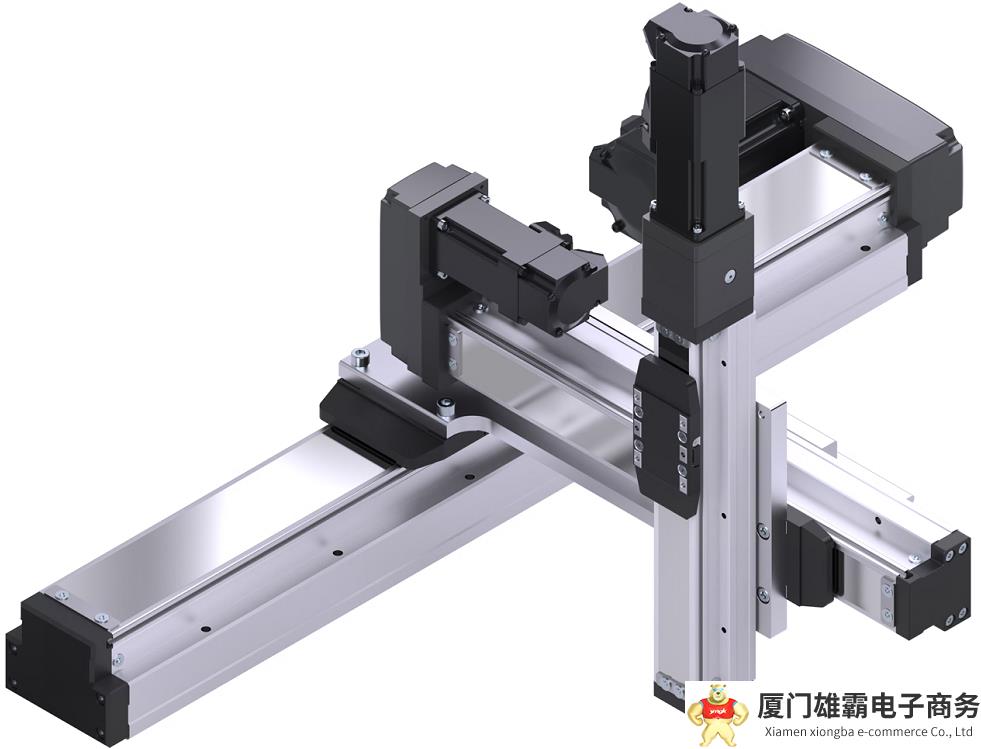

博世力士乐MKK/MKR线性模块系列(来源:博世力士乐)

全方位的多轴系统与线性机器人解决方案

线性轴由于其高刚性,也适合用于笛卡尔线性机器人的无支撑安装。CKK/CKR紧凑型模块作为一种特别节省空间的解决方案,将两个导轨组合在一个轴上。这样,即使在高横向力或力矩负载的情况下,也能在长达10m的长度上运输重达220kg的货物。

在进行码垛时,通常会将各种线性系统组合在一起,以创建一个既具有成本效益又功能强大且耐用的多轴系统。博世力士乐的智能搬运功能套件(Smart Function Kit — Handling)提供了一个模块化系统,可以快速灵活地组合,创建各种完整的解决方案,并使用预装的操作软件快速投入使用。对于周期时间短且定位精确的场景,可以将X方向的两个同步MKR线性模块分别与Y轴、Z轴的紧凑模块组合成三轴系统。

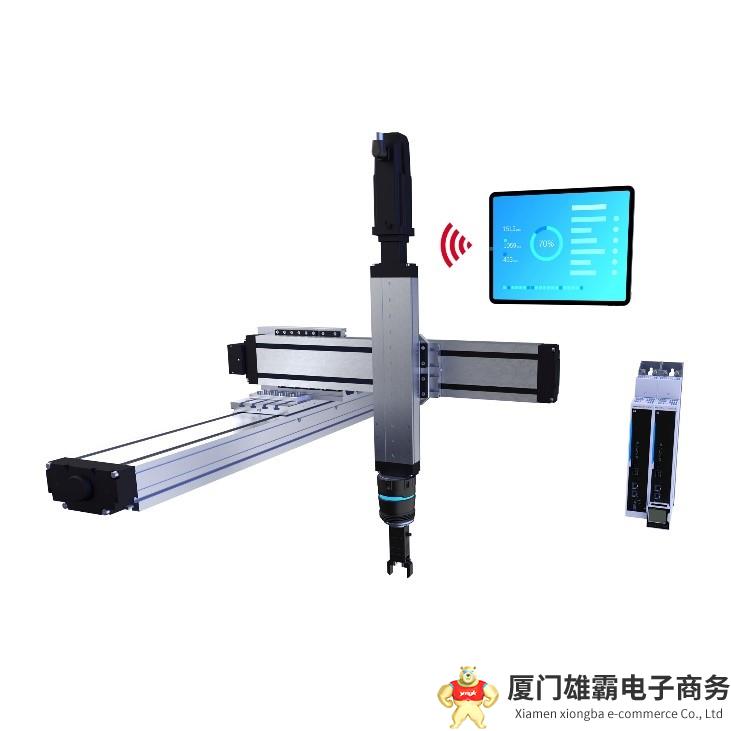

博世力士乐提供的智能搬运功能套件(Smart Function Kit for Handling),为用户提供了即插即用的机电一体化子系统,用于处理搬运任务。智能线性机器人大幅度减少了涉及的工程工作,仅需几次点击即可完成调试。预装的操作软件支持自动调试和可视化过程定义。(来源:博世力士乐)

执行器和伺服压力机

线性传动技术为工厂自动化的电动缸做出了重大贡献。机电解决方案提供了一种替代气动或流体驱动执行器的方案,它能够将电机扭矩直接且精确地转换为运动,节能且节约资源。电动缸主要由直接驱动和内置的滚珠或行星螺杆组件组成,广泛应用于电子产品和电池生产或快速消费品(FMCG)领域。机电执行器的一个显著优点是控制和编程非常容易。

博世力士乐的EMC和EMC-HP电动缸系列的应用范围广泛,从0.1kN的力的动态定位任务到100kN的冲压和连接应用。完整的功能包括大约3000种不同的配置,这些配置可以使用电子工具轻松定义和订购。力传感器、伺服电机、驱动控制器和工业PC与操作软件的结合,使得即用型伺服压力机也可以应用为智能机电一体化产品(Smart Function Kit),并直接根据材料编号订购。机电一体化子系统是预装配的,可以使用基于浏览器的预装操作软件在几分钟内完成调试和图形编程。该软件包还允许监控和传输过程和质量数据,包括合格/不合格评估。此外,还提供了功能块,用于快速方便地连接到更高级别的控制系统。

模块化伺服压力机:用于冲压和连接应用的智能机电一体化(Smart Function Kit)具有可选的力控制功能,将电动缸与适当的驱动控制器和传感器结合起来。预装的操作软件支持自动调试以及过程数据的监控和传输。(来源:博世力士乐)

借助电子工具节省时间

通过采用伺服压力机、线性机器人、多轴系统以及单轴的机电一体化设计系统,能够以快速、便捷且经济的方式实现各种应用。博世力士乐通过数字化过程链,直观且有针对性地覆盖了从LinSelect设计软件中预设的设计类型选择到最终在线配置和订购的全过程。

例如,需要单轴或多轴系统的用户可以在典型设计类型的基础上高效完成整个过程,并通过集成的合理性检查来防止设计错误。接下来,我们可以将电机、驱动控制器、操作软件和能量链添加到线性系统中,以逐步扩展线性系统的功能。之后,用户可以下载CAD数据和相关文档,并可以通过博世力士乐网上商店直接订购配置的系统。

博世力士乐的可选操作软件能将预先配置的单轴或多轴系统转变为具有自动调试功能的线性机器人。用户可以利用可选块进行图形化的顺序编程,同时,使用预设的功能块,可以迅速地与线路控制系统建立连接。

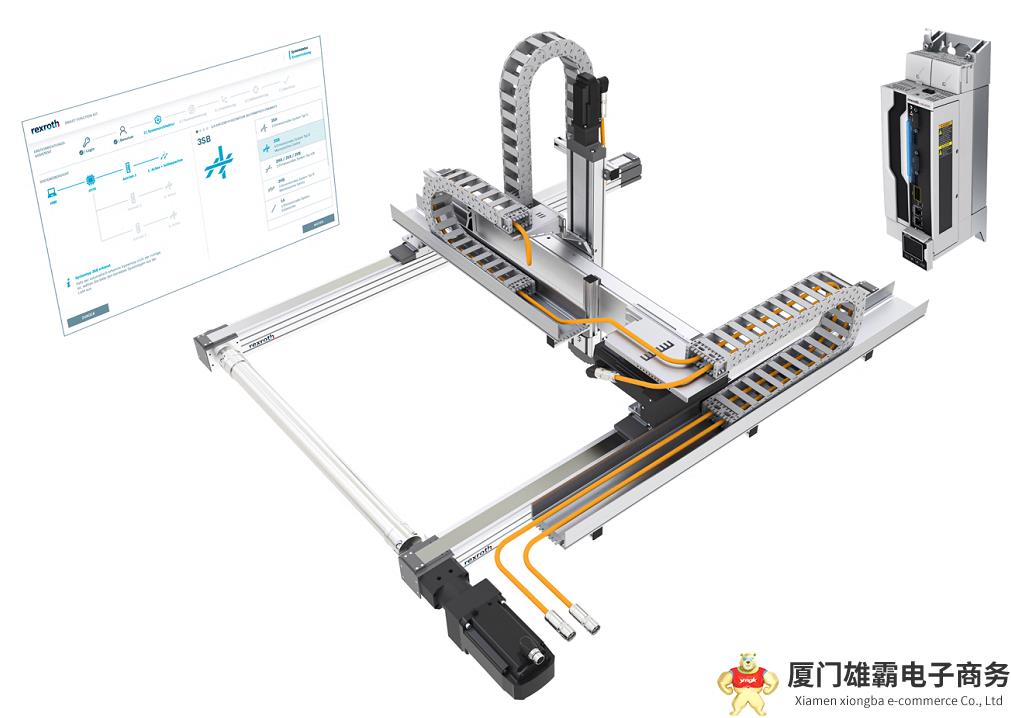

快速便捷地设计多轴系统:LinSelect电子工具清晰直观的用户界面引导系统集成商和具有过程知识的用户逐步找到最佳子系统,节省时间和金钱。(来源:博世力士乐)

针对客户特定需求的解决方案

基于其标准的线性传动和驱动技术方案,博世力士乐能够迅速且高效地满足各种复杂度的需求,并在客户特定的需求基础上提供解决方案。例如,这包括为适应特殊环境条件(如湿度、灰尘甚至洁净室)而进行的定制改造。此外,也包括满足具有特定动态操作要求的应用,如齿轮箱的减速比和订制的马达安装件。

无论是单轴系统、多轴系统还是电动缸,无论是标准型还是定制型,我们的模块化线性系统和执行器都能满足各种需求,使自动化任务得以轻松、快速且经济高效地完成。当线性传动技术部件不仅可以单独使用,而且还可以作为机电一体化子系统用于典型应用(如搬运、冲压和分配)时,这一优势尤为突出。借助智能机电一体化产品(Smart MechantronicX)模块化系统,博世力士乐显著缩短了从设计到实施的时间。

通过智能软件和电子工具、协调的驱动和自动化软件包以及直观的操作软件,博世力士乐也在努力缓解技术工人短缺的问题。这使得具有竞争力的机器和系统能够更快地推向市场。
