米尔FPGA核心板上市!国产紫光同创Logos-2核心板和Xilinx Artix-7核心板

时间:2024-05-31 10:17:24 作者:作者 点击:

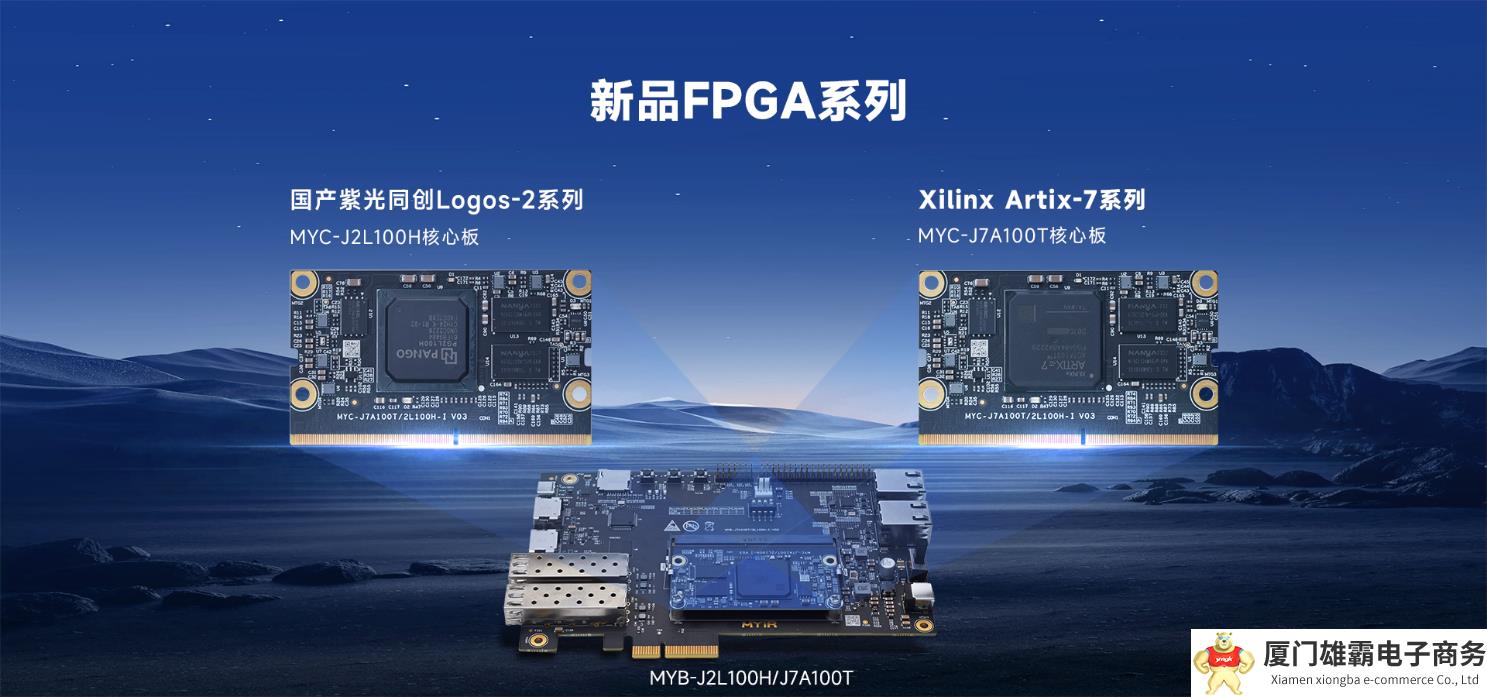

随着嵌入式的快速发展,在工控、通信、5G通信领域,FPGA以其超灵活的可编程能力,被越来越多的工程师选择。近日,米尔电子发布2款FPGA的核心板和开发板,型号分别为:基于紫光同创Logos-2系列PG2L100H的MYC-J2L100H核心板及开发板、基于Xilinx Artix-7系列的MYC-J7A100T核心板及开发板。

国产FPGA开发平台紫光同创Logos-2

紫光同创Logos2系列国产FPGA芯片,第一款高性价比FPGA产品PG2L100H及其全套自主软件和IP方案,该系列芯片采用28nm CMOS工艺制程,相对于40nm工艺Logos-1系列FPGA性能提升50%,总功耗降低40%,是国产FPGA领域的重大突破。米尔核心板主要使用PG2L100H,PG2L100H其逻辑资源133200,一路PCIE接口,4对GTP高速串行接口,6个bank,一共有285个FPGA管脚。

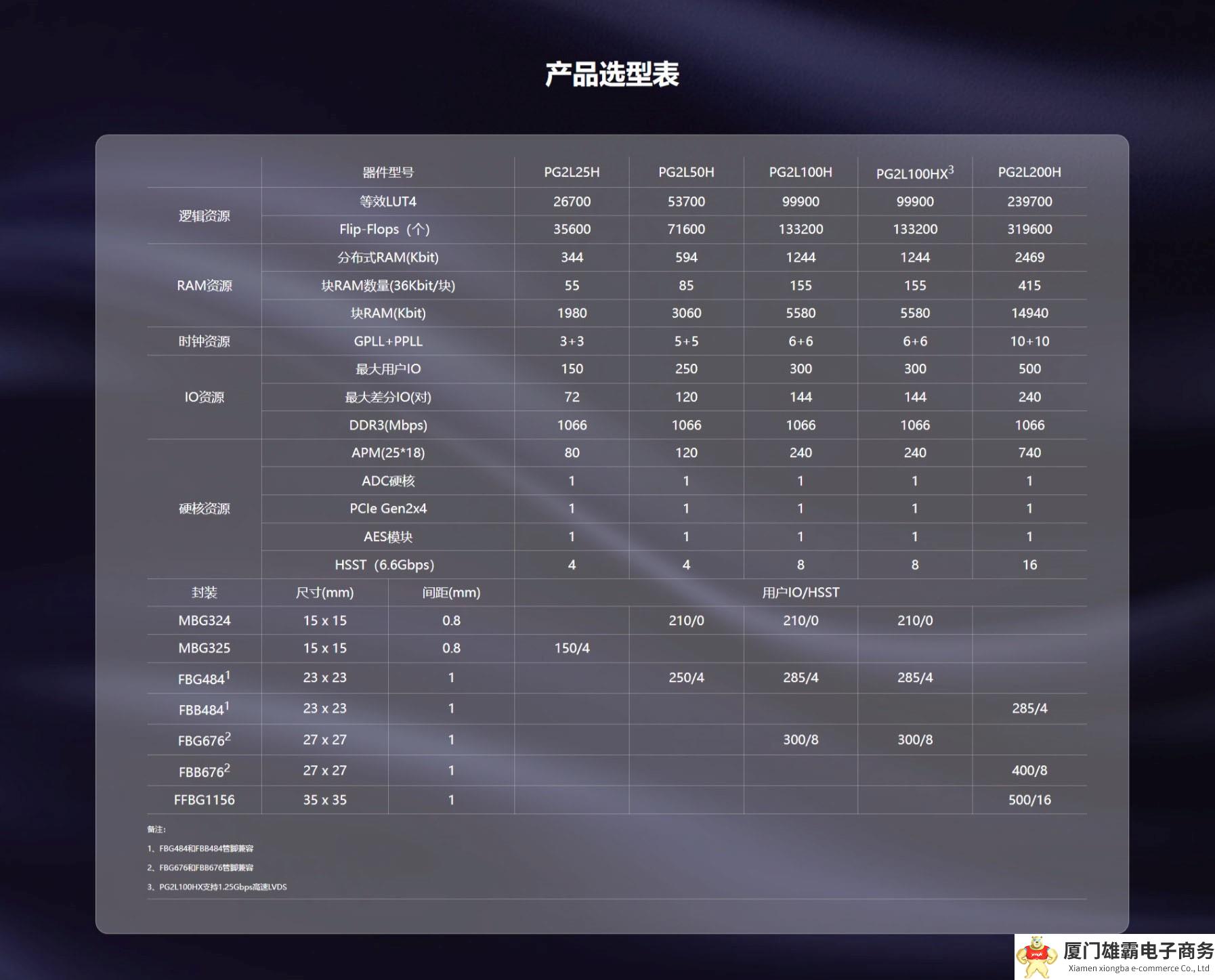

图 紫光同创Logos2系列基础特性

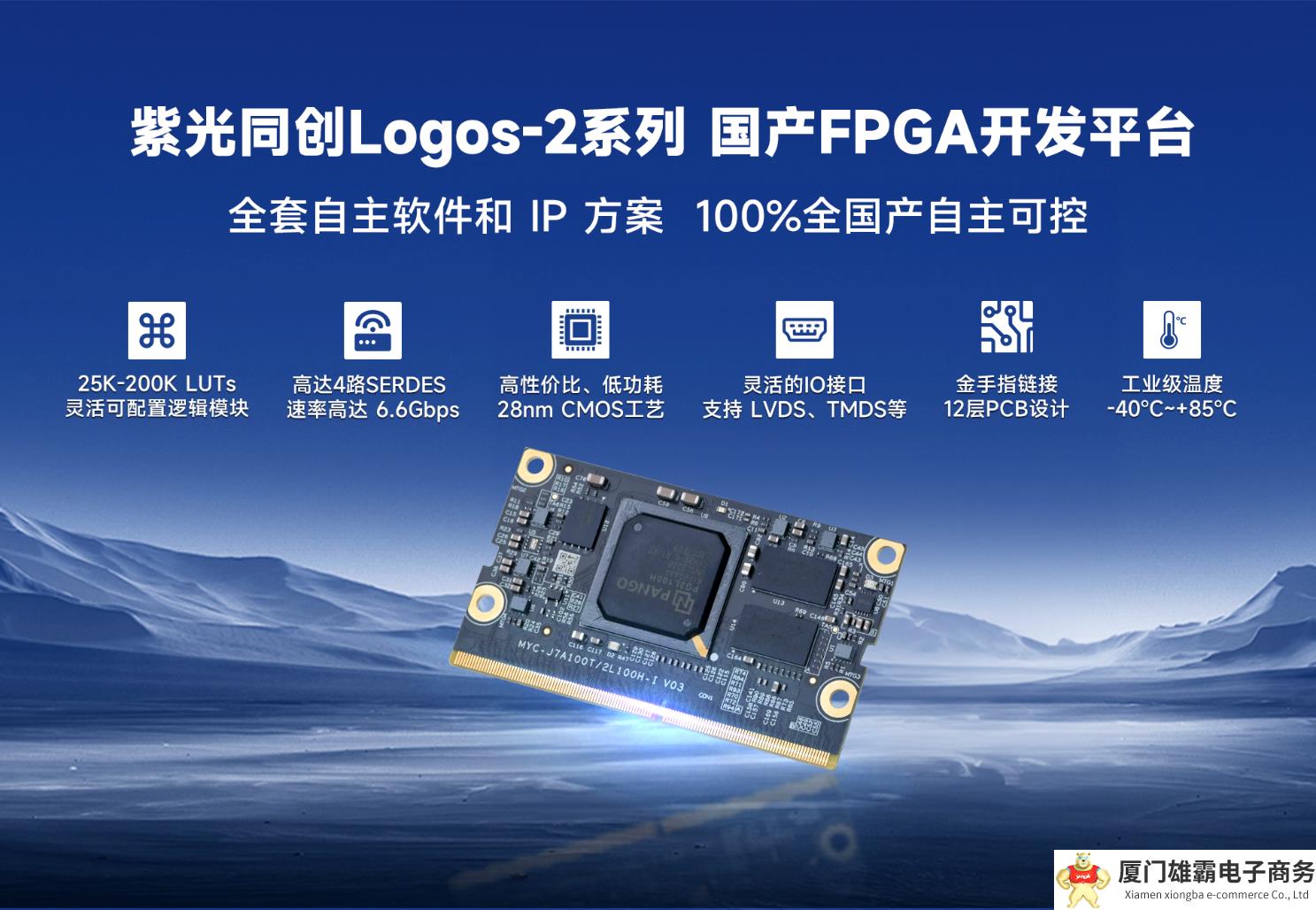

基于紫光同创Logos-2打造的核心板

MYC-J2L100H核心板采用高密度高速电路板设计,在大小为69.6mm(L)×40mm(W)的板卡上集成了PG2L100H-6IFBG484、DDR3、EEPROM、QSPI FLASH、DC-DC电源管理等电路。MYC-J2L100H核心板采用金手指链接,满足5G通信、视频图像处理、工业自动化、消费电子等市场的应用需求。

图:MYC-J2L100H核心板

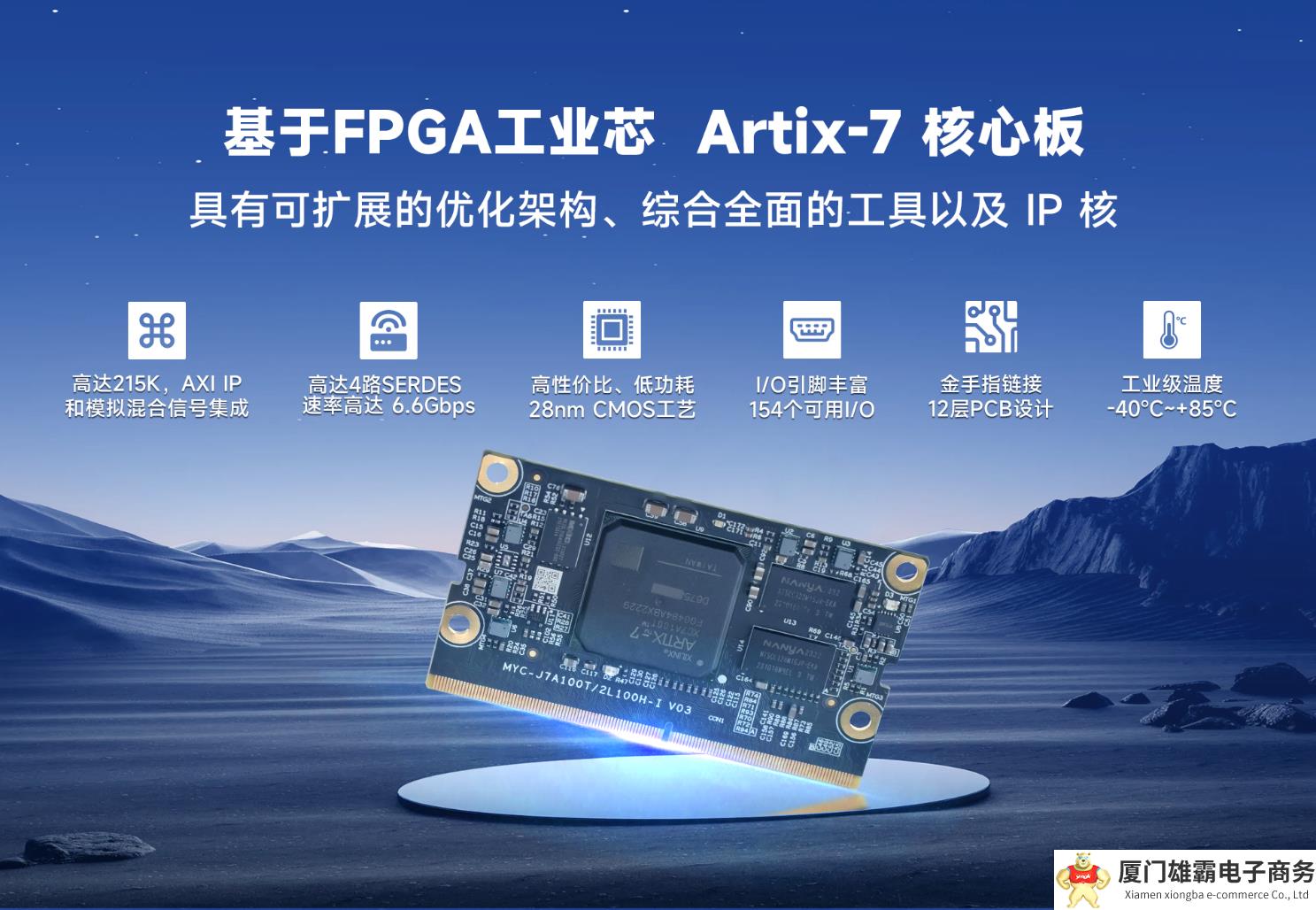

基于Xilinx Artix-7 XC7A100T核心板

基于Xilinx Artix-7™ 28nm FPGA芯片,配备了千兆以太网和高速DDR3 SDRAM,采用低成本、最小尺寸封装形式, XC7A100T具有触发器101440,一路PCIE接口,4对GTP高速串行接口,6个bank,一共有285个FPGA管脚。

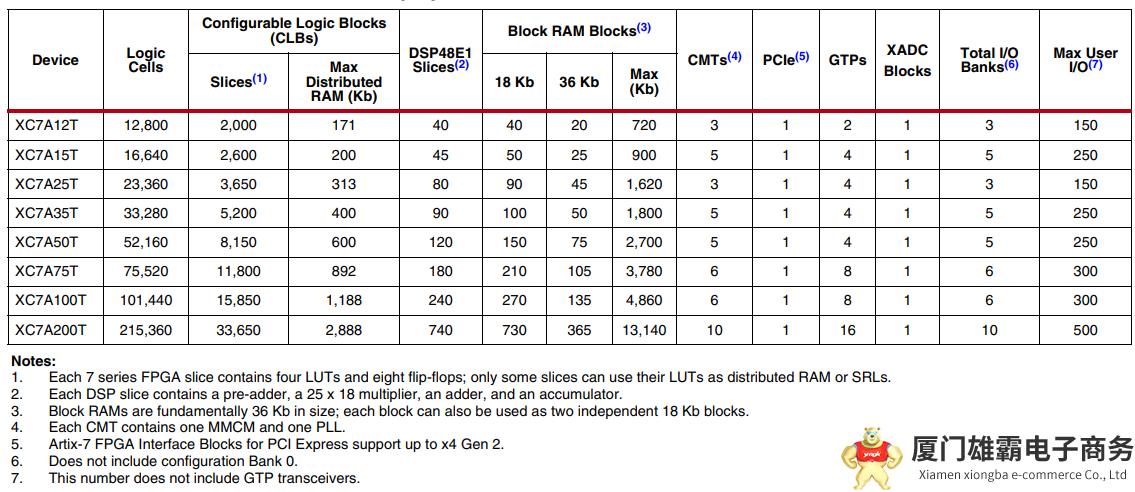

图  Artix‐7系列基础特性

MYC-J7A100T核心板基于Xilinx Artix-7 FPGA芯片,采用高密度高速电路板设计,在大小为69.6mm(L)×40mm(W)的板卡上集成了XC7A100T-2FGG484I、DDR3、EEPROM、QSPI FLASH、DC-DC电源管理等电路,该款产品适用于工业控制、自动化、通信、计算机等领域。

图: MYC-J7A100T核心板

MYC-J2L100H核心板和MYC-J7A100T核心板,这两款FPGA核心板,经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。

配套开发板

MYD-J2L100H开发板

MYD-J2L100H开发板,采用12V/2A直流供电,搭载了2路千兆以太网接口、2路SFP+接口、1路PCIE2.0、1路HDMI输入、1路HDMI输出、1路摄像头、1路Micro SD接口、1路USB-UART接口、1路FAN接口及一路扩展口。

MYD-J7A100T开发板

MYD-J7A100T开发板,采用12V/2A直流供电,搭载了2路千兆以太网接口、2路SFP+接口、1路PCIE2.0、1路HDMI输入、1路HDMI输出、1路摄像头、1路Micro SD接口、1路USB-UART接口、1路FAN接口及一路扩展口。

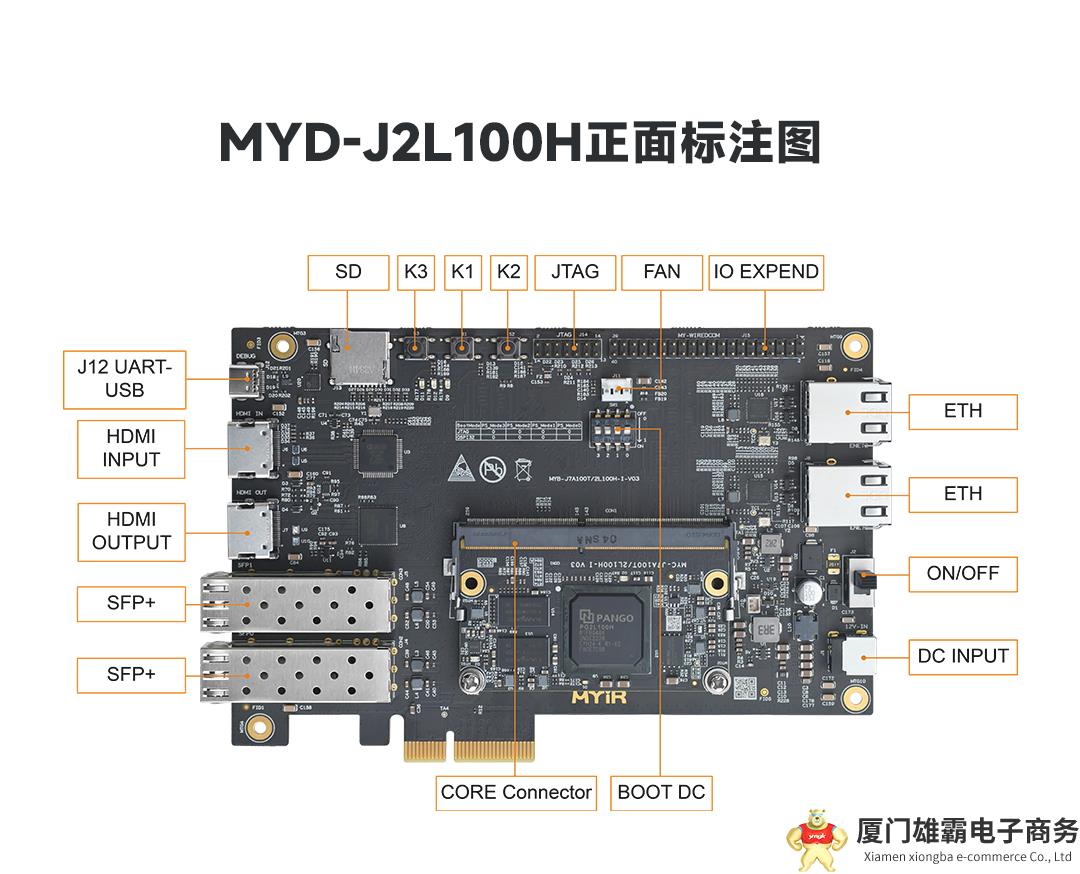

图: MYD-J2L100H开发板-正面标注图

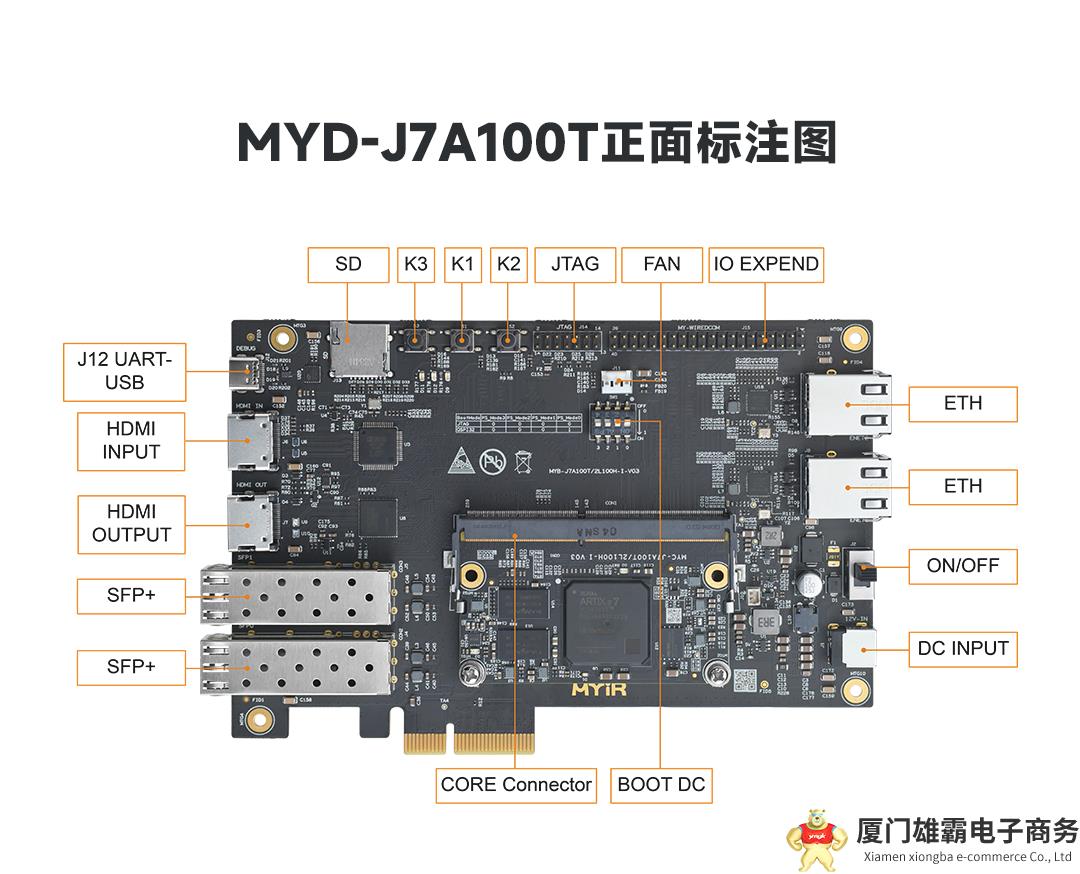

图: MYD-J7A100T开发板-正面标注图

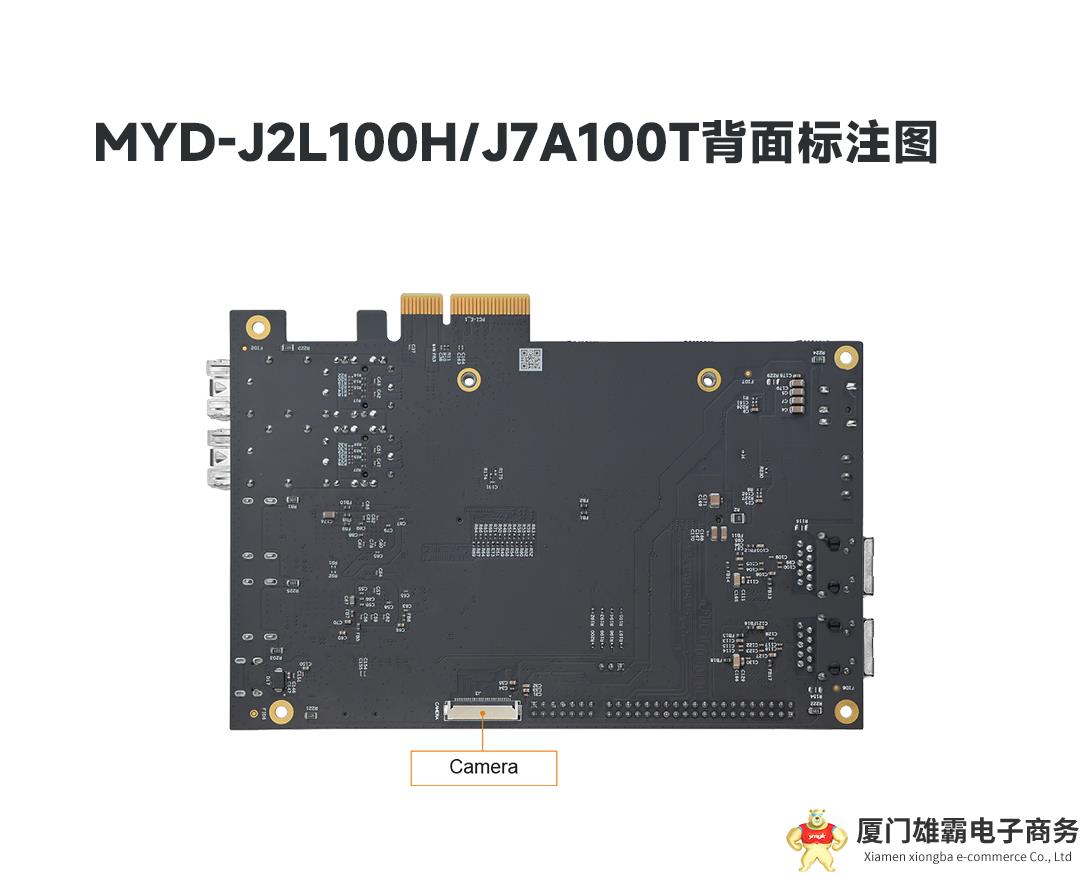

图: MYD-J2L100H开发板和MYD-J7A100T开发板背面标注图

附:天猫链接

产品链接:

MYC-J2L100H核心板及开发板https://www.myir.cn/shows/141/75.html

MYC-J7A100T核心板及开发板https://www.myir.cn/shows/144/74.html
