GD350变频器 | 为复卷分切机注入新动力

时间:2024-05-08 10:43:10 作者:作者 点击:

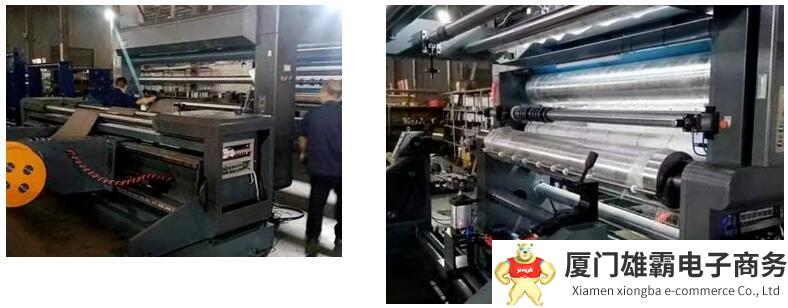

复卷分切机是将宽幅卷筒纸分切并复卷成宽度不等,直径大小不等卷材的纸张加工设备,浙江某机械厂主要生产瓦楞纸和箱板纸,在日常生产中,该复卷分切机存在有两个问题,包括改刀操作复杂,改刀时间长;切刀设备状况不良,分切效果不稳定。

▌为了进一步提高生产可靠性和产品质量,英威腾计划升级复卷机的系统方案,优化其产能和提升分切效果,以达到最小化复卷机非生产时间和减少人工操作的目的。

01

英威腾系统改造方案

英威腾提出了一个经济高效的技术解决方案,满足产能稳定性提高的所有要求。量身定制解决方案可无缝衔接现有的生产环境:

系统方案驱动层主要选择了3台GD350系列变频器,均使用闭环矢量,牵引速度模式,收卷AB转矩模式,放卷张力由PLC模拟量输出控制比例阀。

3台变频器的启停全部由PLC输出控制,485通信读取3台变频的当前状态以及控制收卷AB的转矩,牵引的模拟量输出(当前速度)给到收卷AB的模拟量输入(转矩模式速度限制),外整个系统采用共直流母线方式,从机发出的电可以返回给主机使用,减少能量通过能耗制动电阻的浪费,因考虑到停机和紧急停车,所以在牵引上配置了制动电阻。

工艺要求

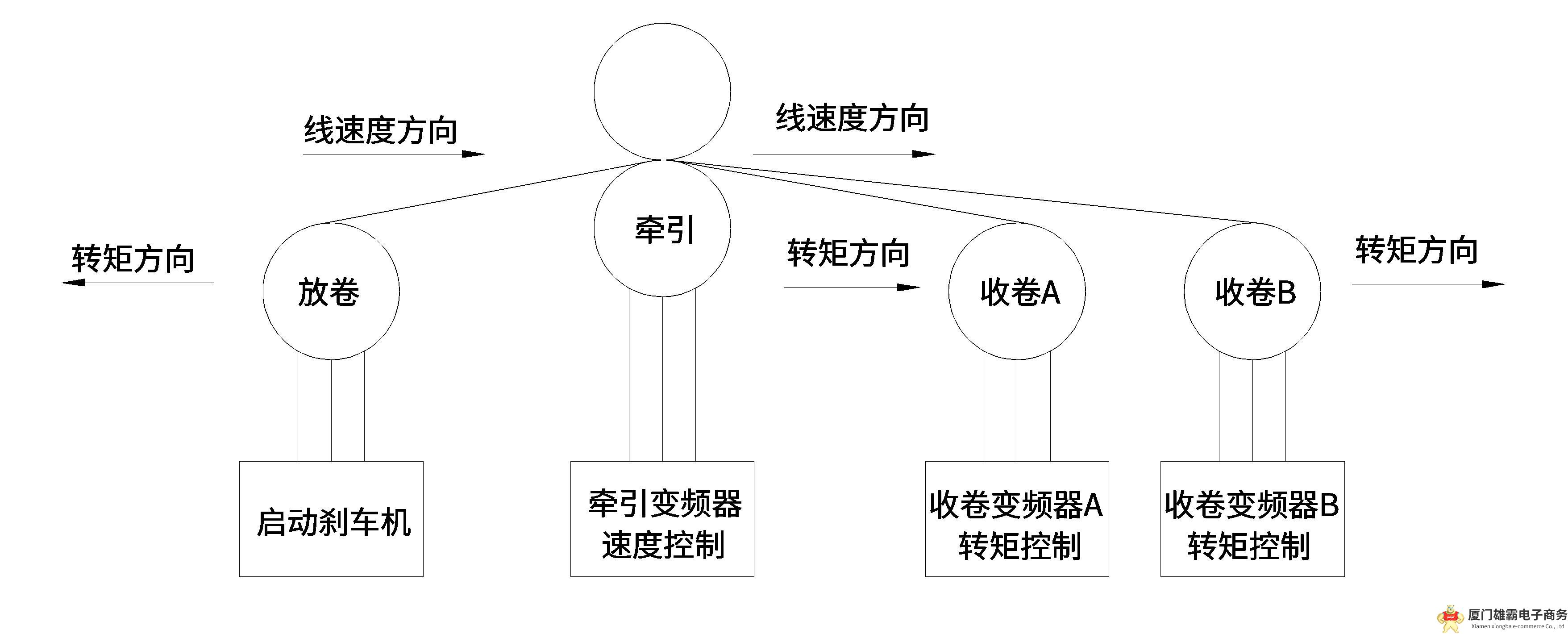

控制框图

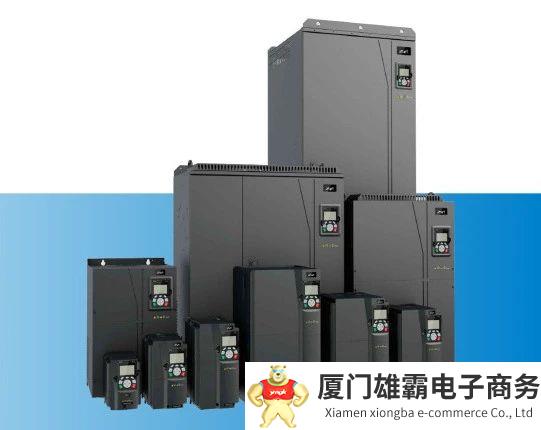

GD350系列变频器

▍ 集同步、异步电机驱动,开环、闭环控制于一体,全驱全能

▍ 采用新型矢量控制算法,提高了对电机参数的鲁棒性,无需复杂地调试参数,并且提高了电机控制的高速稳定性

▍ 可扩展性强,可同时选配多达3张不同类型的扩展卡

▍标配液晶键盘,易用性极大提高,并且支持3套变频器参数上传与下载

▍ 110kW以下机型均可实现内置制动单元,18.5-110kW机型内置直流电抗器

▍ 标配安全转矩停止(STO)功能

02

改造后显著优势

高精度和高效率

主机和从机速度同步通过模拟量限速,保证了加减速时候的动态响应,通讯控制收卷转矩,避免模拟量控制零漂问题以及省去张力传感器,能更准确地完成切割任务,提高产品的良品率,同时可缩短生产周期,满足市场的快速需求。

节能和环保

GD350采用共直流母线方式,减少能量通过能耗制动电阻的浪费,降低了能耗和成本。

定制化服务

英威腾可跟随市场需求的多样化,根据厂商的具体需求,提供定制化的设备和解决方案,满足用户的特殊需求。

英威腾GD350的集成特点和易用性为用户提供了出色的使用体验,为复卷机现代化改造提供生产线的功能优化,最终实现提产增效。

印包行业设备正逐渐实现全面数字化控制。英威腾高性能的产品和自动化控制系统方案,可实现对整个生产过程的精确监控和调控,提高设备运行的稳定性和效率,帮助现有生产线实现更快运作。
