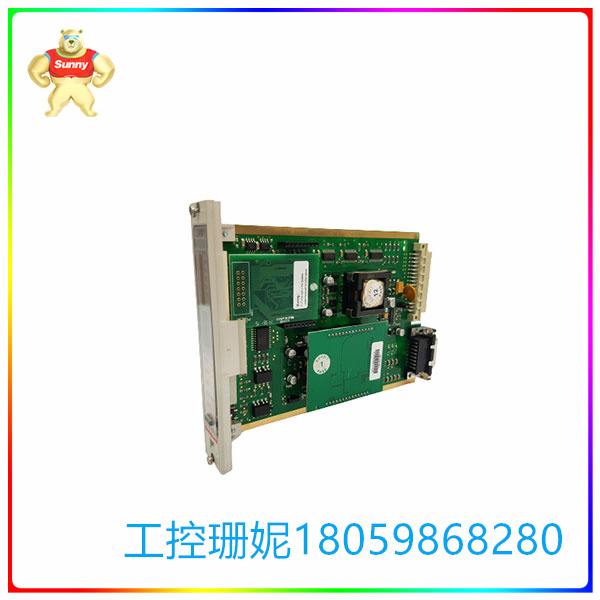

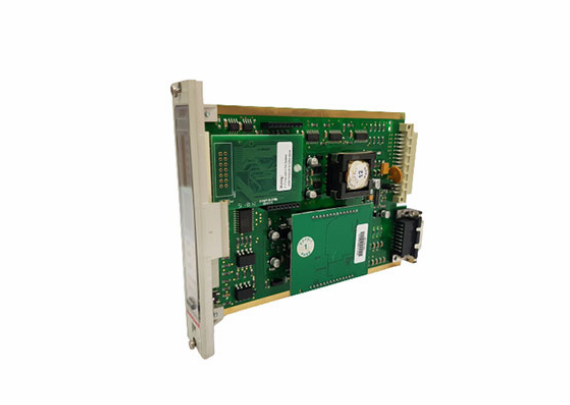

05701-C-0241 控制系统 单通道工作模式

【产品详情】

 5701 系列控制系统是 System 57 系列的一部分，
设计用于监测现场安装的工业气体检测仪。该系统的主要
特点是：
* 使用 3U 卡格式在标准的 19 英寸子架中提供多达 16 个气体检测通道。
* 使用 3U 卡格式，在半个 19 英寸子机架中提供多达 8 个气体检测通道。
* 机架可用于前部和后部检修现场布线。
* 适用于最大 2.5mm2 电线的简单现场连接
* 高完整性系统的单通道工作模式。
* 通道控制卡可拆卸，不干扰其他接线。
* 催化桥或 4 – 20mA 输入。
* 可选报警转换继电器输出。
* 主报警、分区报警和投票报警的多报警模式。
*上升，下降，STEL和LTEL/RATE报警输出。
* 更新单个或多通道警报的警报。
* 远程禁止和复位输入。
* 继电器输出接通和/或关闭时延时。
* 可选 0 – 20mA 或 4 – 20mA 隔离监视器输出。
* 使用专用工程卡易于校准和操作。
* 符合EMC标准。
* 通过工程卡提供的选项：
* 主警报更新。
* 事件打印机。
* 使用Modbus协议进行串行通信。

05701-C-0241 控制系统 单通道工作模式

【英文介绍】

The 5701 series control System is part of the System 57 series,

Designed to monitor industrial gas detectors installed in the field. The main of the system

The characteristics are:

* Provides up to 16 gas detection channels in a standard 19-inch sub-rack using the 3U card format.

* Up to 8 gas detection channels in half a 19-inch sub-rack using 3U card format.

* Racks can be used for front and rear overhaul field wiring.

* Suitable for simple field connections of wires up to 2.5mm2

* Single-channel operation mode for high integrity systems.

* The channel control card is removable and does not interfere with other wiring.

* Catalytic bridge or 4-20mA input.

* Optional alarm conversion relay output.

* Multi-alarm mode for master alarm, partition alarm and voting alarm.

* Rise, fall, STEL and LTEL/RATE alarm outputs.

* Update alerts for single or multi-channel alerts.

* Disable and reset input remotely.

* Delay when relay output is on and/or off.

* Optional 0-20 mA or 4-20 mA isolated monitor output.

* Easy to calibrate and operate with dedicated engineering cards.

* Compliant with EMC standards.

* Options available via Engineering card:

* Master alert update.

* Event printer.

* Serial communication using Modbus protocol.

05701-C-0241 控制系统 单通道工作模式
